Embrague de muelle de envoltura: agarra o suelta según el sentido

Hay un mecanismo que sujeta un par enorme con casi nada de material y que mucha gente no reconoce cuando lo tiene delante: un muelle helicoidal enrollado alrededor de dos tambores. Gíralo en un sentido y el muelle muerde: los dos tambores giran como uno solo y transmiten todo el par. Gíralo en el otro y el muelle resbala: los tambores se desentienden y no pasa nada. No hay dientes, no hay trinquete, no hay clic: solo un alambre que se aprieta o se afloja según hacia dónde lo muevas. Es el embrague de muelle de envoltura, y entender por qué agarra tan fuerte en un sentido y suelta tan limpio en el otro es entender un único fenómeno físico, uno que reutilizarás en media docena de mecanismos.

El efecto cabrestante: de dónde sale el agarre direccional

El corazón del mecanismo es el mismo truco que usa un marinero para aguantar la tensión de una vela dando un par de vueltas de cabo a un noray: la fricción de una banda enrollada sobre un cilindro se autoamplifica con el ángulo de envoltura. El muelle es esa banda, los tambores son el cilindro, y aquí está enrollado de forma continua a lo largo de varias espiras, abrazándolos por fuera. (Existe la variante inversa —un muelle que expande contra el interior de un cubo hueco—, pero todo lo que sigue describe la envoltura exterior, que es la que tiene sentido imprimir.)

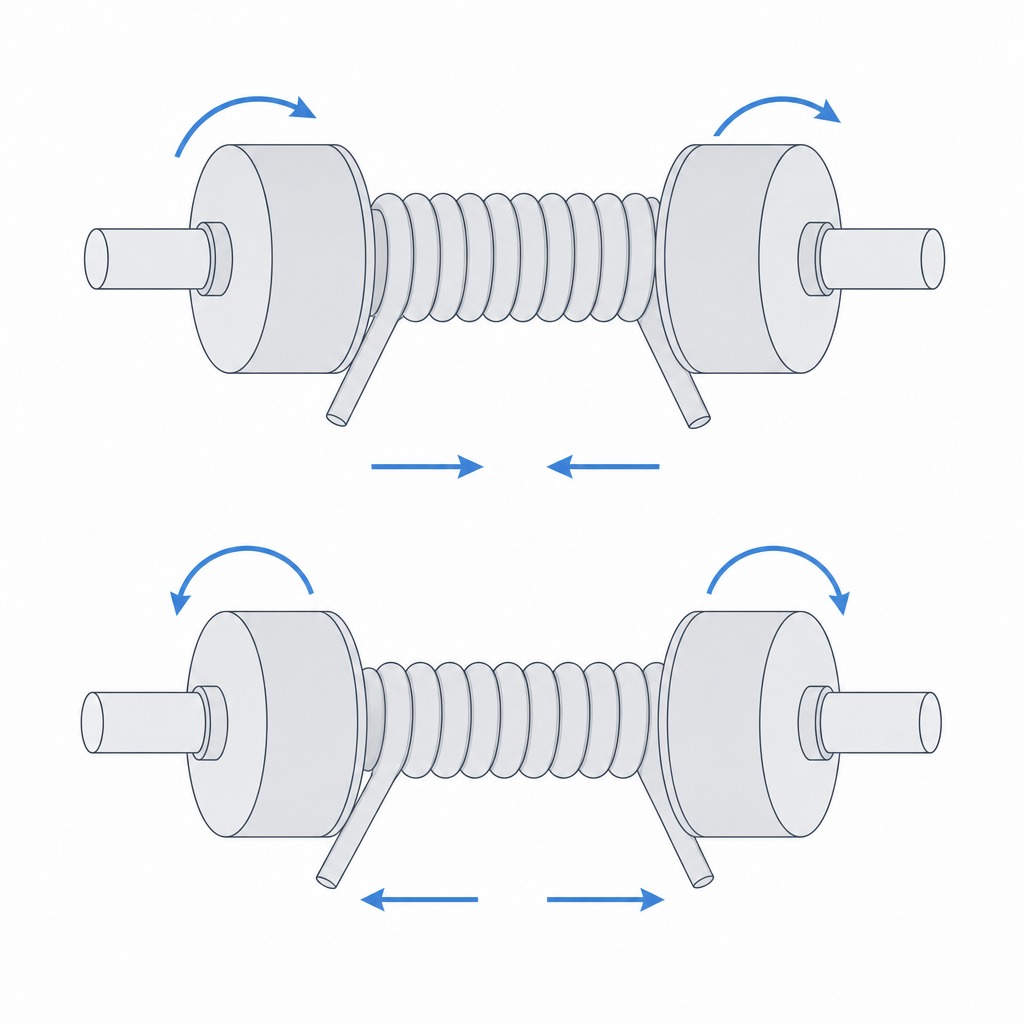

Observa qué ocurre en cada sentido. El muelle está enrollado en una hélice con una mano concreta, como una rosca. Cuando el tambor de entrada gira en el sentido que tiende a cerrar las espiras, cada vuelta del alambre tira de la siguiente apretándola contra el tambor. La fricción de una espira aumenta la tensión que llega a la siguiente, que aprieta con más fuerza, que aumenta otra vez la tensión... y así espira tras espira. El muelle se contrae sobre los tambores y los abraza: muerde. En cuanto inviertes el giro, el par tiende a abrir las espiras. Ahora cada vuelta afloja a la siguiente en lugar de apretarla, el diámetro interior del muelle crece apenas unas micras, el contacto se relaja y el alambre resbala sobre el tambor. El mismo muelle, la misma fricción, dos comportamientos opuestos según el signo del giro. Eso es un acoplamiento direccional, y lo consigue sin una sola pieza que engrane.

La consecuencia práctica de que el muelle abrace dos tambores —el de entrada y el de salida, alineados extremo con extremo bajo la misma envoltura— es que el agarre no solo frena: transmite. Cuando las espiras cierran, los dos cubos (los tambores) quedan soldados por fricción y el par pasa de uno a otro. Cuando abren, cada cubo gira por su lado.

El autoenergizado y la patilla de control

Conviene separar dos físicas que es fácil confundir, porque el cabrestante explica una de ellas y no la otra.

El par que transmite el embrague cuando muerde lo fija la precarga radial: el muelle se monta forzado a abrirse un poco sobre los tambores, y esa interferencia es la que aprieta la pared contra el cubo. El par de agarre escala con esa presión de contacto, con el área que abraza el muelle y con el coeficiente de fricción —no con una relación exponencial de tensiones de cabo—. Por eso el límite real de lo que sujeta un embrague de envoltura lo pone la precarga, no el número de vueltas: tres o cuatro espiras bien apoyadas ya abrazan todo el contacto útil, y añadir alambre apenas suma.

Donde sí manda el cabrestante es en el control, y ahí la exponencial trabaja a tu favor. Es la ecuación de Euler-Eytelwein, la del cabrestante: la fuerza en un extremo de una banda anclada se amplifica por e elevado al producto del coeficiente de fricción por el ángulo de envoltura. Si dejas que un extremo del muelle termine en una patilla que sobresale —una control tang— y la sujetas, le impides a la primera espira contraerse. Y aquí está lo bueno: gracias a esa exponencial, retener la patilla con una fuerza pequeña basta para vencer todo el agarre que el muelle ejerce aguas abajo. Aflojar una sola espira rompe la cadena de autoamplificación: el muelle deja de morder y se desacopla a voluntad, aunque el sentido de giro fuera el de agarre. Es el principio del embrague de muelle controlado que llevan tantos mecanismos de oficina y de automoción: no luchas contra todo el agarre del muelle, solo sueltas la primera vuelta y la exponencial hace el resto.

Ancla un extremo o solo tendrás un freno

Para que el muelle transmita par de la entrada a la salida —y no se limite a frenar ambos contra tierra— normalmente un extremo va anclado al tambor de entrada, en una ranura o contra un poste. Ese anclaje es lo que arrastra al muelle cuando la entrada gira en el sentido de cierre: la entrada tira del extremo anclado, el muelle se enrolla más prieto y embraga sobre la salida. Sin anclaje, un muelle exterior puede morder, pero no tiene por dónde recibir el par de entrada de forma limpia.

Eso significa una cosa para la pieza impresa: tienes que modelar la ranura de anclaje en el tambor de entrada, dimensionada al diámetro del alambre y con material suficiente alrededor para que el poste no se descose por delaminación cuando el muelle tire de él. El extremo libre —el de la patilla de control, si la usas— queda hacia el tambor de salida. Confundir qué extremo va anclado y cuál libre es un error de montaje que se paga con un embrague que frena cuando debería transmitir.

Cuándo elegirlo frente a un trinquete

El embrague de muelle de envoltura compite con el trinquete y con el sinfín autobloqueante por el mismo trabajo: dejar pasar el movimiento en un sentido y bloquearlo en el otro. Lo que lo distingue es que engrana de forma continua, sin pasos discretos.

Un trinquete agarra por dientes: solo bloquea en las posiciones donde un diente cae en su hueco, así que tiene un juego angular de al menos un paso de diente antes de morder, y muerde con un clic audible y un pequeño escalón. El muelle de envoltura no tiene dientes ni pasos: agarra exactamente en el ángulo en que inviertes el par, sin recorrido muerto y sin ruido. Eso lo hace la opción natural cuando quieres un antirretorno silencioso —un freno que retenga una carga sin anunciarlo con un castañeteo cada vez que cede un diente—, un embrague unidireccional suave, o un indexador de baja vibración donde el clic del trinquete sería un defecto y no una virtud. La contrapartida es que el trinquete bloquea de forma positiva, mecánicamente, mientras que el muelle bloquea por fricción: si superas su par de agarre, resbala en lugar de partirse. A veces eso es justo lo que quieres —un límite de par incorporado— y a veces es la razón para volver al diente.

Imprime los tambores, embebe el muelle

Aquí es donde el FDM impone sus reglas. La tentación de imprimir el muelle entero en plástico es comprensible, pero casi siempre un error: un muelle helicoidal impreso pierde fuerza por fluencia muy deprisa. El alambre vive permanentemente pretensado abrazando los tambores, y un termoplástico bajo carga sostenida fluye despacio y relaja esa tensión —y el PLA es el peor— hasta que el muelle deja de morder con la fuerza que calculaste. A las pocas semanas, o antes si trabaja templado, tu embrague patina. Por eso el muelle de envoltura es el ejemplo de manual para hardware embebido: usa un muelle metálico real y diseña la pieza impresa alrededor de él. El detalle de cómo cautivar componentes metálicos dentro de una pieza impresa lo tienes en Hardware embebido: imanes, rodamientos e insertos.

Lo realista, además, no es encargar un muelle a medida —los de envoltura no son artículo de catálogo trivial—, sino al revés: parte de un muelle de stock, con su diámetro interior y su mano comerciales, y dimensiona los tambores contra ese muelle. El diámetro exterior del tambor sale del interior del muelle más la interferencia de precarga que quieras, no de un número que elijas a ciegas.

Lo que sí imprimes son los tambores, y ahí el acabado lo es todo, porque el agarre depende de un contacto uniforme entre el muelle y la superficie del cubo. Dos exigencias mandan. La primera es un diámetro consistente y bien acabado: los dos tambores, el de entrada y el de salida, deben tener el mismo diámetro exterior y estar alineados extremo con extremo, porque el muelle salva la junta entre ambos y cualquier escalón o desalineación deja espiras apoyando en falso, justo donde quieres que aprieten. Imprímelos en vertical para que el contorno salga lo más cilíndrico posible —un cilindro tumbado sale ovalado y con la circularidad degradada por los voladizos—, y cuenta con que así saldrán algo más estrechos que su cota nominal.

Esa orientación vertical tiene un coste que conviene conocer. Las líneas de capa quedan horizontales, perpendiculares a la carga radial que el muelle ejerce sobre la pista, y esa es la dirección débil entre capas: la superficie de fricción nace con un perfil ligeramente acanalado y con planos de delaminación justo donde el muelle aprieta. La redondez mejora, pero la pista se desgasta antes. Compénsalo con pared gruesa y varios perímetros en el cubo, y si el embrague va a ciclar mucho, plantéate un manguito metálico en la pista de fricción —el mismo hardware embebido que ya usas para el muelle, aplicado ahora a la superficie de contacto—.

La segunda exigencia es holgura de giro entre los cubos y su soporte: el conjunto tiene que girar libre cuando el muelle suelta, así que el eje y sus apoyos se dimensionan como cualquier pivote deslizante, con la holgura por lado que te haya dado tu calibración, y el razonamiento completo está en Tolerancias para piezas que se mueven.

Los modos de fallo y cómo reconocerlos

Cuando un embrague de muelle de envoltura impreso no funciona, casi siempre es uno de estos cuatro fallos, y cada uno tiene una señal clara.

El primero es par insuficiente: la precarga muelle-tambor ha quedado floja y el muelle patina en el sentido de agarre en lugar de morder. Lo reconoces porque el embrague patina en los dos sentidos, no solo en el de suelta. La causa habitual en FDM es un tambor que salió más estrecho de lo previsto y mató la precarga; el arreglo es agrandar el tambor o cerrar el muelle, no apretar a ciegas. El segundo es el opuesto, el par de arrastre residual: la precarga es tan alta que, al invertir el giro, el muelle se expande pero no del todo, y deja un par de arrastre que cuesta vencer o que arrastra la salida cuando debería estar libre. No es un tope geométrico que impida abrir —el muelle siempre puede expandirse—, es exceso de interferencia; el arreglo es reducir la interferencia muelle-tambor, no tocar el apoyo del eje. El tercero es el desgaste de la superficie del tambor: el plástico impreso es blando frente al alambre de acero, y la fricción repetida de las espiras pule, raya y al final acanala el cubo, que va perdiendo agarre con los ciclos —es el punto débil de cualquier superficie de fricción impresa, y la razón para no esperar de un tambor de PLA la vida útil de uno metálico—. El cuarto solo aparece si ignoraste el consejo anterior y el muelle es plástico: la fluencia relaja la fuerza con el tiempo y el agarre se desvanece aunque todo lo demás esté bien.

La línea que separa "patina" de "arrastra" es estrecha y se juega en décimas de milímetro de diámetro de tambor, así que no la adivines: mídela. Imprime el tambor, mide su diámetro real con un calibre, y elige o ajusta el muelle contra esa cifra. El mismo método de cupón que usas para cualquier ajuste deslizante te sirve aquí para encontrar la precarga que muerde sin arrastrar, y el razonamiento de por qué el agujero y el eje impresos nunca salen a la cota nominal está en Tolerancias para piezas que se mueven.
