Botón push-push con leva de corazón

Es el mecanismo del bolígrafo retráctil: pulsas una vez y el botón se queda dentro, pulsas otra y salta fuera. Una sola entrada —empujar— y dos respuestas alternas, sin que nada por fuera te diga en qué estado estás. Esa biestabilidad no sale de un muelle con dos posiciones ni de un trinquete: sale de una pista cerrada con forma de corazón por la que un pasador da una vuelta completa al contorno a cada par de pulsaciones. Entender el botón es entender ese recorrido, por qué tiene que ser de un solo sentido, y por qué de todos los mecanismos de este catálogo es probablemente el más ingrato de imprimir en FDM.

Una máquina de estados con un solo grado de libertad

Mira el fondo de la ranura, no el botón. Tienes un pasador-seguidor —un pequeño espárrago— obligado a circular por una pista cerrada (la ranura) tallada en una pieza, mientras un muelle empuja el conjunto hacia fuera y lo mantiene en todo momento apoyado contra el fondo de esa pista. El botón solo se mueve en el eje axial: tú aportas la carrera hacia dentro, el muelle aporta la de vuelta, y la geometría de la pista convierte ese vaivén rectilíneo en el recorrido del punto de contacto a lo largo del contorno del corazón. No gira nada: ni la pieza ni el pasador rotan sobre su eje; lo que «da la vuelta» es el punto donde el seguidor toca la pista.

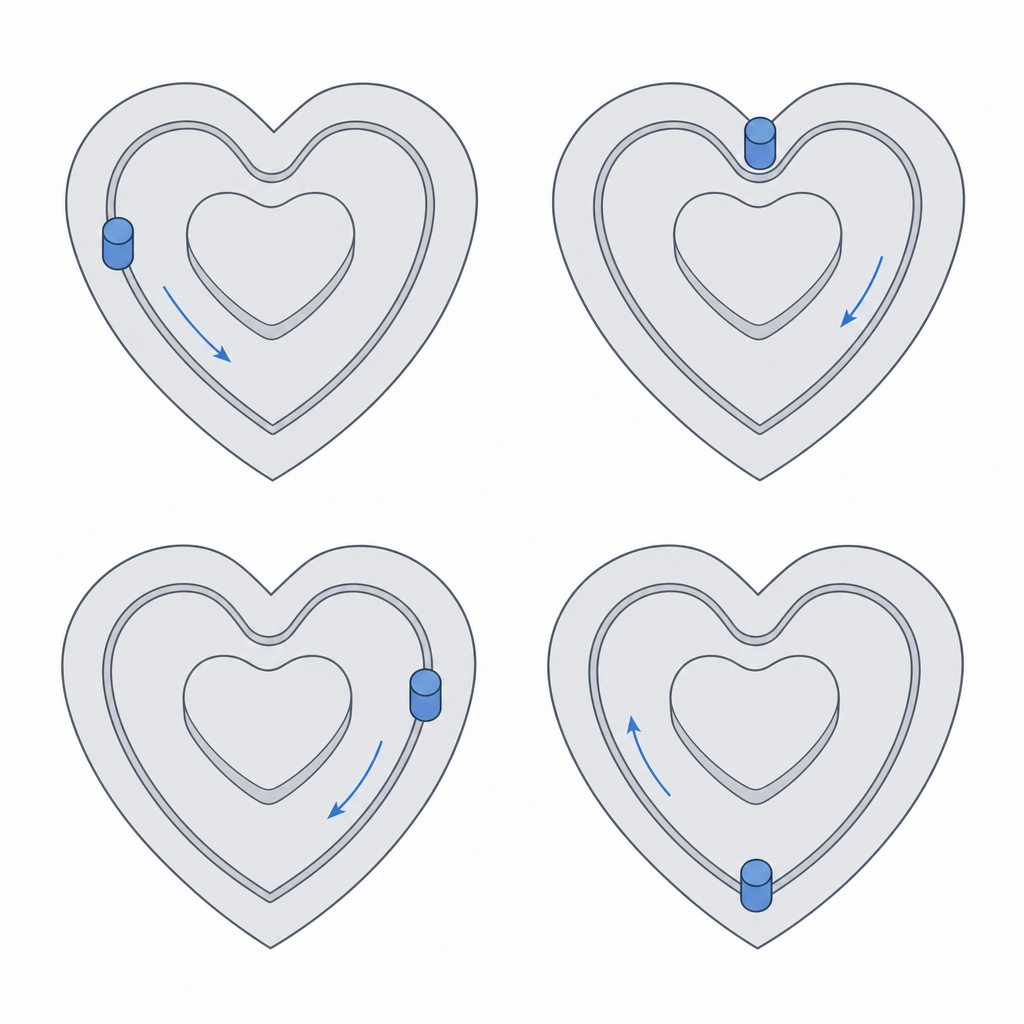

El ciclo tiene cuatro tiempos, y la clave está en la sobrecarrera: cada acción exige pulsar más allá de la posición de descanso. Partiendo de reposo (botón fuera, pasador en el ramal exterior), pulsas a fondo: el seguidor baja por una de las laderas de la pista hasta el punto más profundo, que está por debajo de la muesca de enclavado. Sueltas: el muelle tira hacia fuera, pero la pared inclinada de la pista no lo deja volver recto: lo desvía lateralmente y lo arrastra hasta que cae en la muesca del vértice del corazón —ese entrante que da nombre a la leva—, a media carrera, por encima del punto de máxima pulsación. Ahí queda atrapado: es el estado enclavado, botón dentro, y se queda quieto porque el muelle lo mantiene clavado contra el flanco de la muesca. Pulsas de nuevo, otra vez a fondo: el seguidor sale de la muesca por abajo, hacia el punto profundo. Sueltas: el muelle lo devuelve, esta vez por el ramal contrario, hasta el reposo. Botón fuera otra vez. Una vuelta entera del contorno por cada dos pulsaciones, y entre medias dos posiciones estables que el mismo gesto alterna.

Leído así, queda claro que no hay inteligencia en ninguna parte: hay una pista, un seguidor y una precarga constante. Toda la lógica vive en la forma de la ranura.

Sin recorrido de un solo sentido, la leva no enclava

Aquí está la sutileza que casi todo el mundo pasa por alto al modelarla. Si la pista fuera una simple ranura en forma de corazón a profundidad uniforme, el pasador no tendría ninguna razón para preferir un ramal sobre el otro: al soltar podría perfectamente volver por donde acaba de bajar, no llegar nunca a la muesca, y el botón se comportaría como un pulsador normal que rebota sin enclavar. El corazón solo funciona si el recorrido es unidireccional, si el pasador está físicamente obligado a circular siempre en el mismo sentido.

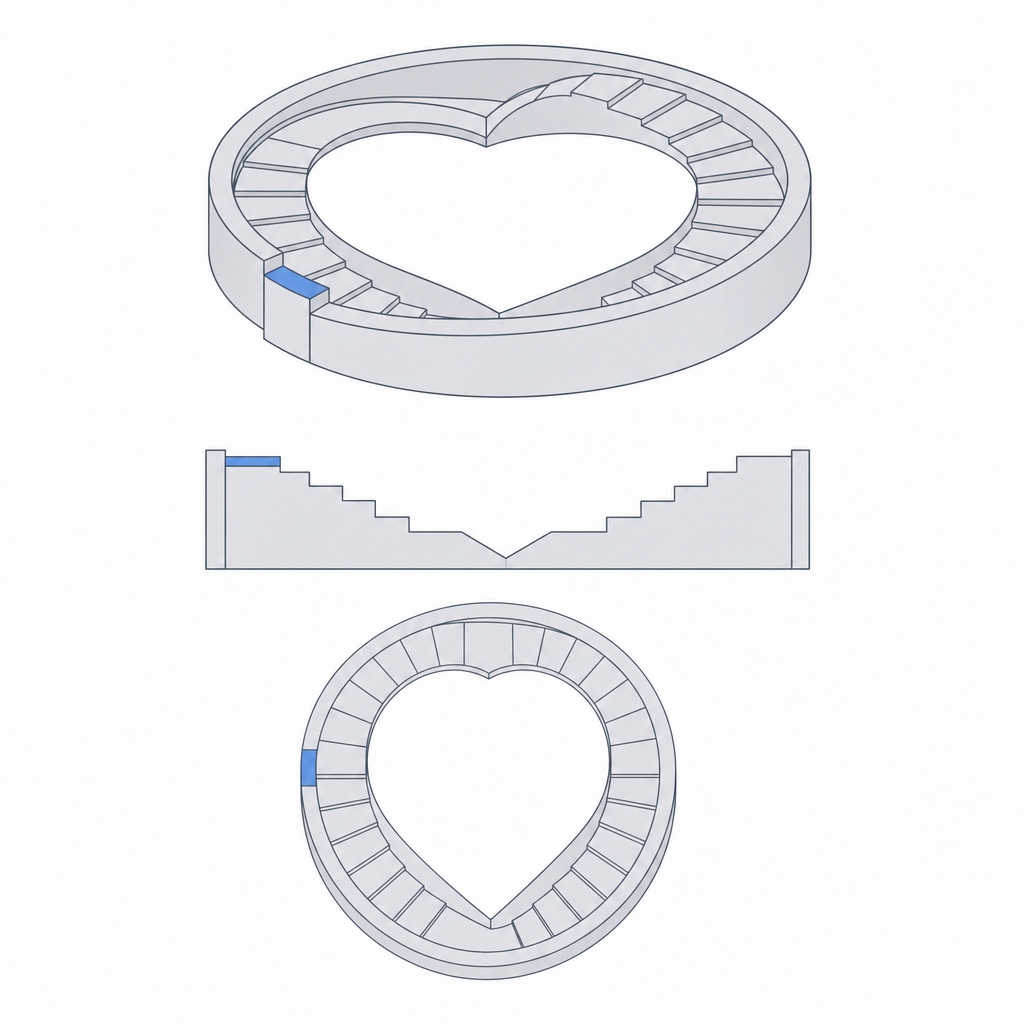

Eso se consigue con relieve en el fondo de la ranura: una sucesión de pequeñas rampas y escalones que hacen del suelo de la pista una escalera circular. El pasador baja un peldaño, y al llegar al fondo de ese tramo se encuentra una pared vertical —un escalón en Z— que le impide retroceder; la única salida es seguir hacia delante, hacia el siguiente tramo más bajo. Cada escalón es una válvula de un solo sentido: deja pasar en la dirección del ciclo y bloquea la contraria. Para que esto funcione, el seguidor tiene que ir siempre apoyado contra el fondo escalonado; eso no lo da el muelle de retorno, que empuja en el eje, sino la elasticidad lateral del propio pasador —una varilla que flexa de lado y se mantiene pegada al relieve— o una lengüeta secundaria que lo presiona contra el plano de la pista. Quita los desniveles, o deja que el seguidor flote por encima de ellos, y te queda una pista reversible que no retiene de forma fiable: a veces enclava, a veces no, sin que puedas predecir cuál.

Por eso el detalle crítico de este mecanismo no es la silueta del corazón vista de frente, que es la parte fácil, sino el perfil de alturas del fondo de la pista. Ahí es donde vive la cinemática de verdad, y ahí es donde el FDM lo va a pasar peor.

Por qué es el botón más difícil de imprimir en FDM

La pista de corazón concentra de golpe casi todo lo que un proceso por capas hace mal. Los escalones en Z que dan la unidireccionalidad tienen que medir lo suficiente para que el seguidor no los remonte: por debajo de medio milímetro caen dentro del ruido de la propia impresión —una o dos capas, indistinguibles de la rugosidad— y dejan de frenar la marcha atrás. Quieres escalones de retención de varias capas completas, del orden de 0,5 a 1,5 mm, no «unas décimas». El detalle fino de la silueta —los radios estrechos del vértice y de los lóbulos— compite con el ancho de cordón: con boquilla de 0,4 mm el cordón ronda 0,4–0,5 mm y redondea cualquier esquina que quieras viva, y afinar más exige boquilla más fina. Y la ranura, vista en sección, puede tener voladizos internos: paredes que vuelan sobre el hueco y que, sin soporte, cuelgan y cierran la luz por la que el pasador debe pasar. Todo esto pasa en una pieza pequeña, donde cada error absoluto pesa mucho en proporción.

La consecuencia práctica es que esta es la geometría que más castiga el «lo dibujo nominal y ya deslizará». Aquí no desliza: la ranura sale más estrecha y los escalones más toscos de lo modelado, y el seguidor se agarrota o se salta carril. Hay que diseñarla con holguras generosas y, sobre todo, pensando la orientación desde el principio. El recurso habitual es dividir la pieza en dos: un cuerpo y una tapa que lleva la pista, de modo que la ranura quede como un canal abierto y accesible en una cara plana —sin voladizos, sin techo que soportar— en lugar de un túnel ciego imposible de limpiar. Con la tapa-canal apoyada en la bandeja, el relieve del fondo de la pista se construye hacia arriba, capa sobre capa: aprovechado así, el escalón de retención lo define el apilado en Z, y ahí es donde quieres que la cara de bloqueo salga lo más vertical posible. El reparto del juego entre esas dos mitades sigue el mismo razonamiento que cualquier otro ajuste impreso; lo tienes desarrollado en Tolerancias para piezas que se mueven, y cómo decidir la orientación frente a las capas, en Orientación de capas para el movimiento.

El muelle de retorno es lo que sostiene la lógica del mecanismo

Toda la cinemática descrita da por sentada una cosa: que el pasador está siempre en contacto con la pista. En el instante en que pierde ese apoyo, la lógica de un solo sentido se evapora —el seguidor flota, se salta un escalón y el ciclo dentro/fuera se corrompe—. Quien garantiza la carrera de vuelta y mantiene el sistema bajo precarga es el muelle de retorno, y por eso no es un componente secundario que puedas dimensionar a ojo: sin esa precarga el mecanismo no existe.

Tiene que ser un muelle de verdad, con fuerza suficiente a lo largo de toda la carrera: un helicoidal metálico alojado en el cuerpo es lo robusto y lo previsible, y encaja con la lógica de meter ferretería estándar en una pieza impresa que tratas en Hardware embebido: imanes, rodamientos e insertos. Un flexor impreso puede tentarte, pero está bajo precarga permanente —comprimido siempre—, y ahí todos los termoplásticos de FDM relajan: el PLA es de los peores en fluencia, y aunque policarbonato o nylon aguanten algo mejor, ninguno mantiene la precarga indefinidamente. Para un retorno permanente, muelle metálico y se acabó. Un muelle débil o que se ha quedado flojo falla de la forma más confusa posible —el botón a veces enclava y a veces no— porque deja al seguidor decidir por inercia en qué peldaño cae, que es justo lo que la pista estaba diseñada para no permitir.

El seguidor: libre, pero no holgado

Queda el ajuste entre el pasador-seguidor y la ranura, y es un caso de manual de por qué la holgura no es «cuanta más, mejor». El seguidor tiene que circular libre por toda la pista —no debe agarrotarse en ningún tramo, ni siquiera en los radios cerrados del vértice—, pero no holgado: si le sobra juego, en cuanto el recorrido le pide cambiar de ramal el pasador tiene sitio para colarse por encima de un escalón en lugar de caer en él, y se salta de carril. Demasiado apretado y se queda clavado a mitad de ciclo; demasiado suelto y deja de respetar la unidireccionalidad que tanto cuesta imprimir. La ventana buena es estrecha, del orden del ajuste deslizante fino, y como en cualquier pieza impresa hay que presupuestarla sobre la ranura medida, no sobre la nominal, porque la pista sale más cerrada de lo dibujado.

Y no descuides el contacto a medio plazo. El mecanismo cicla por deslizamiento del seguidor sobre las rampas, y en plástico-sobre-plástico la rugosidad de capa y la fricción son altas: el escalón de retención se redondea con el uso y un día deja de frenar —el mismo síntoma del «pulsa pero no enclava», pero por desgaste, no por impresión—. Un pasador metálico o una cara de contacto lisa, y algo de lubricante, alargan mucho la vida útil.

Esa estrechez de margen, sumada a los escalones de Z y a los voladizos internos, es la razón por la que el botón push-push sigue siendo un mecanismo emblemático, más fácil de admirar que de imprimir con fiabilidad: junta en una pieza minúscula todas las debilidades del FDM a la vez. Si lo abordas, hazlo por partes —cuerpo y tapa, ranura abierta, escalones altos y orientados de cara, muelle metálico— y calibra la holgura del seguidor como calibrarías cualquier otra unión móvil. El método para hallar ese número, y para no heredarlo de una tabla, es el mismo de Tolerancias para piezas que se mueven.
