Metamateriales: auxéticos, origami, giroide y tensegridad
Hay estructuras que se comportan como si estuvieran hechas de un material que no existe: se ensanchan cuando las estiras, despliegan una superficie diez veces mayor que su volumen plegado, absorben un impacto sin transmitirlo o se sostienen rígidas sin que sus piezas lleguen a tocarse. No lo hace el plástico —es el mismo PLA o TPU de siempre—: lo hace la geometría. En un metamaterial la forma es la función: el patrón de celdas decide el coeficiente de Poisson, la rigidez direccional, la energía que disipa o el modo en que se pliega, y el material solo aporta el límite elástico dentro del cual ese patrón puede trabajar. Por eso son terreno natural para el FDM, que sabe fabricar geometría intrincada casi gratis. Y por eso también casi todos fallan por el mismo punto: una bisagra viva mal orientada, una celda demasiado fina para la boquilla o un tirante que se relaja con el tiempo.
Auxéticos: ensanchar al estirar

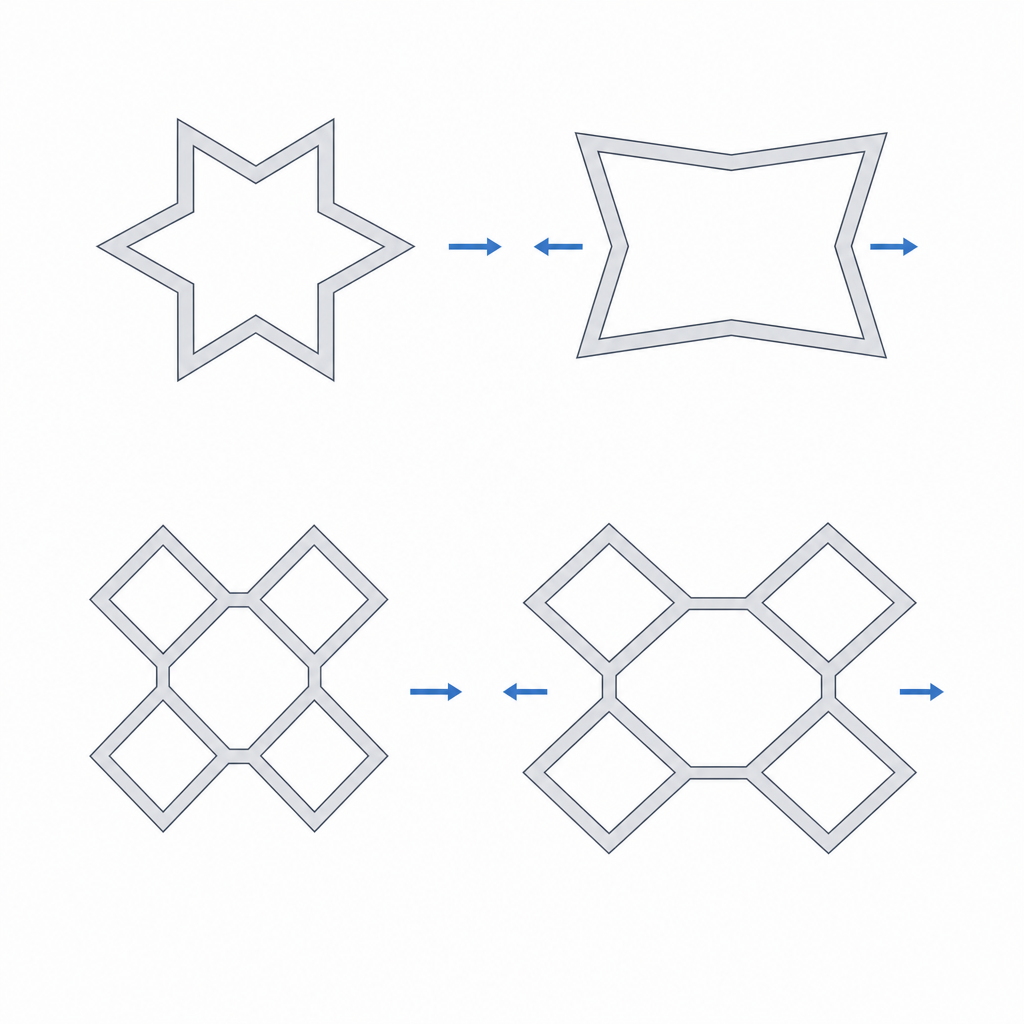

Un material normal, cuando lo estiras, adelgaza: tira de él a lo largo y se estrecha en la dirección transversal. El coeficiente de Poisson mide esa relación —en rigor, el negativo de la deformación transversal dividida por la axial—, y en casi todos los materiales habituales es positivo: la dimensión axial crece, la transversal encoge. Un auxético hace lo contrario: lo estiras y se ensancha, coeficiente de Poisson negativo. No es magia de material, es cinemática de la celda. La forma clásica es la celda reentrante, una especie de flecha, o de hexágono con los vértices hundidos hacia dentro en lugar de salientes. Cuando tiras del conjunto, esos vértices reentrantes se despliegan girando sobre sus uniones, y al abrirse empujan a las celdas vecinas hacia los lados. El alargamiento axial se traduce en expansión lateral por pura geometría de barras y articulaciones. La variante giratoria —cuadrados o triángulos rígidos unidos por las esquinas— hace lo mismo de otra manera: los polígonos no se deforman, rotan, y al rotar separan a sus vecinos en las dos direcciones a la vez.
De ahí salen propiedades que ningún sólido convencional ofrece. Un almohadillado auxético, al cargarse y estirarse bajo una forma curva, se mete debajo de ella y la abraza en vez de huir hacia los lados. Un ancla auxética, traccionada a lo largo de su eje, se ensancha contra las paredes del agujero y agarra más cuanto más tiras —hasta el rango en que sus bisagras llegan a tope o plastifican; no es un agarre ilimitado—. Y bajo indentación, el material se densifica justo debajo del indentador: al comprimirse en la dirección del golpe se contrae también en la transversal, la densidad local sube y con ella la resistencia a la penetración, en lugar de apartarse y dejar pasar la punta. La clave de fabricación es entender qué hace la celda al deformarse: no estira el plástico, flexa sus uniones. Toda la cinemática vive en unas bisagras diminutas en los vértices, así que un auxético impreso es, en el fondo, una celosía plana llena de bisagras vivas trabajando a flexión repetida. Diséñalas con su radio de acuerdo y oriéntalas para que flexen en el plano de las capas, no entre ellas. La razón es la misma que en cualquier flexor, desarrollada en Orientación de capas para el movimiento. Una bisagra reentrante que delamina al tercer ciclo se lleva por delante toda la magia del patrón.
Origami imprimible: el pliegue es una bisagra viva
El origami estructural usa un patrón de pliegues para convertir una hoja en un volumen, o un movimiento en otro distinto. El Miura-ori pliega una superficie grande en un paquete plano y la despliega tirando de una sola esquina, con todo el patrón moviéndose a la vez. El waterbomb colapsa hacia un punto y sirve de base para cúpulas y actuadores plegables. El Kresling, el más interesante mecánicamente, acopla un giro con una extensión axial —retuerces los extremos y la torre crece o se acorta—; pero ese acoplamiento es fuertemente no lineal y a menudo biestable, con un salto brusco entre estados, así que no lo confundas con un husillo lineal: convierte giro en avance, sí, pero a saltos, no proporcionalmente.
En papel los pliegues son gratis. En FDM no hay pliegue: hay que fabricar la articulación, y se fabrica con una bisagra viva en cada línea de valle y de montaña, una banda fina de material que flexa mientras los paneles a ambos lados se mantienen rígidos. Eso traslada todo el problema a dos números: el espesor de la banda y la orientación de las láminas. Demasiado gruesa, y el pliegue no dobla: lucha contra ti. Demasiado fina y se rompe o no aguanta los ciclos. Y como toda la flexión vive ahí, la banda tiene que imprimirse con los cordones recorriéndola a lo largo del pliegue, no atravesándolo: si la línea de capa cruza la bisagra, cada doblez tira de la adhesión entre capas y la abre como una grieta. Es el mismo razonamiento, llevado a un patrón completo, que gobierna cualquier caja que se imprime plana y se levanta por sus pliegues. Distingue además los pliegues de valle de los de montaña al orientar la pieza: dos bisagras que doblan en sentidos opuestos no toleran el mismo perfil de banda, y el patrón solo se despliega limpio si las dos flexan en su plano bueno.
Giroide y celosías TPMS: relleno con dirección
El giroide pertenece a la familia de las superficies mínimas tripleperiódicas (TPMS): superficies que se repiten en las tres direcciones del espacio y que, en cada punto, tienen curvatura media nula —las dos curvaturas principales son iguales y opuestas—, como una película de jabón tendida en un alambre. No tienen ni una cara plana ni un vértice agudo, y esa suavidad les da tres propiedades muy útiles como relleno. Primero, son casi isótropas: resisten de forma parecida en todas las direcciones, a diferencia de un relleno rectilíneo que es fuerte en su trama y débil en la perpendicular. Segundo, absorben mucha energía colapsando de forma progresiva en lugar de pandear de golpe, lo que las hace excelentes para protecciones e impactos. Tercero, dejan un espacio interno continuo y abierto, así que son permeables: el aire o un fluido las atraviesan, y sirven de filtros, intercambiadores o estructuras ligeras ventiladas.
Para el FDM tienen una virtud enorme: en el rango habitual de densidad y tamaño de celda son auto-soportadas. La propia curvatura de la superficie hace que ningún tramo cuelgue con un ángulo imposible, así que se imprimen sin soportes internos por mucho que el relleno parezca un laberinto. A celdas muy grandes y densidades muy bajas la cosa cambia: aparecen tramos cuya pendiente local supera el ángulo de voladizo y descuelgan en las caras inferiores, así que la autoportancia depende de la relación pared/celda, no es incondicional. Pero el límite que de verdad manda no es ese: es la resolución. Cada pared del giroide acaba siendo uno o dos cordones de ancho, así que el tamaño de celda mínimo está atado al diámetro de la boquilla. Por debajo de cierto tamaño, la pared que el patrón te pide es más fina que el cordón que tu boquilla sabe poner, y la celda se cierra sola, se llena de plástico o sale como una masa informe, sin la geometría que la hacía especial. Con boquilla de 0,4 mm, una celda demasiado pequeña no es un relleno más fino: es un relleno roto. Y no apuntes al mínimo de un solo cordón por pared: una pared de un cordón suelto, sin perímetro que la respalde, queda porosa y débil lateralmente. Sube el tamaño de celda hasta que cada pared tenga sitio para al menos dos cordones limpios, y baja a boquilla más fina solo si de verdad necesitas la celda pequeña.
Tensegridad: rígido sin que nada se toque
La tensegridad es la que más desconcierta y la que más fácilmente se desploma. La idea es esta: unas barras que trabajan solo a compresión, aisladas, sin tocarse entre sí, sostenidas en el aire por una red de tirantes que trabajan solo a tracción. La estructura es rígida y estable, pero ninguna barra apoya en otra: todo el conjunto se sostiene por el equilibrio entre el empuje de las barras y la tensión de los cables. Visualmente parece imposible —una mesa cuya tabla flota sobre cuerdas—, y mecánicamente es elegantísima porque cada elemento hace una sola cosa y la hace en su régimen óptimo.
El problema en FDM es que mezcla dos exigencias opuestas. Las barras quieren ser rígidas: PLA o PETG macizos, sin ceder. Los tirantes quieren ser elásticos y pretensados: si los imprimes con el mismo plástico rígido, no hay forma de tensarlos, y un tirante sin tensión es un trapo —la estructura colapsa en cuanto la sueltas, porque su rigidez nace precisamente de que los cables estén tirando—. La solución pasa por separar materiales: tirantes en TPU, o directamente bandas o hilo elástico reales embebidos en anclajes impresos. Pero ni siquiera el TPU se imprime ya tenso desde la cama: ningún laminador pretensa nada, así que los tirantes se montan y se tensan aparte, no nacen estirados de la pieza. Y aquí hay dos modos de fallo, no uno. El primero es inmediato: el TPU tiene baja recuperación elástica y alta histéresis, de modo que bajo un pretensado fuerte puede deformarse plásticamente ya durante el montaje, antes de que la estructura llegue a ponerse en pie. El segundo es el del tiempo: un tirante de TPU bajo tensión constante fluye, se relaja lentamente durante días o semanas, pierde el pretensado y la estructura que parecía firme acaba blanda y descolgada. Es la misma fluencia que afloja un encaje a presión, la que se detalla en Interferencia sin agrietar, pero aquí no es un fallo secundario: es el fallo, porque toda la estabilidad depende de que esos cables sigan tirando. Diseña los anclajes para poder re-tensar, o sobredimensiona la tensión inicial sabiendo que parte se irá en relajación.
Amplificadores flexibles y la frontera de lo imprimible
Un caso aparte, a medio camino entre metamaterial y mecanismo, es el amplificador flexible: una celda de mecanismo flexible diseñada para que un desplazamiento de entrada pequeño produzca uno de salida grande, sin engranajes ni palancas articuladas, solo flexores. La geometría encadena pivotes flexibles de modo que un empujón corto en un punto se traduce en un recorrido largo en otro —la relación de amplificación la fija el patrón de flexores, no un tren de ruedas—. Es ideal para sensores que necesitan magnificar una deformación minúscula o actuadores que convierten el corto recorrido de un piezo o un tornillo en un movimiento aprovechable. Su límite es implacable y siempre el mismo: la fatiga de los flexores finos. Y hay un techo de diseño que conviene tener claro: la amplificación geométrica amplifica también la tensión en la raíz del flexor en la misma proporción, así que cuanta más ganancia pidas, más cerca de su deformación admisible trabaja el flexor en cada ciclo, y antes se agota su margen de fatiga. Diséñalos con holgura sobre el límite del material, con su radio de acuerdo en cada raíz, y orientados para flexar en el plano de las capas, o el amplificador durará poco: morirá por delaminación mucho antes que por desgaste.
Conviene cerrar con una advertencia honesta sobre el estado de estas estructuras. Buena parte de este territorio es todavía una carencia del motor en el catálogo: muchos de estos metamateriales no se modelan dibujando una celda y copiándola a mano, sino que exigen generadores paramétricos de celda, mallas TPMS calculadas u operaciones de extrusión con giro (twist-extrude) que aún no están en todas las cajas de herramientas. Donde no llegue el generador, la regla práctica para fabricarlos bien se reduce a vigilar tres cosas, y las tres ya las conoces de cada artículo anterior. Cuida el tamaño de celda mínimo frente al diámetro de tu boquilla, porque por debajo de un cordón la geometría se cierra sola. Cuida la orientación de las bisagras vivas, que flexen a lo largo de los cordones y no entre capas, porque ahí se juegan la vida los auxéticos, las estructuras de origami y los amplificadores. Y elige material elástico —TPU, no PLA— allá donde haya tracción repetida o pretensado sostenido, porque un tirante o un flexor rígido es una grieta esperando su ciclo. El resto es la misma disciplina de holguras de siempre: las uniones móviles de estas celosías necesitan su hueco medido como cualquier otra, tal y como lo plantea Tolerancias para piezas que se mueven. La geometría te regala propiedades imposibles; la impresora te cobra en cordones, capas y décimas.
