Línea recta aproximada: la familia Chebyshev (Watt, Hoeken, Roberts)

Para mover un punto en línea recta, lo natural es darle un raíl: una corredera, una guía, algo que deslice. Pero un raíl impreso es siempre un equilibrio precario entre que deslice y que no baile: está lleno de holgura, se desgasta justo por donde más trabaja y se atasca con el primer grano de polvo. Hay otra forma, más vieja y más elegante: encadenar cuatro barras con las proporciones correctas y dejar que un punto de una de ellas trace, él solo, un tramo casi recto. Sin deslizar nada. Solo pivotes que giran. Eso es lo que hace la familia Chebyshev de mecanismos de línea recta aproximada, y la palabra clave es aproximada: el truco no te da una recta perfecta, te da un segmento de recta suficientemente bueno en una porción del recorrido, y el oficio está en saber cuál es esa porción y no salirte de ella.

Cómo cuatro pivotes fabrican un tramo recto

Un cuatro barras es la cadena cinemática más simple que se mueve de forma controlada: un eslabón fijo (el bastidor), dos eslabones que pivotan sobre él (las manivelas o balancines) y un cuarto eslabón que une las puntas de los otros dos, el acoplador. Cualquier punto del bastidor está quieto; cualquier punto de una manivela describe un arco de círculo puro. Lo interesante pasa en el acoplador: como sus dos extremos van obligados a seguir dos arcos distintos a la vez, los puntos intermedios del acoplador no trazan círculos, sino curvas cerradas más complejas: las llamadas curvas de acoplador. Y la gracia de toda esta familia es que, eligiendo bien las longitudes, una parte de esa curva se aplana hasta confundirse con una recta.

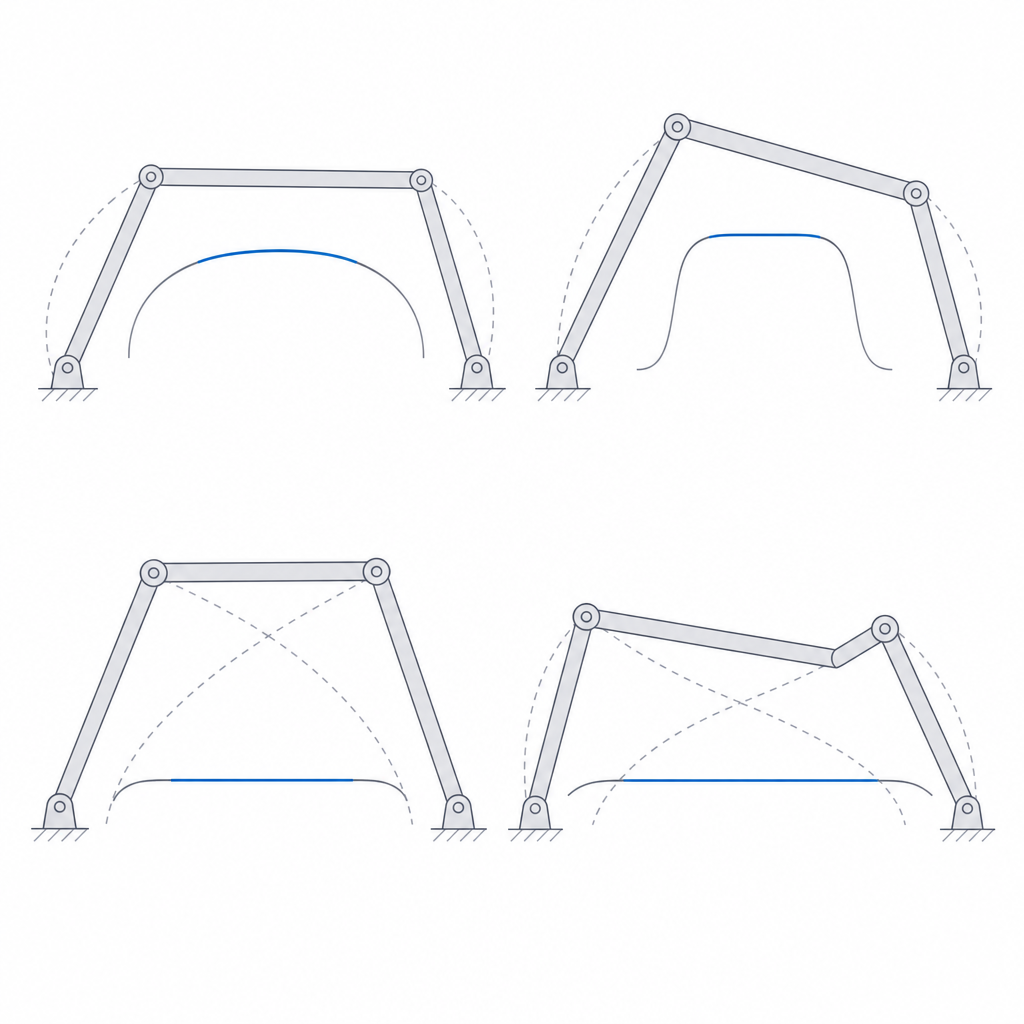

No es magia ni un apaño afinado a ojo: es geometría que lleva resuelta desde el siglo XIX. La curva de acoplador tiene tramos donde su curvatura se anula o casi, y ahí el punto avanza describiendo un segmento que se desvía de la recta ideal menos que la holgura de tus propios pasadores. Chebyshev, Watt, Hoeken y Roberts son cuatro fórmulas de proporciones distintas para conseguir exactamente eso. Son el mismo tipo de cadena —un cuatro barras de revolución— con relaciones de longitud diferentes, y cada variante optimiza un tramo recto con un carácter distinto: más largo, más corto, más simétrico, con la velocidad más uniforme. Cambias las proporciones, no el mecanismo.

Conviene fijar la idea central antes de seguir, porque de ella cuelga todo lo demás: la recta existe solo en un trozo del recorrido. El acoplador recorre una curva cerrada completa cuando las manivelas dan su vuelta; el tramo recto es una ventana dentro de esa curva. Dentro de la ventana, el punto va casi perfecto. Fuera, la misma curva se aleja deprisa y se cierra sobre sí misma. Diseñar uno de estos mecanismos es, en buena parte, decidir qué fracción del ciclo necesitas recta y elegir la variante y el recorrido que mantengan el punto dentro de la zona útil.

Por qué cambiar el raíl por barras

La razón de fondo para preferir esto a una corredera es física, no estética. Una guía deslizante necesita holgura para deslizar: si no le dejas hueco, agarrota; si se lo dejas, ese mismo hueco es juego transversal, y el contacto plano sobre plano roza por toda su superficie, acumula suciedad en la guía y se desgasta de forma desigual hasta que el carro cabecea. Un tren de juntas de revolución sustituye todo eso por giro puro alrededor de un pasador: el contacto es una circunferencia pequeña, la holgura necesaria es la mínima de un pivote y no la de una superficie deslizante larga, y nada barre suciedad a lo largo de un canal. En FDM la balanza se inclina aún más de este lado, porque una corredera impresa parte ya con las paredes engordadas hacia dentro y la superficie escalonada por las capas, mientras que un pivote impreso aislado es justo el ajuste que mejor sabemos calibrar. El problema, como verás, no es calibrar un pivote: es que se acumulan cuatro en serie.

El precio de ese cambio es el que ya hemos nombrado: la recta es aproximada y vale solo en su tramo. Es un intercambio honesto. Renuncias a la rectitud geométricamente exacta de un raíl bien hecho a cambio de robustez, tolerancia a la suciedad y un movimiento que no se atasca. Para la inmensa mayoría de los usos —y desde luego para casi cualquier cosa que vayas a imprimir— ese segmento casi recto es más que suficiente, y la diferencia con la recta ideal es menor que los errores que tu impresora mete por otras vías.

Qué variante elegir y por qué

Las cuatro fórmulas no son intercambiables; cada una te da un tramo recto con propiedades distintas, y eliges por lo que necesite tu aplicación. El criterio práctico es doble: cuánto recorrido recto quieres y cómo quieres que el punto se mueva a lo largo de él.

El Hoeken es el más cómodo para guiado lineal de uso general, pero su atractivo no es ser el más recto —un Chebyshev bien proporcionado lo iguala o lo supera en rectitud pura—, sino que sobre su tramo da una velocidad casi constante: el punto no solo va recto, sino que avanza a ritmo uniforme buena parte del recorrido. Eso es exactamente lo que quieres en una prensa, un mecanismo de marcha o cualquier cosa que deba empujar de forma pareja. El Chebyshev clásico es compacto y simétrico, fácil de dimensionar y buen punto de partida si lo que buscas es un movimiento recto y limpio sin pedir el tramo más largo posible. El Watt lleva su punto trazador en el centro del acoplador y traza una recta en forma de ocho con un segmento muy corto pero de rectitud altísima cerca del centro: lo eliges cuando necesitas un trozo de recta breve casi perfecto y no te importa que sea corto. El Roberts usa un acoplador triangular con el punto en el vértice, y su recta queda debajo de la línea que une los dos pivotes fijos: útil justo cuando necesitas la trayectoria por fuera del bastidor, con los anclajes estrechos y la recta larga colgando por debajo. La elección la marca la geometría de tu ensamblaje y la longitud y calidad de recta que pidas, no una jerarquía de mejor o peor.

Dónde tiene sentido todo esto: mecanismos de marcha de robots andantes, prensas y palancas de empuje recto, soportes que extienden o retraen una plataforma en línea, brazos que mueven una herramienta sobre una trayectoria recta sin un raíl que la guíe, plataformas que suben y bajan sin desviarse de lado. El denominador común es siempre el mismo: necesitas movimiento lineal en un sitio donde una corredera sería frágil, se ensuciaría o no cabe, y te basta con que la recta sea buena en el tramo de trabajo.

Imprimirlo sin que la recta se tuerza

Aquí la teoría se encuentra con la cama, y todo lo bonito de la curva de acoplador depende de dos cosas muy terrenales: que las proporciones impresas sean las que diseñaste y que las barras no se doblen. La curva de acoplador es una función de las longitudes de las barras y de las posiciones de los pivotes; cualquier error en esas dimensiones desplaza la curva, y con ella el tramo recto. Por eso la primera regla es respetar las proporciones de la variante elegida con precisión: estos mecanismos no perdonan que redondees una longitud porque quede más bonita. La distancia entre centros de pasador es la cota que importa, no el contorno de la barra.

El segundo enemigo es la holgura de los pasadores. Cada junta de revolución tiene su juego —el hueco entre el eje y el agujero que necesita para girar— y ese juego se traduce en juego muerto (backlash): un pequeño movimiento muerto que desvía el punto del acoplador de su trayectoria teórica justo cuando la cadena invierte el sentido de la carga. Con una sola junta floja apenas se nota; con tres o cuatro en serie, los juegos se acumulan y, sobre todo, se amplifican según la geometría: la holgura del pivote más cercano al punto trazador pesa muchísimo más que la de una manivela corta y alejada, porque su movimiento llega a la punta multiplicado por la relación de brazos. No es una suma aritmética simple de décimas; es un error que depende de qué junta tiene el juego. Por eso aquí no vale el "ya asentará": cada pivote necesita la holgura mínima que gire libre sin bailar, y esa cifra sale de calibrar tu máquina, no de una tabla, como se desarrolla en Tolerancias para piezas que se mueven. En un mecanismo de línea recta, una junta floja en el sitio equivocado es la diferencia entre un trazo limpio y uno que serpentea.

Y luego está la rigidez de las propias barras, que actúa en dos planos distintos y conviene no confundirlos. En el plano del mecanismo —el plano en que viven todas las juntas y por el que corre la carga útil— la trayectoria recta es una propiedad de barras indeformables: el cálculo supone que la distancia entre los dos pasadores de un eslabón no cambia bajo carga. Una barra que flecte en ese plano cambia su longitud efectiva y falsea la curva igual que si la hubieras mal dimensionado. La defensa es darle ancho dentro del plano del movimiento —es ahí donde necesita canto a flexión— y orientarla con las capas paralelas a ese plano, de modo que la flexión de servicio recorra los cordones a lo largo y no tire de la unión entre capas, que es lo que explica Orientación de capas para el movimiento. Pero hay un segundo modo, fácil de olvidar: la carga fuera de plano. Un tren de cuatro barras impreso es esbelto y todas sus juntas comparten un plano; cualquier empuje lateral hace que la cadena entera pandee o cabecee fuera de él, y eso degrada la recta tanto como el juego muerto. Si el mecanismo va a recibir cargas laterales, arriostra fuera de plano o, mejor, duplica la cadena en dos planos paralelos y monta cada junta a doble cortante, en sándwich: el pasador apoyado por sus dos extremos no se descuelga.

Cómo falla un guiado por barras

Sabiendo cómo se construye la recta, sus formas de fallar son predecibles, y conviene tenerlas nombradas para reconocerlas cuando aparezcan. La primera es la desviación de la línea recta, y tiene dos orígenes que ya hemos visto por separado: el juego muerto de las juntas, que mete temblor y movimiento muerto, y la flexión de las barras, que desplaza la curva entera. Las dos producen el mismo síntoma —el punto no sigue la línea como debía— pero se arreglan distinto: el juego, apretando las holguras donde más amplifican; la flexión, rigidizando las barras y arriostrando fuera de plano. Diagnostícalas por separado.

La segunda es salirse del tramo válido. Si el mecanismo se ve forzado a recorrer más ángulo del que su ventana recta abarca, el punto abandona la zona buena y entra en la parte curva de la trayectoria, donde la desviación crece muy deprisa. No es un fallo del mecanismo: es pedirle algo que no estaba diseñado para dar. Dimensiona el recorrido para que la carrera útil quede holgadamente dentro de la ventana de la variante, y deja margen en los extremos, porque es ahí donde la curva empieza a despegarse de la recta.

La tercera es propia del cuatro barras y es la que más se descuida: el punto muerto y el mal ángulo de transmisión. El ángulo de transmisión es el que forman el acoplador y el balancín de salida, y mide cuánta de la fuerza que entra se convierte en movimiento útil y cuánta se pierde apretando los pasadores. Cerca de los extremos de la ventana recta ese ángulo se degrada: el mecanismo pierde ventaja mecánica, se vuelve blando y, bajo carga, puede atascarse o pasarse de largo el punto muerto en lugar de empujar. Esto importa precisamente en los usos que justifican la familia —prensas, empuje recto—, porque es justo donde hay carga: de nada sirve un tramo recto largo si en sus extremos el mecanismo no transmite fuerza. Mantén la carrera útil en la zona donde el ángulo de transmisión es sano, no solo donde la recta es buena; las dos ventanas no coinciden del todo, y la que manda bajo carga es la del ángulo de transmisión.

La cuarta es el desgaste de los pivotes. Un mecanismo que arranca con la rectitud justa irá perdiéndola con el uso a medida que los pasadores agrandan su agujero y el juego crece. En un guiado de precisión esto importa: lo que era un trazo limpio se vuelve uno tembloroso al cabo de muchos ciclos. La defensa es la de cualquier pivote que deba durar —giro puro, holgura bien elegida, y un material y un ajuste que no se coman el agujero— pero aquí el desgaste no solo afloja la unión: degrada la función misma del mecanismo, que era seguir la línea.

Cuando el segmento casi recto no te baste —cuando necesites rectitud geométricamente exacta y no una aproximación, por buena que sea— esta familia se queda corta por definición, y hay que salir de ella hacia los inversores de Peaucellier-Lipkin y de Hart, que trazan recta matemáticamente perfecta al precio de varias juntas más y, sobre todo, de exigir pares de barras de longitud exactamente igual: ahí está la verdadera dificultad de imprimirlos, no en el conteo de eslabones. Pero para casi todo lo que vas a imprimir, un Hoeken bien proporcionado, con sus pasadores calibrados como manda Tolerancias para piezas que se mueven y sus barras orientadas como pide Orientación de capas para el movimiento, te da un movimiento lineal robusto y sin raíles que envejece mucho mejor que cualquier corredera.
