Leva y seguidor: cualquier ley de movimiento a partir de un perfil
Casi cualquier máquina que abra, dosifique o sincronice movimientos esconde una leva dentro: un perfil que gira a velocidad constante y, con su sola forma, obliga a un seguidor a subir, detenerse, bajar y volver a detenerse en un orden cronometrado. No hay nada más versátil para convertir una rotación uniforme en un movimiento arbitrario y repetible. Y casi todo lo que importa de una leva no está en su tamaño ni en su material, sino en la curva exacta de su contorno: ahí va escrita, milímetro a milímetro, la ley de movimiento que vas a obtener. Diseña mal esa curva y tendrás una pieza que gira sin agarrotarse pero que golpea, vibra y se desgasta siempre en la misma zona.
El perfil ES la ley de movimiento
La idea central es directa: el desplazamiento del seguidor en cada instante lo dicta el radio del perfil en ese ángulo. Si llamas s(θ) a cuánto se ha levantado el seguidor cuando la leva ha girado un ángulo θ, el perfil no es más que ese mismo s(θ) sumado al radio base y enrollado alrededor del eje de giro. Por eso una leva no se dibuja de fuera hacia dentro, decidiendo "que tenga esta forma": se diseña al revés. Primero defines el diagrama de desplazamiento —el ciclo completo de subida, reposo, bajada y reposo, con cuántos grados ocupa cada tramo y cuánto sube el seguidor— y solo después derivas el contorno que produce exactamente ese diagrama.
Ese orden no es una formalidad. El diagrama de desplazamiento es donde decides la cinemática, y la cinemática reside en la segunda derivada. Lo que el seguidor siente no es la posición, sino la aceleración: ahí nacen las fuerzas de inercia, los impactos y el ruido. Un tramo de subida a velocidad constante parece lo más natural —una rampa recta en el diagrama—, pero esa rampa arranca y termina con un escalón de velocidad, y un escalón de velocidad es una aceleración infinita en cada extremo. En la práctica eso es un golpe: el seguidor sale disparado al empezar la subida y se estampa al final, y ese par de impactos por vuelta es lo que martillea el mecanismo y lo desgasta.
La solución es elegir una ley de movimiento que suavice los extremos. Una ley cicloidal lleva la aceleración a cero justo al principio y al final de cada tramo, de modo que el seguidor arranca y se detiene sin tirón. Una ley armónica (la de perfil senoidal) es intermedia: suave en velocidad, pero entra y sale del tramo con aceleración máxima, no nula, así que al empalmar una subida armónica con un reposo aparece un salto finito de aceleración en la junta. Es aceptable a baja velocidad, pero ruidosa a alta. La regla práctica es no empalmar nunca tramos con un salto de velocidad, y en lo posible tampoco con un salto de aceleración. Empalma desplazamientos, sí, pero piensa siempre en la curva dos derivadas por encima.
Cuándo una leva gana a un mecanismo de barras
Una leva tiene una ventaja que ningún mecanismo de barras iguala: programa una secuencia temporal arbitraria. Si lo que necesitas es que algo se abra durante exactamente 90° de giro, se quede quieto otros 90°, baje en 120° y descanse el resto —o que tres movimientos distintos ocurran cada uno en su ventana del ciclo, perfectamente sincronizados con el mismo eje—, la leva lo da de forma directa y repetible. Un cuadrilátero articulado o una biela-manivela dan un movimiento fijo, normalmente sinusoidal o parecido, y no puedes introducirles reposos ni rediseñar a voluntad la forma de la subida. La leva sí: el reposo es, sencillamente, un tramo de radio constante en el contorno.
Conviene tener clara la otra cara de esa versatilidad. La leva excéntrica circular —un disco que gira sobre un eje descentrado— es el caso trivial y, precisamente, el que no aprovecha nada de lo anterior: con seguidor plano da un desplazamiento sinusoidal exacto, sin reposos, idéntico al de una manivela; con seguidor de rodillo o de punta, solo aproximadamente sinusoidal. Si lo único que buscas es un vaivén suave, una excéntrica es más fácil de imprimir y de equilibrar que una leva de perfil libre. La leva de contorno arbitrario se justifica cuando necesitas lo que la excéntrica no puede dar: pausas, asimetría entre subida y bajada, o varias acciones temporizadas en un solo giro.
El ángulo de presión decide si gira o se agarrota

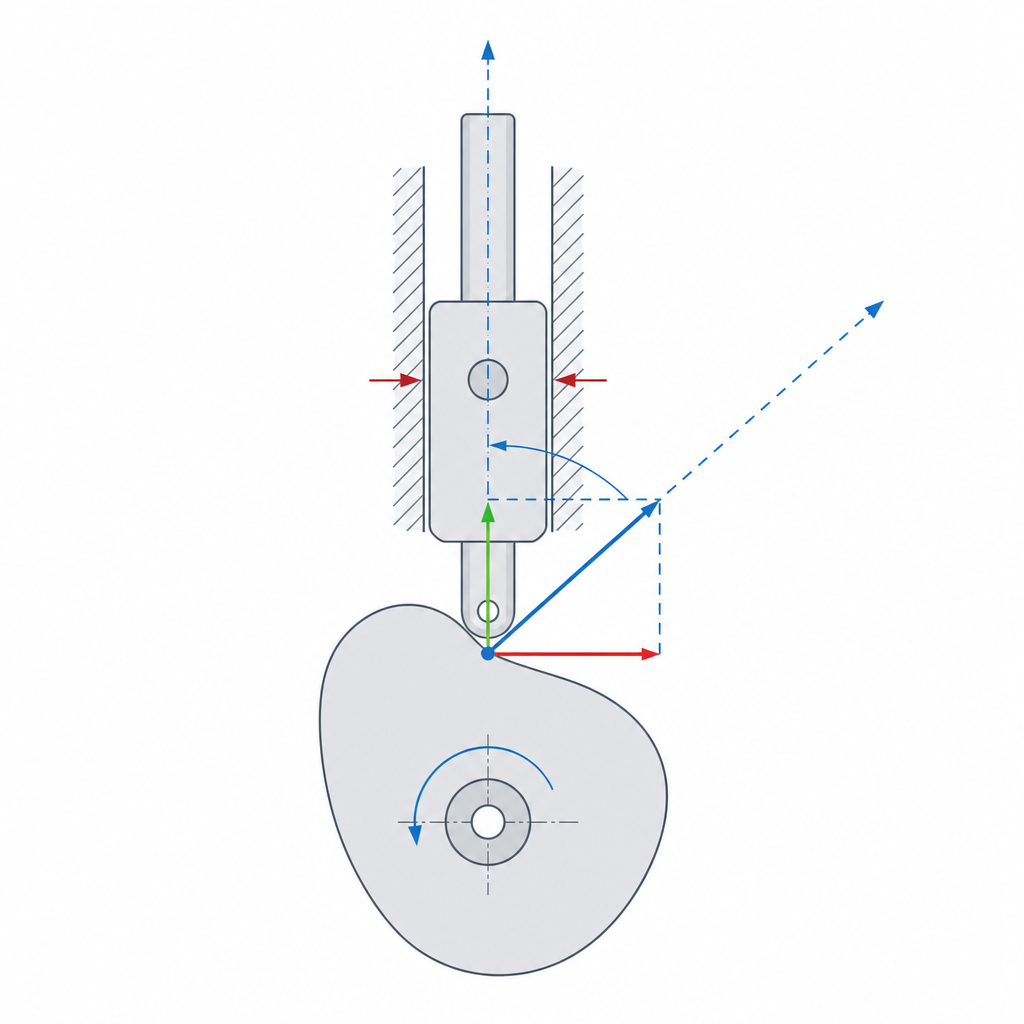

Este es el parámetro que arruina más levas funcionales, porque no se ve en el diagrama de desplazamiento y solo aparece cuando la pieza ya está girando. La leva empuja al seguidor a lo largo de la normal al perfil en el punto de contacto, pero el seguidor solo puede moverse a lo largo de su guía. El ángulo de presión es el ángulo entre esas dos direcciones: entre la dirección en que empuja la leva y aquella en que puede moverse el seguidor. Toda la fuerza que no va en la dirección útil se descompone en una componente lateral que aprieta el seguidor contra su guía.
Esa componente lateral es la que agarrota el mecanismo. Cuanto mayor es el ángulo de presión, mayor es la fuerza que empuja al seguidor de costado contra su deslizadera, mayor el rozamiento que tiene que vencer y mayor el riesgo de que el seguidor se acuñe y deje de moverse aunque la leva siga girando. Un ángulo de presión alto convierte una leva que funciona sobre el papel en una que se clava. Para un seguidor de traslación con cierre por fuerza —el caso más común—, la regla práctica habitual es mantenerlo por debajo de 30° en toda la vuelta; con seguidor oscilante o con cierre por forma el límite cambia, pero el criterio es el mismo: cuanto más perpendicular sea el empuje a la guía, mejor.
Lo que provoca un ángulo de presión alto es pedir demasiada subida en muy pocos grados: un perfil que crece muy deprisa respecto a su tamaño tiene paredes muy inclinadas, y las paredes inclinadas significan ángulo de presión alto. La palanca de diseño más limpia para bajarlo es aumentar el radio base de la leva. Con un radio base mayor, la misma subida del seguidor se reparte sobre un arco más largo de contorno, las pendientes se tienden y el ángulo de presión baja. Cuesta una leva más grande, pero es casi siempre el arreglo correcto: antes que forzar la subida en una leva pequeña, agrándala. La segunda palanca, solo para seguidor de traslación, es descentrar el seguidor respecto al eje de la leva: el offset rebaja el ángulo de presión de la subida a costa de subirlo en la bajada (o al revés), así que sirve para repartir el problema hacia el tramo que va más descargado.
El cierre del par: la leva empuja, pero no tira
Hay un detalle que se olvida hasta que el mecanismo falla a alta velocidad: una leva solo sabe empujar. El contacto entre leva y seguidor transmite fuerza en compresión, hacia fuera del perfil; no hay nada que tire del seguidor de vuelta cuando el perfil decrece. En cuanto el seguidor tiene que seguir un perfil que se retira, lo único que lo mantiene pegado al contorno es algo que lo empuje contra la leva. A eso se le llama cerrar el par, y tienes dos formas de hacerlo.
El cierre por fuerza es un muelle que empuja permanentemente al seguidor contra el perfil. Es lo más simple y lo más común, pero tiene un techo. El despegue no ocurre genéricamente "en la bajada": ocurre en los tramos donde el perfil exige al seguidor decelerar bruscamente —típicamente al final de la subida, donde el seguidor frena para detenerse, y en las transiciones—, no en la bajada en bloque. En esas zonas es solo el muelle el que tiene que imprimir al seguidor la deceleración que el perfil le pide; si el muelle es débil o la leva gira deprisa, llega un punto en que la inercia requerida supera lo que el muelle puede dar y el seguidor se despega: pierde contacto, vuela libre y vuelve a golpear el perfil más adelante. Ese despegue es ruidoso, descontrola la ley de movimiento y machaca la pieza. La defensa es un muelle con precarga suficiente y, sobre todo, una ley sin deceleraciones bruscas —la misma cicloidal de antes, ahora en su papel decisivo.
El cierre por forma elimina el problema de raíz: en lugar de apoyar el seguidor sobre un borde, alojas un pasador o un rodillo dentro de una ranura practicada en la cara de la leva, de modo que la pared de la ranura empuja al seguidor por los dos lados. Subida y bajada se controlan por contacto positivo, sin depender de ningún muelle, y no hay despegue posible. El precio es doble. Primero, una ranura necesita holgura entre el seguidor y sus dos paredes para no agarrotarse, y esa holgura provoca un pequeño golpe al cambiar de pared (crossover shock) cada vez que el contacto salta de una a otra al invertirse el signo de la fuerza. Segundo, si usas un rodillo, las dos paredes de la ranura le imponen sentidos de giro opuestos en subida y en bajada: el rodillo no puede rodar limpio en ambos sentidos, tiene que pararse e invertir, así que en realidad desliza forzado contra una pared parte del ciclo y se desgasta por ahí. Aun así, para FDM, donde un muelle metálico fiable suele ser una pieza aparte que no quieres, la leva ranurada es a menudo la opción más limpia.
Imprimirla en FDM sin que el perfil mienta
La orientación es la primera decisión y la más fácil. Imprime la leva plana sobre la cama, con su eje de giro vertical, para que todo el perfil quede en el plano XY y las capas se apilen paralelas al plano de giro. Así la superficie de contacto contra el seguidor es la pared lateral de los cordones —la dirección fuerte— y no las uniones entre capas. Una leva impresa de canto te deja el perfil cruzando los planos de capa, justo donde el contacto repetido del seguidor abre y delamina; se desarrolla en Orientación de capas para el movimiento.
El segundo problema es propio del FDM y traiciona precisamente a las levas de perfil libre: el facetado del contorno. Una leva interesante se dibuja con curvas suaves —splines que materializan tu ley cicloidal—, pero la cadena STL-laminador la reconstruye con segmentos discretos en el plano XY. No es el efecto escalera entre capas (ese es vertical, y la orientación plana lo deja fuera del perfil de trabajo): es la curva del contorno reducida a polilínea. Si la resolución es basta, ese contorno suave se convierte en una sucesión de facetas, y cada faceta es un pequeño cambio de pendiente que el seguidor percibe como un pulso: justo los impactos que tanto trabajo te costó eliminar al elegir una ley suave, reintroducidos por la malla. Una ley cicloidal impecable no sirve de nada si la imprimes con tan pocos segmentos que el seguidor nota cada uno.
La defensa de verdad está aguas arriba, en cómo congelas la geometría. Exporta el perfil con tolerancia de cordal fina —o, mejor, en un formato que conserve la curva en vez de mallarla— porque una vez facetado el contorno, el facetado ya está congelado y ningún ajuste posterior lo recupera. El arc-fitting del laminador (G2/G3) reconstruye arcos a partir de los segmentos que ya hay en el G-code y suaviza el movimiento de la máquina, pero no devuelve la curva original que perdiste al exportar grueso: trata el síntoma, no la causa.
En la interfaz leva-seguidor, un seguidor de rodillo —un rodillo que rueda sobre el perfil— reduce drásticamente el desgaste frente a un seguidor plano o de punta, que frota. En plástico contra plástico, donde el rozamiento por deslizamiento lima el perfil rápido, rodar en vez de arrastrar marca la diferencia entre una leva que mantiene su ley muchas vueltas y una que se aplana en la zona de máximo contacto; y el par de materiales en contacto pesa tanto como la elección de rodillo, porque el PLA, además de limarse, fluye en frío bajo carga sostenida. Vigila dos cosas más en el rodillo. El ajuste sobre su pasador, como cualquier pivote impreso: ni tan apretado que no gire, ni tan suelto que cabecee; el criterio se explica en Tolerancias para piezas que se mueven. Y un límite geométrico que arruina la ley sin avisar: si en algún tramo cóncavo el radio de curvatura del perfil es menor que el radio del rodillo, el rodillo no cabe en el valle y el contorno queda socavado (undercutting). Por fino que imprimas, la leva no reproduce ahí su ley. La cura es la de siempre: rodillo más pequeño o radio base mayor que tienda las concavidades.
Los tres modos en que una leva impresa muere
Conviene nombrar los tres fallos para anticiparlos. El primero es el desgaste o aplanamiento del perfil en la zona de máximo contacto: el punto del contorno donde la fuerza es mayor —típicamente el de subida más empinada— se lima vuelta a vuelta, la ley de movimiento se degrada y el seguidor empieza a llegar tarde o a quedarse corto. Es el modo lento, y se combate con seguidor de rodillo, un par de materiales sensato, perfil bien impreso y, si hace falta, una leva más grande que reparta el contacto.
El segundo es el despegue del seguidor, que es siempre un problema de aceleración negativa, esté donde esté en el ciclo: un muelle demasiado débil para la velocidad de giro, o una ley con deceleración brusca en el final de la subida o en una transición, hace que el seguidor pierda contacto, vuele y golpee. Se cura subiendo la precarga del muelle, suavizando la curva en la zona de máxima deceleración o pasando a cierre por forma. El tercero es el agarrotamiento por ángulo de presión alto, ya visto: la componente lateral acuña al seguidor en su guía y la leva se clava aunque el motor siga teniendo par de sobra.
Los tres se anticipan en el diseño —la curva, el radio base y el cierre del par— mucho mejor de lo que se reparan en la pieza ya impresa. Una leva bien razonada es, casi siempre, una que no llega a fallar de ninguno de los tres modos.
