Detente de bola y mando indexado: posiciones con clic

Hay controles que tienen que decirte dónde están sin que los mires. Un selector de modo que salta de una posición a la siguiente con un clic firme, un mando de volumen que se queda donde lo dejas, un regulador que marca pasos en lugar de resbalar por un continuo: todos hacen lo mismo: convertir un giro suave en una serie de posiciones discretas que el dedo reconoce. El mecanismo que lo consigue es el detente: un elemento elástico que empuja una bola o un saliente contra una pista de muescas, de modo que cada hueco sea un sitio en el que la pieza quiere quedarse. La gracia, y la dificultad, están en que ese clic se diseña entero en la geometría de la muesca y en la fuerza del muelle, y en FDM ambos se degradan por vías distintas.

Cada muesca es un pozo de energía

La cinemática de un detente es la de un cuerpo que recorre un paisaje de energía con valles y crestas. La bola, empujada por el muelle contra la pista, busca siempre bajar: en el fondo de una muesca está en un mínimo local, y para pasar a la muesca vecina tiene que trepar por la rampa de salida —comprimiendo el muelle mientras sube— hasta coronar la cresta que separa las dos posiciones, y entonces caer al valle siguiente. Ese subir y caer es el clic. No es un adorno acústico: es el muelle devolviendo de golpe la energía que invertiste para sacar la bola del pozo. Mientras no aportes par suficiente para coronar la cresta, la bola vuelve a caer al mismo valle, y por eso la posición se mantiene sola sin que tú la sujetes. Ese mismo par que cuesta arrancar es el que resiste una carga externa: el que impide que una vibración o un roce involuntario mueva el selector por su cuenta.

De ahí salen las dos magnitudes que gobiernan el tacto. La primera es el par de retención: cuánto cuesta arrancar de una posición. Crece con tres cosas a la vez: con la fuerza con que el muelle aprieta la bola, con el radio de la pista al que actúa la muesca —el mismo detente más cerca del eje da menos par— y con lo vertical que sea la rampa, que entra a través de la tangente de su ángulo y por eso sube de forma muy no lineal. Una rampa tendida deja que la bola salga con poco esfuerzo —el clic es blando—; una rampa empinada, casi vertical, obliga a comprimir mucho el muelle para muy poco avance angular, y el control se vuelve duro y seco. La segunda magnitud es la resolución: el número de muescas reparte la vuelta completa en pasos iguales, así que el paso angular es, sencillamente, 360 dividido por el número de muescas. Doce muescas dan saltos de 30°; veinticuatro, de 15°. Cuantas más pongas, más fino el indexado, pero también menos sitio para cada muesca en el perímetro. El límite duro no es la profundidad: es que el ancho de muesca disponible, π·D dividido por el número de muescas, no baje del diámetro de la bola o del saliente. Cuando la muesca se estrecha hasta el tamaño de la bola, esta ya no asienta en huecos discretos y el indexado desaparece por mucho que profundices.

Tacto contra desgaste

Aquí aparece el primer conflicto que no puedes esquivar: lo que hace bueno el clic es justo lo que desgasta el detente. Una rampa empinada da una posición inconfundible, pero concentra toda la fuerza del muelle en un contacto pequeño y muy cargado cada vez que la bola sube y baja el escalón. Cuanto más seco el clic, más presión de contacto en la arista de la muesca, y más deprisa esa arista se redondea con el uso. Una rampa tendida dura mucho más, pero apenas se siente. El criterio de diseño está en buscar el clic mínimo que el dedo distinga con claridad, no el máximo que la geometría permita.

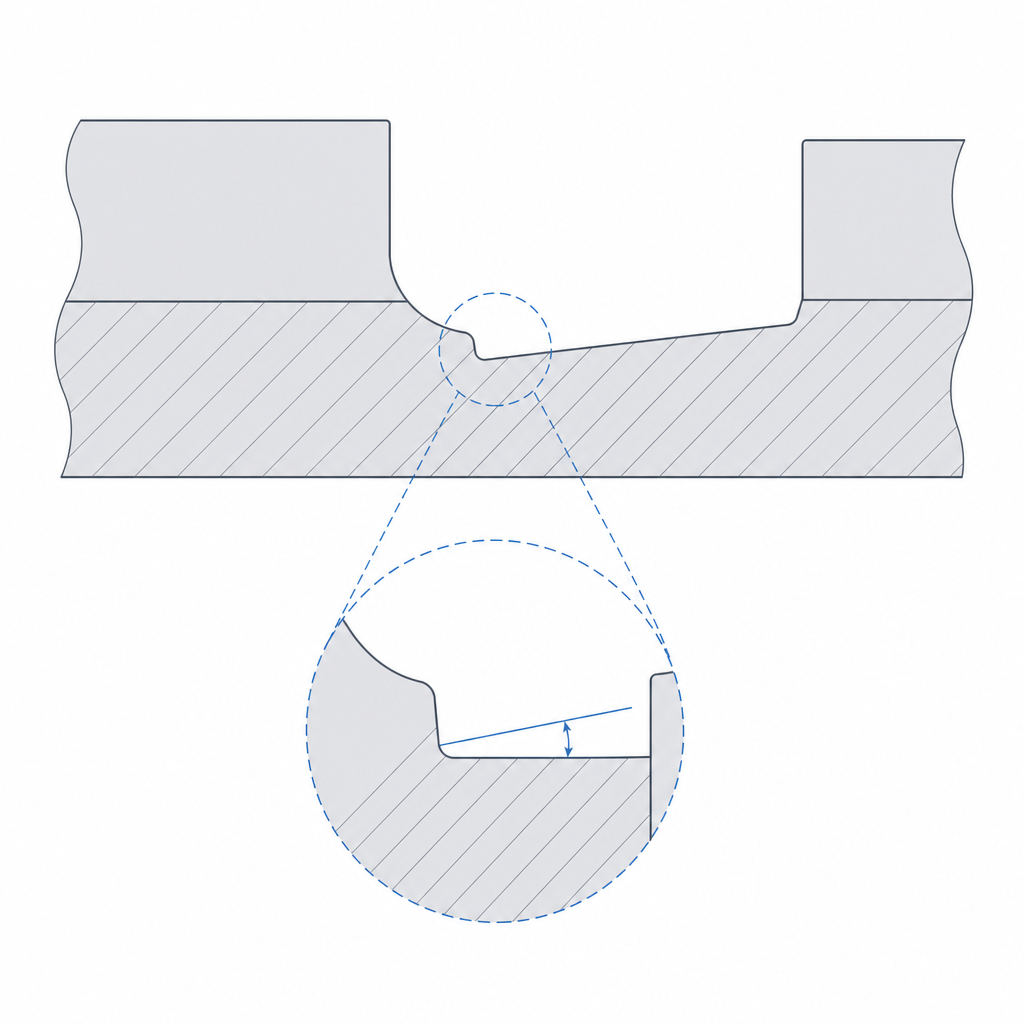

Y conviene tener clara la dirección de la rampa. Muchas veces no quieres que las dos caras de la muesca sean iguales. Si el control debe girar fácil en un sentido y resistirse en el otro —un regulador que sube paso a paso pero no debe bajarse solo—, das una rampa de salida tendida en el sentido de uso y una cara de retorno casi vertical en el contrario. La bola corona suave hacia donde quieres y topa con un muro hacia donde no. En FDM tienes además a la fricción de tu parte: las superficies rugosas plástico-plástico o plástico-acero tienen un coeficiente alto, y cuando la tangente del ángulo de rampa cae por debajo de ese coeficiente la cara se autobloquea —la bola no puede empujarla hacia fuera por mucha fuerza axial que reciba—. Esa misma fricción, sin embargo, ensucia el otro lado: una rampa que dibujaste tendida puede no salir tan suave como esperabas. Si el control es simétrico —un selector que gira igual de bien en los dos sentidos—, las dos caras se igualan y cada posición se siente idéntica, viniera de donde viniera.

El resorte: voladizo impreso o muelle embebido

El elemento elástico es donde se decide la durabilidad, y tienes dos caminos según cuántos ciclos vaya a aguantar el mando.

El camino enteramente impreso es un brazo en voladizo que termina en un saliente redondeado, y que hace de bola y de muelle a la vez: flexa hacia fuera cuando trepa la rampa y empuja hacia dentro cuando cae al valle. Es la opción gratuita, sin piezas que comprar, y para un prototipo o un control de pocos ciclos es más que suficiente. Pero arrastra el problema característico del FDM: el brazo flexa, y un brazo impreso es fuerte a lo largo de los cordones y débil entre capas. El fallo entre capas aparece cuando las interfases de capa quedan perpendiculares al eje del brazo —capas apiladas a lo largo de su longitud—, porque entonces la tensión de flexión axial cruza de lleno cada soldadura entre capas y el brazo termina delaminando, abriéndose como una grieta limpia por la raíz. La regla es orientarlo para que flexe en el plano de las capas, de modo que las interfases corran a lo largo del brazo y el doblez no tire de ninguna soldadura; es exactamente el mismo razonamiento de orientación que gobierna cualquier lengüeta elástica, y lo tienes desarrollado en Orientación de capas para el movimiento. Pon además un radio de acuerdo en la raíz, donde la deformación es máxima: una esquina viva ahí es un concentrador de tensión que parte el brazo mucho antes de tiempo.

El otro camino es embeber una bola y un muelle metálicos: un alojamiento cilíndrico impreso, un muelle de compresión real y una bola de acero que asoma por la boca y se apoya sobre la pista. Cuesta dos componentes de ferretería, pero gana en todo lo que importa para un mando de uso real. El muelle de acero no fluye con el tiempo como lo hace el plástico, una bola de acero dura desgasta mucho menos la pista que un saliente plástico que desliza, y la fuerza se mantiene prácticamente constante durante muchísimos más ciclos. Conviene saber que la bola no rueda libre: empujada contra su asiento, sube la rampa combinando algo de rodadura con bastante deslizamiento, así que la ventaja real es la dureza del acero y el contacto puntual, no una rodadura limpia. Para alojar el muelle y la bola con la cota correcta —y para que la bola no se salga—, conviene seguir la práctica de Hardware embebido: imanes, rodamientos e insertos. La frontera es sencilla: pocos ciclos o prototipo, voladizo impreso; muchos ciclos y tacto constante, bola y muelle metálicos.

Da holgura al eje, pero no de más

El detente vive sobre un eje que gira, y ese eje necesita su propia holgura para no agarrotarse —pero la cantidad importa más aquí que en casi cualquier otro pivote, porque el juego del eje y el indexado del detente compiten. Si el eje baila demasiado en su agujero, la bola no se asienta limpiamente en el fondo de la muesca: el conjunto entero se desplaza lateralmente bajo la fuerza del muelle, las posiciones pierden definición y, en el peor caso, el detente patina entre muescas en lugar de caer en cada una con su clic. Quieres la holgura justa para que gire libre sin rozar, y ni una décima más.

Esa holgura no es la que dibujas, sino la que sale de la cama: el agujero impreso nace más estrecho que su cota nominal y el eje, más grueso, así que cero en pantalla es interferencia en la pieza. El valor real lo da tu impresora y tu calibración, no una tabla, y la forma de fijarlo —imprimir un cupón y medir cuál columna gira libre— es la misma que vale para cualquier unión móvil; está en Tolerancias para piezas que se mueven. Para un mando indexado conviene quedarte en el extremo apretado del rango de "gira libre": el suficiente para que no roce, pero sin el juego holgado que reblandecería cada posición.

Cómo se apaga un detente

Un detente no falla de golpe; se va apagando, y conviene reconocer los tres modos por separado porque cada uno tiene su antídoto. El primero es el redondeo de las muescas: con cada clic, la bola golpea y arrastra la arista de la rampa, y esa arista se va limando hasta perder filo. El clic, que nació seco, se ablanda hasta volverse un suave resalte que el dedo apenas nota. Es el desgaste que aceleras precisamente cuando buscas un tacto muy firme, y el que combaten una pista de material macizo y una rampa no más empinada de lo necesario.

El segundo es la fluencia del brazo elástico, y solo afecta al resorte impreso. El plástico cargado de forma sostenida fluye despacio: un voladizo que en reposo queda pretensado contra la pista va cediendo con las semanas, pierde fuerza de empuje y, con ella, par de retención. El mando que al principio se quedaba clavado en cada posición empieza a moverse con un roce blando. Por eso, si el resorte es impreso, diséñalo para que en reposo no quede pretensado, y por eso un muelle metálico embebido es la única vía honesta para un control que tenga que conservar el tacto durante años —un muelle de acero también puede relajarse o fatigarse si lo sobrecomprimes, pero aguanta órdenes de magnitud más ciclos que cualquier plástico—. El tercero es la holgura excesiva del eje que ya hemos visto: cuando el juego crece —de fábrica o por desgaste del propio pivote—, el detente patina y las posiciones dejan de ser posiciones.

Ninguno de los tres es catastrófico, pero los tres son acumulativos, y juntos explican por qué un mando impreso barato pierde su carácter mientras uno con bola y muelle de acero lo conserva. Decidir cuál de los dos te hace falta es, en el fondo, la misma pregunta de durabilidad que recorre cualquier pieza con hardware embebido: cuántas veces se va a usar y durante cuánto tiempo tiene que sentirse igual. Cuando la respuesta sea "muchas y siempre", la respuesta de diseño está en Hardware embebido: imanes, rodamientos e insertos.
