Antirretorno suave: sprag, rodillo en rampa y mordaza de cable

Un trinquete antirretorno funciona, pero tiene dos vicios que se oyen y se notan: clica al avanzar, y cuando lo cargas en sentido inverso retrocede el hueco de un diente antes de morder. Ese juego angular a veces es inaceptable: un cabrestante de precisión, un freno de descenso, un mecanismo que tiene que sujetar exactamente donde lo dejaste. La familia que resuelve esto no tiene dientes: bloquea acuñando elementos asimétricos o rodillos contra una rampa en cuña. Engrana en cualquier posición, sin paso discreto, sin clic y sin juego angular. Es el mecanismo de un solo sentido más elegante y, en FDM, también el más difícil de imprimir bien. Vale la pena entender por qué bloquea antes de pelearte con las tolerancias.

El acuñamiento se aprieta solo

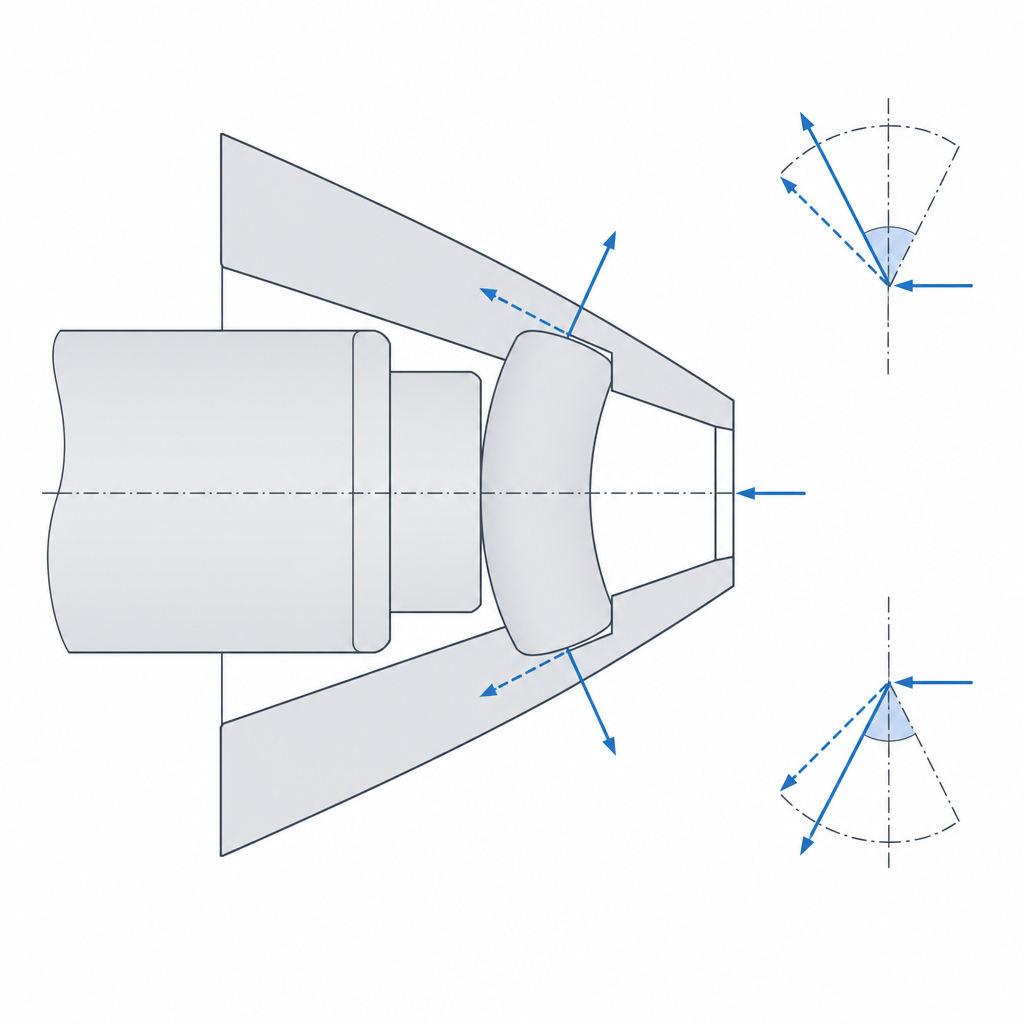

La idea es sustituir el engrane positivo de un diente por un agarre por fricción que se aprieta solo bajo carga. Imagina un rodillo metido en el hueco en forma de cuña que queda entre un eje interior y una pista exterior: por un lado el hueco es ancho y el rodillo rueda libre; por el otro se estrecha hasta un ángulo cerrado. Cuando el conjunto tiende a girar en el sentido de bloqueo, el rodillo es arrastrado hacia la parte estrecha de la cuña y queda atrapado entre las dos superficies. Un sprag hace lo mismo basculando: es un elemento asimétrico, con dos radios distintos en sus extremos, montado entre las dos pistas. Al inclinarse, su dimensión radial efectiva —la distancia entre las caras que tocan cada pista— crece por encima de la separación entre pistas, y calza.

Lo que hace especial a este agarre es que se realimenta. Cuando el rodillo se acuña, la carga lo empuja con más fuerza hacia la zona estrecha; esa fuerza se descompone en una componente normal que aprieta el rodillo contra ambas pistas, y la fricción que sujeta el conjunto es proporcional a esa fuerza normal. Más par de bloqueo da más fuerza normal; más fuerza normal, más fricción; y más fricción sujeta más par. El lazo se cierra en un instante: no hay un recorrido en falso ni un escalón angular que recorrer. Por eso el agarre es prácticamente continuo y se produce en cualquier posición, no cada cierto número de grados como en un trinquete.

El precio de esa autoamplificación es que el bloqueo depende por completo del ángulo de la rampa y de la fricción de las superficies. Para que el rodillo se acuñe en vez de patinar, el semiángulo de la cuña debe quedar por debajo del cono de fricción. Y aquí hay un matiz que no conviene saltarse: en un antirretorno de rodillos hay dos contactos, el del rodillo contra el eje interior y el del rodillo contra la pista exterior, cada uno con su propio coeficiente de rozamiento. La condición de acuñamiento es que el semiángulo no supere la suma de los dos ángulos de fricción. En una versión impresa esos dos contactos pueden tener rozamientos muy distintos —un eje metálico embebido frente a una pista plástica—, y eso cambia la cuenta. En esa condición, ángulo por debajo del cono de fricción, está casi todo lo que te va a costar imprimirlo.

Por qué supera al trinquete (y al muelle de fricción)

Frente a un trinquete, la ventaja es triple. Primero, no hay paso discreto: el rodillo o el sprag engranan en posición continua, así que sujetas exactamente donde sueltas, sin retroceder el ancho de un diente. Segundo, no hay clic: el bloqueo es silencioso porque no hay un diente saltando sobre otro contra un muelle. Tercero, no hay juego angular en la inversión de carga; un trinquete bien hecho tiene siempre algo de holgura entre el diente y la cavidad, y un antirretorno de rodillos no tiene holgura alguna.

Frente a un freno de muelle de fricción —un muelle de envoltura que aprieta un eje— la diferencia es la rigidez del agarre. Un muelle sujeta hasta cierto par y a partir de ahí resbala de forma gradual; el acuñamiento, mientras la rampa esté dentro del cono de fricción, no resbala de forma progresiva: agarra sin juego angular hasta su par límite, y en ese punto cede de golpe. Por eso se elige cuando ni el clic del trinquete ni el resbalamiento progresivo del muelle son aceptables: antirretornos de precisión sin juego angular, frenos de seguridad de descenso, indexadores que no pueden retroceder.

El mismo principio se traslada a un cable con la mordaza de cable (rope grab). En lugar de dos pistas circulares, una leva excéntrica con la superficie dentada o moleteada pivota contra un yunque fijo, y el cable corre entre ambos. Tirar en el sentido libre apenas arrastra la leva y deja correr el cable; tirar en el sentido de bloqueo la hace girar hacia el cable, la cuña se cierra y lo muerde contra el yunque. Es la misma autoamplificación —más tensión, más mordida— aplicada a una cinta o un cable en vez de a un eje, y es lo que hay dentro de un bloqueador de ascenso o un tensor de carga.

Imprimirlo en FDM: el más exigente de los antirretornos

Aquí la teoría choca con la realidad del FDM. Todo el funcionamiento descansa en dos cosas que al FDM se le dan mal: los ángulos de rampa finos y las superficies de fricción consistentes. La rampa que acuña el rodillo es una cuña de pocos grados, y bastan unas décimas de error de cota o una pista ligeramente ovalada para mover el ángulo efectivo. Pero el problema de la fricción no es el que parece: el plástico tiene un coeficiente de rozamiento alto —su cono de fricción es más ancho que el del acero, no más estrecho—, así que en principio es más permisivo. Lo que lo hace traicionero es que ese coeficiente es inestable y variable: cambia con la orientación de los cordones, con el acabado de capa y con el desgaste de los primeros ciclos. El cono no es estrecho; es que se mueve bajo tus pies.

Hay además un efecto que trabaja siempre en tu contra. Bajo carga, el rodillo hunde la pista plástica: la huella de contacto crece y la rampa local se aplana, de modo que el ángulo efectivo se abre justo en el sentido que te saca del cono de fricción. La deformación elástica del plástico empuja el sistema hacia el deslizamiento, no hacia el bloqueo. Es una razón física de fondo por la que un antirretorno por acuñamiento totalmente impreso es siempre marginal.

La conclusión práctica es que un antirretorno de buenas prestaciones rara vez es todo plástico. Antes de rendirte al metal hay un escalón intermedio: si la pista va impresa, elige un material a la altura del trabajo de fricción y desgaste. Un PA (nylon), un PC o un relleno con fibra de carbono dan mayor límite elástico y mejor comportamiento al desgaste que el PLA o el PETG, y un par autolubricante —nylon contra un eje metálico— es lo razonable cuando una de las dos pistas es plástica. El paso siguiente, si necesitas prestaciones de verdad, es embeber los componentes que hacen el trabajo de fricción: rodillos metálicos calibrados y sus muelles, alojados en una jaula impresa que solo los posiciona. Esos rodillos comerciales traen el acabado y la dureza que una pista impresa no da, y dejan que tu pieza se ocupe solo de la geometría. Prever los alojamientos, las tolerancias de inserción y el sentido del montaje es el mismo problema que plantea cualquier otro componente metálico dentro de una pieza impresa, desarrollado en Interferencia sin agrietar.

Si la pista de rampa sí va impresa, trátala como una superficie de trabajo: pared casi maciza bajo la zona de contacto, perímetros generosos y el mejor acabado de capa que puedas, porque la presión de contacto en el punto de acuñamiento es muy alta y se concentra en una línea. El contacto rodillo-pista es siempre compresivo, pero la fuerza que reacciona el par —la tensión circunferencial del aro que rodea las pistas— sí puede separar capas. Orienta la pieza para que ese esfuerzo de aro trabaje en el plano de las capas, no perpendicular a ellas: una pista cuya fuerza de bloqueo tienda a separar dos capas delamina, y la misma pista orientada para que ese esfuerzo siga los cordones resiste bastante más.

Los modos de fallo: por qué casi todos están en la rampa

Hay tres modos de fallar, y conviene reconocerlos: cada uno se arregla en un sitio distinto.

El primer modo es el deslizamiento: el mecanismo no acuña y deja retroceder la carga. La causa casi siempre es una rampa demasiado tendida —el ángulo se sale del cono de fricción— o unas superficies ya desgastadas, que bajan el rozamiento por debajo de lo que la rampa necesita. El remedio robusto es cerrar el ángulo de la cuña, no añadir muelle: el muelle solo reposiciona el rodillo, no es lo que sujeta la carga. Darle rugosidad a la pista sube el rozamiento, sí, pero es un parche de doble filo: acelera el desgaste y el aplastamiento, y vuelve el coeficiente aún más inestable durante el rodaje, justo lo que la nota anterior desaconseja.

El segundo modo es el opuesto, y es traicionero porque parece éxito: el agarre permanente. Si la cuña es demasiado agresiva —ángulo muy cerrado, mucha interferencia—, el rodillo se acuña con tanta fuerza que no se suelta al invertir el giro, y el antirretorno se convierte en un bloqueo fijo en los dos sentidos. La autoamplificación que antes jugaba a tu favor ahora va en tu contra: cuanto más tiras para liberar, más aprieta. La frontera entre «agarra firme» y «no suelta jamás» es estrecha, y es la razón de prototipar con holgura ajustable.

El tercer modo es de desgaste: el aplastamiento de las pistas plásticas bajo la presión de contacto del acuñamiento. Toda la fuerza de bloqueo se concentra en la línea donde el rodillo toca la rampa, y el plástico, de módulo y límite elástico bajos, fluye y se marca bajo esa carga repetida. Con cada ciclo la huella crece, el ángulo efectivo se abre hacia el deslizamiento y el agarre se degrada. Esa misma presión de contacto pone la pared en tensión, así que todo lo que sabes sobre evitar grietas bajo carga concentrada —pared con sección suficiente, fuerza repartida, nada de aristas vivas— se aplica aquí; lo tienes en Interferencia sin agrietar.

Hay además una palanca de diseño que no es un modo de fallo pero los condiciona a los tres: el número de elementos. Un solo rodillo concentra toda la presión de contacto en una línea; repartir la carga entre varios sprags o rodillos distribuidos baja la presión por contacto y hace viable un par que con un único elemento aplastaría la pista al primer ciclo. En FDM, donde la pista es el eslabón débil, repartir es casi obligatorio.

El sentido libre y qué esperar de la versión impresa

Un antirretorno tiene dos comportamientos, no uno. En el sentido de bloqueo se acuña; en el sentido libre, el rodillo tiene que soltarse y rodar. Para eso lleva un muelle ligero que precarga el elemento contra el punto de engrane incipiente, de modo que el acuñamiento sea inmediato y no haya un recorrido en vacío antes de morder. Ese muelle no sujeta la carga ni roza la rampa: solo elimina el recorrido muerto. Si es demasiado fuerte, el conjunto arrastra y chirría en sentido libre; si es demasiado débil, el rodillo no se reposiciona y el bloqueo siguiente llega tarde. El muelle de antirretorno es tan parte del diseño como la rampa.

Sé realista con lo que le exiges a la pieza. Un antirretorno por acuñamiento totalmente impreso es un mecanismo de demostración o de baja carga, no el equivalente plástico de un embrague de rodillos metálico. La presión de contacto que el acuñamiento concentra en la pista supera de largo lo que el PLA o el PETG aguantan sin marcarse, así que la versión 100 % impresa servirá para enseñar el principio, para un mecanismo que sujeta poco par o para un prototipo donde solo validas la geometría. Para carga real, la pieza impresa es la jaula y la estructura, y el agarre lo hacen rodillos y muelles metálicos embebidos.

Prototípalo además con holguras ajustables desde el primer intento. No vas a acertar el ángulo de la cuña a la primera: imprime la rampa con un reglaje —un excéntrico que gire la pista, un tornillo que la acerque, calzos intercambiables— y ciérrala hasta que agarre sin quedarse pegada. Apunta el ajuste que funciona y conviértelo en cota fija solo cuando lo tengas. Es el mismo método de la torre de tolerancias, pero sobre un mecanismo donde el blanco es una franja de pocas décimas entre dos modos de fallo opuestos. La holgura entre el rodillo y la rampa decide si se acuña o patina, y esa holgura sale de medir tu impresora, no de un valor de catálogo; es exactamente el razonamiento de Tolerancias para piezas que se mueven, aplicado a un ajuste donde el margen entre «agarra» y «resbala» es de décimas.

Si esa exigencia te parece excesiva para lo que necesitas, plantéate si de verdad te hace falta el agarre continuo. Cuando un clic y el juego de un diente son tolerables, un trinquete impreso es muchísimo más robusto y tolerante con los errores. El antirretorno suave es la herramienta para cuando ese juego no cabe —y para esos casos, embeber el hardware metálico que detalla Interferencia sin agrietar es lo que separa una demostración vistosa de un mecanismo que sujeta de verdad.
