Cúpula de inversión y arandela Belleville: elástica con tacto

Aprietas el centro de un disco fino y abombado y, durante un buen trecho, crece la resistencia sin que pase nada notable; sigues empujando y, de pronto, cede de golpe con un clic seco y la cúpula queda invertida. Sueltas y vuelve a su sitio con otro chasquido. Ese salto es lo que da el tacto a un botón de membrana y lo que mete una precarga enorme en una arandela Belleville sin apenas recorrido. No es un muelle blando que se comprime de forma proporcional: es una estructura que pierde la estabilidad de repente, y todo el carácter del clic vive en ese instante. Entender por qué salta —y qué lo gobierna— es lo que separa una cúpula con tacto limpio de una que se hunde sin gracia o que no vuelve.

Por qué salta: pandeo por inversión, no un muelle a flexión

Una cúpula poco profunda no es un muelle a flexión pura: es una estructura donde la energía de membrana —la compresión en el plano del material curvo— compite con la de flexión. Cuando empujas su centro, el material no se dobla sin más: se comprime a lo largo de la membrana curva, almacenando energía elástica mientras la geometría aguanta. Esa rama de la curva fuerza-recorrido sube, y lo hace rígida, porque estás cargando la cúpula contra su propia forma. Llega un punto en el que esa configuración deja de ser estable: la energía de membrana domina sobre la de flexión, y la cúpula pandea por inversión (snap-through), saltando de una curvatura a la opuesta sin estados intermedios estables.

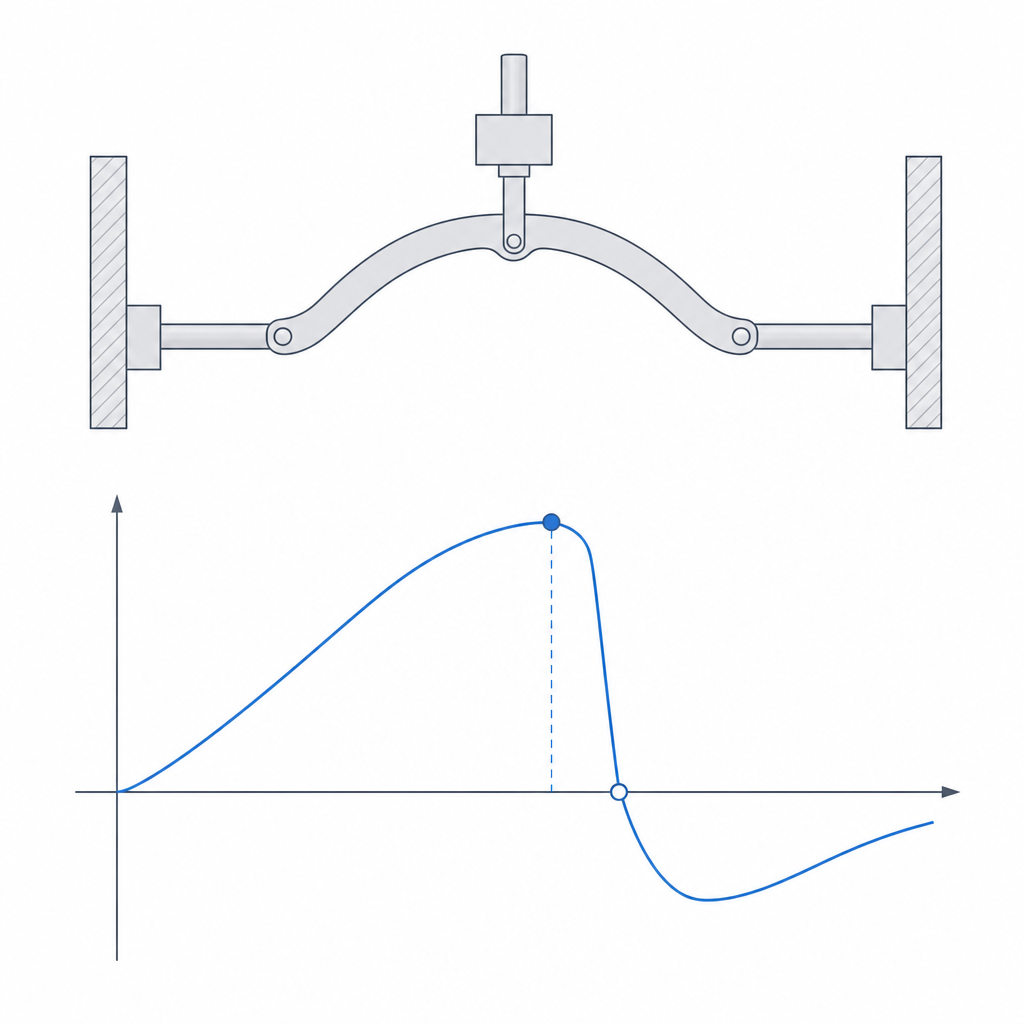

La firma de ese salto es una curva fuerza-recorrido no lineal con un pico y una caída. La fuerza crece hasta un máximo —el umbral de disparo— y justo al invertir cae en picado, a veces a valores negativos. Ojo con la lectura física: que la fuerza se vuelva negativa en un ensayo controlado por desplazamiento no significa que la cúpula tire de tu dedo hacia dentro. Significa que, una vez cruzado el umbral, la cúpula se acelera sola hacia la forma invertida y harías falta tirar hacia fuera para frenarla. En un botón real, controlado por fuerza, lo que notas es que tu dedo se cae hacia dentro: la cúpula deja de oponer resistencia y colapsa bajo la fuerza que ya estabas ejerciendo. No es que genere empuje hacia dentro; es que retira de golpe el que sostenía tu dedo. Esa retirada brusca es el clic. Un muelle convencional, lineal, no puede dar ese tacto por mucho que lo afines, porque su fuerza nunca baja mientras lo comprimes; la cúpula lo da precisamente porque su fuerza baja.

Altura entre espesor: el número que manda

El comportamiento de la cúpula se concentra, sobre todo, en una relación geométrica: la altura de la cúpula dividida por su espesor. Es el parámetro que decide si tienes un clic suave, un clic neto o una pieza que se queda invertida, y conviene tratarlo como variable de diseño principal. No es la única que entra —el diámetro, o equivalentemente el ángulo cónico (altura entre radio), también gobierna cuánta deformación de membrana acumulas, y dos cúpulas con igual altura/espesor pero radios muy distintos no se comportan igual—, pero sí es la palanca con la que cruzas la frontera de carácter sin rediseñar la pieza entera.

Con poca altura frente al espesor, la cúpula apenas se aparta de un disco plano. La inestabilidad es leve: la fuerza pasa por un máximo muy poco marcado y la caída es pequeña, así que el tacto es suave y la pieza es claramente monoestable —siempre vuelve sola a su forma original en cuanto sueltas. Es lo que quieres para un botón que debe rearmarse solo en cada pulsación. A medida que subes la altura relativa, el pico y la caída se acentúan: el clic se vuelve más neto, el umbral más alto, el retorno más rotundo.

Pero hay un límite que no debes cruzar sin querer. Si la altura es grande frente al espesor, la forma invertida deja de ser inestable y pasa a ser un segundo estado de equilibrio: la cúpula se queda biestable, plantada del revés, y no retorna hasta que la empujas a mano desde el otro lado. Eso es excelente si lo que buscas es un biestable de dos posiciones —un interruptor que se queda donde lo dejas—, y un desastre si lo que querías era un botón que vuelve. La frontera entre "vuelve sola" y "se queda" la cruzas moviendo esa relación, así que fíjala a conciencia y no como consecuencia de haber elegido la altura por estética.

Para qué sirve: tacto, precarga y retorno compacto

La cúpula resuelve tres trabajos distintos que comparten la misma física. El primero es la realimentación táctil: un botón con cúpula confirma la pulsación por el tacto, no por la vista. El dedo siente el umbral y el clic, y eso da una pulsación inequívoca incluso a ciegas. La curva con pico y caída es justo lo que el tacto humano lee como "ya está pulsado", y por eso es el corazón de cualquier teclado de membrana o botón de panel decente.

El segundo es la precarga axial alta en muy poco recorrido, y aquí entra la arandela Belleville: un disco cónico que, trabajando antes de invertir —en su rama de carga creciente—, mete una fuerza considerable apretándose apenas una fracción de su altura. Eso la hace ideal para mantener tensión en una unión atornillada que de otro modo se aflojaría, para compensar la dilatación térmica de un montaje que se calienta y se enfría, o para precargar un rodamiento. Donde un muelle helicoidal necesitaría centímetros de recorrido para dar esa fuerza, la Belleville la da en un escalón. Apilando arandelas metálicas en serie sumas recorrido y en paralelo sumas fuerza, lo que te deja afinar la curva sin cambiar el disco; con discos impresos ese apilado es mucho menos fiable, porque la fricción entre caras, la relajación del plástico y la falta de planitud propia del FDM reparten la carga de forma desigual.

El tercero es el muelle de retorno compacto: cuando necesitas que algo vuelva a su sitio en un espacio donde no cabe un muelle convencional, una cúpula monoestable hace de retorno plano y delgado. En los tres casos la ventaja es la misma —mucha fuerza o un tacto definido en muy poco grosor— y en los tres el FDM impone sus condiciones.

Imprimirla en FDM: el espesor fino lo decide todo

El problema central de imprimir una cúpula es que su comportamiento lo manda el espesor, y el espesor fino es justo lo que una impresora FDM reproduce con menos repetibilidad. La fuerza umbral depende de forma muy sensible de ese espesor; unas décimas de más o de menos, o una pared que sale con un perímetro y medio en vez de dos, te cambian el umbral y la frontera mono/biestable. Mide el espesor real que te sale e itera sobre la pieza impresa, porque la cota nominal aquí miente más que en casi cualquier otro mecanismo.

Orienta la cúpula con su eje de revolución vertical, perpendicular a la cama. No es una orientación sin compromisos —ninguna lo es—, sino la menos mala por tres motivos que se acumulan: por simetría de revolución, las líneas de capa quedan dispuestas igual alrededor de todo el contorno, así que la inversión solicita el flanco de forma uniforme y no concentra el esfuerzo en un puñado de capas; evitas el voladizo que obligaría a poner soportes bajo una cúpula tumbada; y evitas el escalonado que esa cúpula tumbada dejaría justo en el flanco que más trabaja. Es la misma lógica de orientación que gobierna cualquier pieza que flexa, desarrollada en Orientación de capas para el movimiento: pon el plano débil donde la tensión no lo abra. Cuenta además con que una cúpula tumbada saldría escalonada justo en la zona que más trabaja. Eso arruina tanto la curva como la vida a fatiga.

Cómo falla: fatiga, relajación y delaminación

Una cúpula impresa falla de tres maneras, y conviene nombrarlas porque cada una tiene su antídoto. La primera es fatiga: la inversión concentra la deformación en la banda de máxima curvatura —el flanco donde la cúpula cambia de pendiente—, y cada clic vuelve a cargar esa misma franja. Tras muchos ciclos aparece una microgrieta ahí y la cúpula se parte o pierde el clic. No es un fallo de sobrecarga puntual sino de repetición, así que una pieza que da un clic impecable al estrenarla puede degradarse mucho antes de lo que esperas si el flanco es brusco —los ciclos exactos dependen del material y del perfil, y no hay número universal, pero el orden de magnitud lo decide cómo de suave sea esa transición—. Reparte la curvatura con un perfil suave en vez de un quiebro y bajarás el pico de deformación que te acorta la vida.

La segunda es la relajación de tensiones, y es la que descalifica al plástico para la precarga seria. Aquí hay que afinar el vocabulario, porque suelen confundirse dos fenómenos. La fluencia (creep) es deformación que crece bajo tensión constante; la relajación de tensiones es pérdida de tensión bajo deformación aproximadamente constante. Una Belleville montada en una unión atornillada trabaja con el recorrido fijado por la geometría del montaje, así que el modo dominante es la relajación: el disco mantiene su aplastamiento pero la fuerza que ejerce cae despacio con las semanas. Una Belleville de acero no sufre apenas esto a temperatura ambiente; un disco de PLA o PETG sí, y va perdiendo precarga hasta que la unión que apretaba se afloja sola. El calor de servicio lo acelera. Por eso una cúpula impresa vale para dar tacto o para un prototipo, pero para mantener fuerza a largo plazo casi siempre necesitas hardware metálico embebido; pedirle a un disco impreso que sustituya a una Belleville de acero en una unión crítica es pedirle algo que su material no da.

La tercera es la delaminación, y es el reverso de la recomendación de orientación. La inversión genera tracción en el flanco, y donde esa tracción cruza el espesor de la pared tira entre líneas de capa —el plano débil de toda pieza FDM—. Con el eje vertical la simetría de revolución reparte ese esfuerzo por igual en todo el contorno, que es lo mejor que puedes hacer, pero no lo anula: una transición brusca en el flanco o un espesor demasiado fino pueden abrir la cúpula por una línea de capa como una grieta limpia, a veces al primer clic fuerte. Es el mismo fallo que descose un snap mal orientado, y se ataca igual: con un flanco suave que estire la deformación y con pared suficiente para que la tracción no despegue los cordones.

Cuando la respuesta sea esa fuerza que debe durar, deja de pelearte con el espesor de pared y pasa a alojar el metal: Hardware embebido: imanes, rodamientos e insertos te lleva de la cúpula impresa de tacto a la cúpula de acero retenida en su rebaje, que es la que de verdad mantiene la precarga.
