Pantógrafo: escala y copia trayectorias
Dibuja una curva con un punto del mecanismo y deja que otro punto, atado a la misma estructura de barras, dibuje esa misma curva el doble de grande. Eso es un pantógrafo: una cadena de cuatro eslabones en paralelogramo que reproduce un movimiento a otra escala, punto por punto, conservando la forma. Lo usaron los grabadores para copiar y ampliar dibujos siglos antes de que existiera la fotocopia. La misma cinemática sigue viva en cada lámpara de brazo articulado y en cada copiador de torno. Pero el pantógrafo arrastra un defecto que lo persigue en la impresión FDM y que ningún otro mecanismo de barras sufre tan de lleno: no tiene un pivote, tiene cuatro o cinco, y cada décima de holgura que dejas en uno de ellos no se queda quieta: se multiplica por la misma razón de escala que tanto te interesaba y reaparece en la punta del trazador convertida en error.
La semejanza vive en el paralelogramo

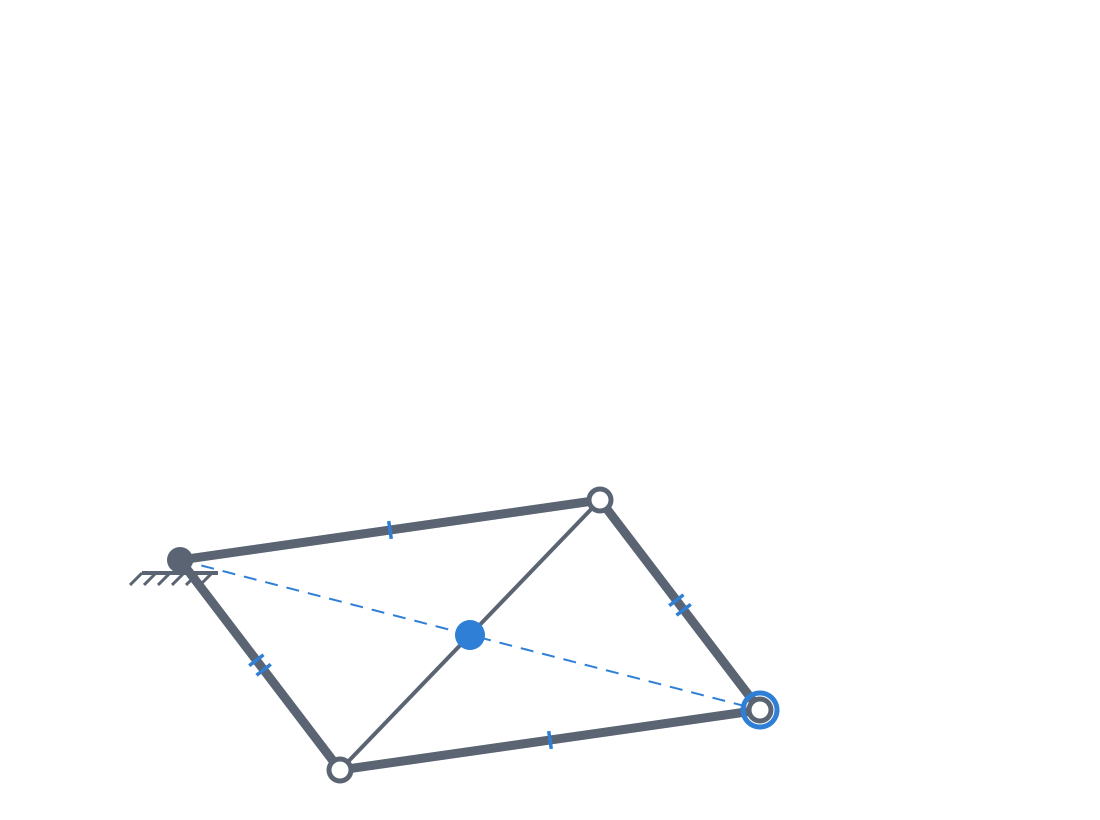

La magia del pantógrafo no está en las barras, está en una semejanza de triángulos que el paralelogramo mantiene pase lo que pase. Monta cuatro eslabones articulados de modo que cuatro de sus tramos formen un paralelogramo, y fija al suelo un punto que no es un vértice del paralelogramo, sino que cae sobre la prolongación de uno de sus lados. El trazador y el reproductor se montan también sobre lados prolongados, en eslabones distintos. Por construcción, los lados opuestos del paralelogramo se mantienen paralelos en todo momento, por mucho que abras o cierres la figura. Esos lados paralelos generan dos triángulos semejantes, y la semejanza es lo que obliga a que tres puntos concretos —el pivote fijo, el trazador y el reproductor— estén siempre alineados sobre una misma recta y se mantengan a distancias proporcionales de ese pivote.
De ahí sale la magia. El pivote fijo es el centro de una homotecia: una transformación que estira todo radialmente desde un punto, sin girar ni deformar. El reproductor es, en cada instante, la imagen del trazador escalada desde el pivote por una razón constante. Y "constante" es la palabra que hace útil al mecanismo: no es que la escala sea correcta en una posición y se desvíe en otra; es que la estructura de paralelogramo la conserva idéntica en toda la trayectoria, porque los lados nunca dejan de ser paralelos. Mueves el trazador por una curva cualquiera y el reproductor recorre la misma curva multiplicada por esa razón, sin que tú tengas que hacer nada para mantener la proporción.
La razón de escala no es un número grabado en las barras: la fijas tú con la posición de los puntos a lo largo de los lados. El trazador (la entrada) va en el punto interior, más cercano al pivote; el reproductor (la salida ampliada) va en el punto exterior. La amplificación es el cociente entre la distancia del pivote al reproductor y la distancia del pivote al trazador, así que cuanto más cerca del pivote claves el trazador respecto al reproductor, mayor es la razón. Por eso el mismo juego de barras puede ampliar 2
o 3 según dónde pongas los puntos sobre los lados; lo que no puedes hacer es romper el paralelogramo, porque en cuanto los lados dejan de ser paralelos —y una holgura suficiente basta para separarlos de esa condición— la alineación de los tres puntos se pierde y con ella la semejanza.Toda curva sale a escala, a veces invertida
La consecuencia práctica de la homotecia es directa: cualquier curva que trace un punto se reproduce en el otro ampliada o reducida con la misma forma. No hay curvas "buenas" y curvas "malas" para un pantógrafo como las hay para un seguidor de leva; mientras el paralelogramo se mantenga, una recta sale recta a otra escala, un círculo sale círculo, una firma sale firma. Esa universalidad es lo que lo distinguió históricamente como copiador: sirve para escalar dibujos completos, no trayectorias concretas que hayas previsto de antemano.
Hay un matiz de montaje que conviene tener claro antes de fijar geometría, porque cambia el signo del resultado. En la disposición estándar el pivote, el trazador y el reproductor son colineales y trazador y reproductor caen del mismo lado del pivote: la imagen sale directa, en el mismo sentido que la entrada (homotecia de razón positiva, sin giro). Existe otra disposición en la que el pivote queda entre el trazador y el reproductor: entonces la imagen sale invertida, simétrica respecto al pivote, como si la ampliación se hubiera reflejado a través de él (homotecia de razón negativa). No es un simple intercambio de qué punto es cuál sobre el mismo juego de barras: es otra topología de pasadores, y elegirla obliga a replantear dónde clavas cada punto. Decide el signo antes de imprimir, porque corregirlo después rehace el reparto.
De aquí salen sus tres familias de uso. Está el copiador y escalador de dibujos o de perfiles, el caso clásico. Está la amplificación de movimiento: si el trazador lo mueve un actuador de recorrido corto, el reproductor entrega un recorrido proporcionalmente mayor, útil cuando necesitas multiplicar un desplazamiento sin añadir etapas intermedias. Y está el brazo de alcance escalado, la lámpara articulada que mantiene la orientación del foco mientras extiendes el brazo, precisamente porque el paralelogramo conserva el paralelismo de los lados a la vez que la proporción.
La holgura se multiplica por la razón de escala
Aquí está la trampa que hace al pantógrafo distinto de cualquier otro varillaje impreso, y hay que mirarla de frente. Un pivote impreso tiene holgura entre el pasador y su agujero —es inevitable, lo desarrolla Tolerancias para piezas que se mueven—. En un mecanismo de un solo pivote, esa holgura se traduce en un pequeño juego muerto en la salida y poco más. En un pantógrafo no: tienes cuatro o cinco pivotes y sus holguras se acumulan a lo largo de la cadena. Y cada una entra con su propio brazo de palanca: la holgura de un pivote cercano al trazador se amplifica casi por la razón de escala completa, mientras que la de un pivote cercano al reproductor o al pivote fijo pesa mucho menos. El error que llega a la punta es la suma de todas, cada una estirada por su factor.
Esto invierte la intuición. Diseñas el pantógrafo para amplificar movimiento útil, pero el mecanismo no distingue entre el movimiento que quieres y el error que no quieres: agranda los dos por igual. Una holgura efectiva del orden de 0,2 mm por junta, perfectamente aceptable en un pivote suelto cualquiera, se convierte en un juego del orden de un milímetro en la punta del trazador una vez la cadena la acumula y la escala la estira. El modo de fallo no es que el mecanismo no funcione; es que funciona y miente sobre la escala: la trayectoria de salida está bien en forma pero floja en cota, con un juego muerto que arruina cualquier copia que pretenda ser precisa.
La defensa es minimizar el juego junta por junta, no globalmente. Cada pivote que aprietas paga más de lo que pagaría en un mecanismo simple, porque su error ya no es local: viaja por la cadena y sale escalado. Lleva las holguras de los pasadores al extremo bajo del ajuste deslizante —lo justo para que giren sin agarrotarse, no un pelo más— y asume que aquí no puedes ser generoso con el hueco "por si acaso", como sí lo serías en un gozne tosco. En un pantógrafo, el hueco generoso se te devuelve multiplicado.
Barras esbeltas, rígidas y planas sobre la cama
El segundo enemigo de la fidelidad es la flexión de las barras, y entra por dos puertas que conviene separar. Una es geométrica: una barra demasiado fina se arquea bajo la propia carga del mecanismo o bajo la fuerza que aplicas al trazar, y en cuanto una barra se curva deja de ser el segmento recto que la geometría del paralelogramo da por supuesto. El paralelogramo "ideal" pierde su paralelismo, la alineación de los tres puntos se desvía y la curva de salida sale distorsionada. La otra puerta es del proceso de impresión: el FDM hace que una misma barra sea mucho más rígida en un plano que en otro.
Por eso las barras de un pantógrafo se diseñan esbeltas pero rígidas, que es una tensión deliberada. Esbeltas, porque cada gramo de barra es masa que mueves y palanca que flecta; rígidas, porque cualquier flexión falsea directamente la trayectoria que el mecanismo presume recta. La forma de resolver esa tensión es la sección, no el grosor bruto: una barra plana y ancha es muy rígida en su plano —justo donde trabaja el mecanismo— y flexible fuera de él, donde no le pides nada. Dale canto en el plano de movimiento antes que masa en todas direcciones.
Tres modos de fallo, y cuál vigilar primero
Reúne lo anterior y un pantógrafo impreso falla por tres caminos, en este orden de probabilidad. El primero y dominante es el error de escala y trayectoria por holgura acumulada: el juego de los pivotes se suma, la homotecia lo amplifica, y la salida pierde precisión de cota aunque conserve la forma. Es el fallo característico del mecanismo y el que justifica todo el cuidado con las juntas; si solo vas a vigilar una cosa, vigila esta.
El segundo es la distorsión por flexión de barras demasiado finas. Aquí el síntoma es distinto y delator: la curva de salida no está floja, está deformada —una recta que sale ligeramente curvada, un círculo que sale ovalado—, y empeora cuanto más fuerza aplicas al trazar. Si el error crece con la carga, es flexión, no holgura; si está ahí incluso moviendo el mecanismo en vacío, es juego muerto. Saber distinguirlos te ahorra apretar pivotes que ya estaban bien. A esto se suma, en montajes horizontales con el trazador en voladizo, la flexión fuera de plano por el peso propio del pantógrafo extendido: el conjunto cae un poco bajo su propia masa y la trayectoria se va de plano, un efecto que castiga especialmente al brazo de alcance escalado.
El tercero es lento: el desgaste de los pasadores con el uso. Plástico contra plástico en una junta que gira repetidamente acaba puliendo material y abriendo holgura donde no la había al estrenar. En un mecanismo de un pivote eso se nota tarde; en un pantógrafo, como el juego se acumula y se amplifica, un desgaste pequeño en cada junta degrada la fidelidad de escala antes de lo que esperarías. Si el pantógrafo va a trabajar muchos ciclos, cuenta con casquillos o pasadores sustituibles desde el principio, porque la precisión que tenías recién impreso no es la que tendrás dentro de mil trazos.
El pantógrafo no perdona la holgura que otros mecanismos toleran, porque todo lo que dejas suelto te vuelve multiplicado. Antes de imprimir el tuyo, vuelve sobre Tolerancias para piezas que se mueven y lleva cada pivote al hueco más ajustado que aún gire libre: en este mecanismo, esa décima de más no se queda donde la dejaste.
