Detente de bola o resorte: clic posicional en una muesca

Hay un placer pequeño y muy concreto en girar un mando y notar cómo cae en su sitio. Ese clic seco te dice, sin mirar, que estás en una posición y no entre dos. Eso es un detente, y su mecánica entera cabe en tres piezas: algo elástico que empuja, un seguidor que sobresale y una pista con muescas en la que el seguidor cae. Bien hecho, te da posiciones discretas, repetibles y con realimentación táctil, sin bloqueo permanente: avanzas al siguiente paso cuando quieres, no cuando la pieza decide soltarse. Mal hecho, los clics se aplanan a los pocos cientos de ciclos o el mando se va solo de su posición. Y casi todo lo que separa esas dos versiones está en el ángulo de una muesca y en unas décimas de holgura.

La muesca convierte una fuerza constante en un par que retiene

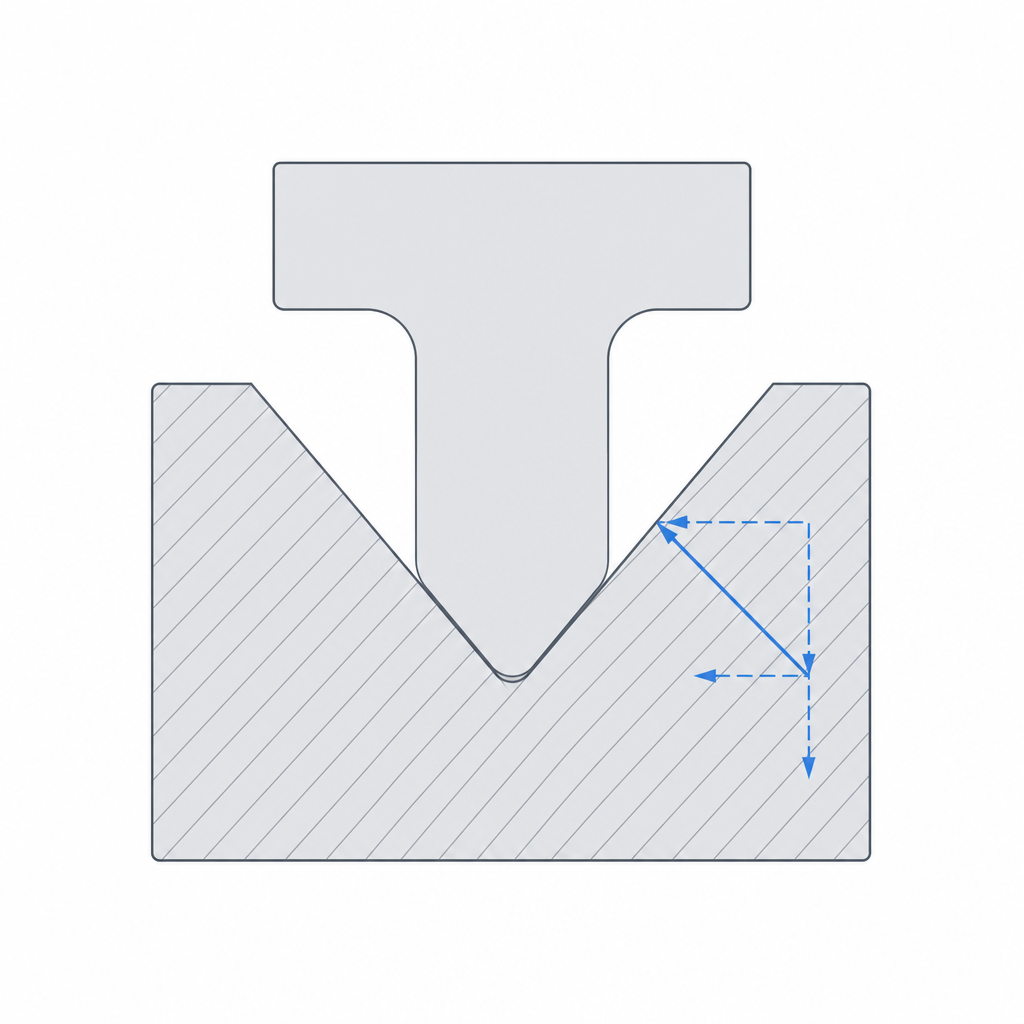

El elemento elástico —un muelle con una bola, o una lengüeta impresa que hace de muelle y de seguidor a la vez— empuja siempre con una fuerza más o menos constante contra la pista. Lo que cambia con la posición no es esa fuerza, sino adónde apunta. Cuando el seguidor está sobre una zona lisa de la pista, la fuerza es puramente radial: aprieta contra la superficie, pero no tiene componente que se oponga al giro o al deslizamiento. En el momento en que el seguidor se alinea con una muesca, cae dentro de ella, y sus flancos inclinados la redirigen. Ahora una parte tira tangencialmente, hacia el fondo de la muesca, y eso es lo que crea el par de retención: para mover el seguidor de nuevo tienes que empujarlo a remontar el flanco, comprimiendo el resorte hasta que el seguidor vuelve a asomar a la pista lisa.

Esa es toda la cinemática. El detente no "agarra" nada: convierte una fuerza radial constante en una barrera de energía que hay que superar para cambiar de posición. La altura de esa barrera —la fuerza que sientes en los dedos al saltar de un paso al siguiente— la fijan la fuerza del resorte y la geometría de la muesca. Hay un tercer factor que es fácil olvidar en un detente rotativo, y es de primer orden: el radio de la pista de muescas. Lo que retiene es un par, y un par es fuerza por brazo. Dos mandos con idéntico muelle, ángulo y profundidad, pero distinto radio de pista, oponen pares de retención muy distintos: cuanto más lejos del eje corre la muesca, más cuesta sacar el seguidor de ella. Si dimensionas un mando y la retención te sale floja, antes de endurecer el flanco mira si puedes llevar las muescas a un radio mayor.

El ángulo del flanco decide la sensación; la profundidad, si retiene o bloquea

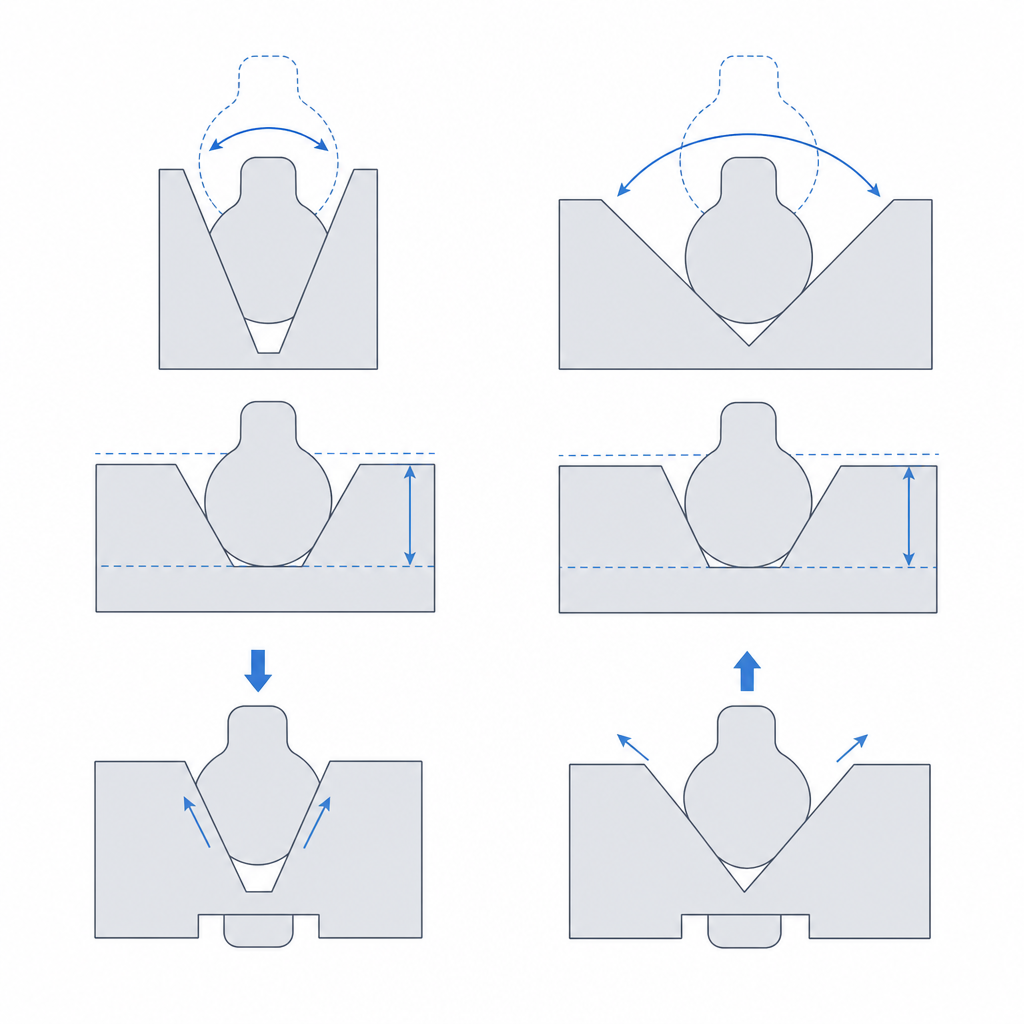

Conviene separar las dos cotas de la muesca porque hacen trabajos distintos, y conviene fijar primero qué ángulo medimos: aquí hablamos del ángulo incluido de la uve, el que forman entre sí los dos flancos. El ángulo del flanco controla la sensación. Una uve abierta —un ángulo incluido grande, del orden de 120°–150°, con flancos tendidos respecto a la pista— deja que el seguidor remonte con poca componente tangencial: la transición es blanda, el mando pasa de posición a posición casi sin que lo notes. Una uve cerrada, de flancos próximos a la vertical, obliga a vencer una componente tangencial mucho mayor para sacar el seguidor: el clic es firme y seco, y la retención en cada paso, alta. Entre esos dos extremos eliges literalmente el tacto de tu mando, y es una decisión de diseño, no un accidente: un selector de modos quiere flancos firmes para que nadie lo deje a medias; una rueda que vas a girar muchas veces seguidas agradece flancos suaves para no castigarte el pulgar.

Con la profundidad la cosa cambia, y es la que más se descuida. Una muesca solo un poco más honda que lo que el seguidor solapa contra la pista te da retención sin que el seguidor toque fondo: el detente funciona contra los flancos, que es donde debe trabajar. Si la haces demasiado profunda, el seguidor cae hasta el fondo y se asienta ahí; entonces ya no estás reteniendo contra un flanco inclinado que puedes remontar, sino apoyando en una cavidad que retiene mucho más de lo que toca, y en el peor caso conviertes el detente en un bloqueo. La regla práctica es que la muesca sea apenas más honda que el solape del seguidor: lo justo para que los flancos hagan su trabajo y nada más.

El número de muescas es directamente el número de posiciones. Tres muescas, tres paradas; doce, un mando de doce pasos. Aquí el único cuidado es no juntarlas tanto que sus flancos se pisen: si el paso entre muescas es menor que el ancho del seguidor más sus rampas, el seguidor nunca llega a asentar limpio en ninguna y pierdes la definición de cada clic.

Resorte impreso o muelle metálico: dos caminos, dos cuidados

Tienes dos formas de hacer el lado elástico, y cada uno trae sus propios problemas.

Si el resorte es impreso —una lengüeta en voladizo que flexa cada vez que el seguidor remonta una muesca—, estás imprimiendo un muelle, y a un muelle de plástico se le pide algo difícil: doblarse miles de veces sin pasarse de su límite elástico ni una sola. Eso obliga a darle longitud. La física es de viga en voladizo: para un recorrido de punta dado —lo que la punta debe apartarse, es decir, el solape de la muesca—, la deformación máxima aparece en la fibra exterior de la raíz, y vale aproximadamente ε ≈ 3·t·δ / (2·L²), con t el espesor del brazo, δ el recorrido de punta y L la longitud. Léelo así: la deformación crece linealmente con el espesor y cae con el cuadrado de la longitud. Por eso alargar el brazo paga el doble que afinarlo: duplicar L divide la deformación entre cuatro, mientras que reducir t a la mitad solo la divide entre dos. Una lengüeta corta concentra todo el recorrido en una raíz que trabaja al límite y, con los ciclos, pierde fuerza o se parte; una larga reparte el mismo recorrido en mucho más brazo, así que cada fibra trabaja poco y el muelle sobrevive.

Y es decisiva la orientación de impresión, porque una lengüeta que flexa es justo donde el FDM castiga. Tiene que imprimirse tendida en el plano en que dobla, de modo que la cara traccionada del brazo —la fibra que se estira al flexar— corra a lo largo de los cordones, dentro de una capa, y no cruzando la unión entre capas. Si la imprimes de canto, con las capas apiladas en la dirección en que el brazo se dobla, la flexión despega una capa de la siguiente y el muelle delamina, muchas veces antes de que llegues a notar que funcionaba. Orientación de capas para el movimiento desarrolla por qué esa unión entre capas es el plano débil y cómo orientar alrededor de ella.

Si usas un muelle metálico con una bola —un detente de verdad, de los de catálogo—, el plástico ya no hace de muelle y te ahorras la fatiga, pero compras un problema de alojamiento. La bola y el muelle viven en un bolsillo ciego, y la clave es que la boca del bolsillo retenga la bola dejándola asomar solo lo justo: el solape que quieres contra la pista y ni una décima más. Si la boca es muy abierta, la bola se escapa con el resorte detrás; si asoma de más, el seguidor topa antes de tiempo y el detente trabaja mal. Embeber bien ese hardware tiene su propia disciplina de cajeras, profundidades y retención, y la tienes en Hardware embebido: imanes, rodamientos e insertos.

La holgura es lo que separa el detente del agarrotamiento

Un detente tiene dos movimientos que conviven: el seguidor cae y remonta muescas en la dirección de la fuerza, y la pista gira o desliza respecto al seguidor en la dirección del recorrido. Ese segundo movimiento necesita su propia holgura, y es fácil olvidarla porque toda tu atención se va a la geometría de la muesca. Si la pista de muescas y la pieza que la sigue van demasiado justas en su guía —el eje del mando en su agujero, el carro en su raíl—, el conjunto se agarrota por fricción de guía antes incluso de que el detente entre en juego, y entonces no notas clics: notas un mando que cuesta girar y que no define posiciones. Esa holgura de guía se dimensiona como cualquier otro ajuste deslizante. Es el mismo cálculo: parte del hueco por lado, no por diámetro, contando con que la impresora cierra los agujeros y engorda los ejes. Tolerancias para piezas que se mueven tiene los números de arranque y por qué el hueco que dibujas no es el que sale.

La holgura de la muesca propiamente dicha es la que veíamos al hablar de la profundidad, pero vista ahora como ajuste: la muesca tiene que ser apenas más honda que el solape del seguidor. Demasiada holgura vertical y el seguidor no asienta —el clic se difumina—; demasiado poca, o una muesca tan honda que hace de pozo, y pasas de retener a bloquear. El detente vive en una franja estrecha entre esos dos fallos, y esa franja se ensancha o se estrecha con la calibración de tu impresora: si tus muescas salen sistemáticamente más cerradas de lo que dibujas, lo notarás como clics más duros de lo previsto.

A esto se suma la fricción seca, que en plástico contra plástico es alta y variable. No es un detalle de acabado: introduce histéresis —cuesta más entrar y salir de la muesca de lo que la pura geometría predice— y marca el ritmo de desgaste. Un poco de lubricante seco (PTFE o grafito) en la pista suaviza el tacto y alarga la vida de los flancos; lo que no debes hacer es compensar una guía pegajosa endureciendo el muelle, porque entonces aceleras el desgaste de todo el conjunto.

Dónde brilla y por dónde falla

El detente es la respuesta correcta siempre que quieras posiciones discretas con realimentación táctil: ruedas indexadas, mandos con paradas definidas, bisagras que se quedan en ángulos fijos, deslizaderas con topes intermedios. Cualquier control donde el usuario deba notar con los dedos —sin mirar— que ha llegado a una posición y no a otra. Es desmontable y reposicionable por naturaleza: a diferencia de un snap permanente o de un encaje a presión, está pensado para que cruces de un estado a otro tantas veces como quieras, y esa es justo su gracia.

Sus modos de fallo son los del plástico que trabaja repetidamente, y conviene tenerlos delante al dimensionar. El primero es el desgaste de las muescas: cada vez que el seguidor remonta un flanco, lo lima un poco; con flancos pronunciados y muchos ciclos, los bordes se redondean y el clic firme del primer día se aplana hasta volverse un resalte impreciso. Cuando el seguidor es una bola de acero sobre una pista impresa, hay un modo más rápido y más brutal: la bola dura indenta el plástico blando —deformación plástica por contacto, no abrasión— y abre surco en las muescas, que se aplanan mucho antes de que se note ningún redondeo de bordes. Si vas a usar bola metálica, cuenta con ello al elegir material y profundidad: un PETG o un nylon resisten ese surcado mejor que el PLA. El segundo modo es la fatiga o el creep de la lengüeta impresa: el muelle de plástico, ciclado o precargado, pierde fuerza de empuje con el tiempo, así que aunque las muescas sigan afiladas, el seguidor ya no cae con la energía de antes y la retención se ablanda. El tercero es el más traicionero porque es de diseño, no de desgaste: una retención demasiado débil desde el principio —flancos muy suaves, solape muy pequeño o radio de pista corto— da un mando que salta de posición solo, con la vibración o con un roce, y eso no mejora con el uso: estuvo mal dimensionado desde el primer clic. Entre desgaste y salto involuntario tienes los dos extremos del compromiso; el ángulo del flanco es la palanca que los equilibra.

Si lo que necesitas no es marcar pasos sino sujetar dos piezas con un apriete que aguante, cambias de problema: lo encuentras en Tolerancias para piezas que se mueven, donde la misma física de holguras impresas decide cuándo una unión desliza, posiciona o se queda fija.
