Flexor serpentín: fuerza ajustable por número de segmentos

13 min readUpdated jun 2026

Un voladizo recto es el muelle plano más sencillo que puedes imprimir, pero tiene un techo: para conseguir mucho recorrido con poca fuerza tendrías que hacerlo larguísimo, y rara vez tienes ese hueco. El flexor serpentín resuelve justo eso. Coges ese mismo voladizo, lo doblas en zigzag y encadenas tramo tras tramo de modo que la longitud efectiva se pliega sobre sí misma: encajas un brazo largo en una fracción del espacio que ocuparía estirado. La consecuencia no es estética: es mecánica. Cada tramo aporta su propia flexibilidad, y esas flexibilidades se suman. El resultado es un muelle monolítico, plano, sin piezas que ensamblar, cuya fuerza ajustas por número de segmentos en lugar de cambiar de material.

3D
El muelle serpenteante comprime a lo largo de su eje: fuerza por número de segmentos.

Flexibilidades en serie: por qué encadenar tramos ablanda el muelle

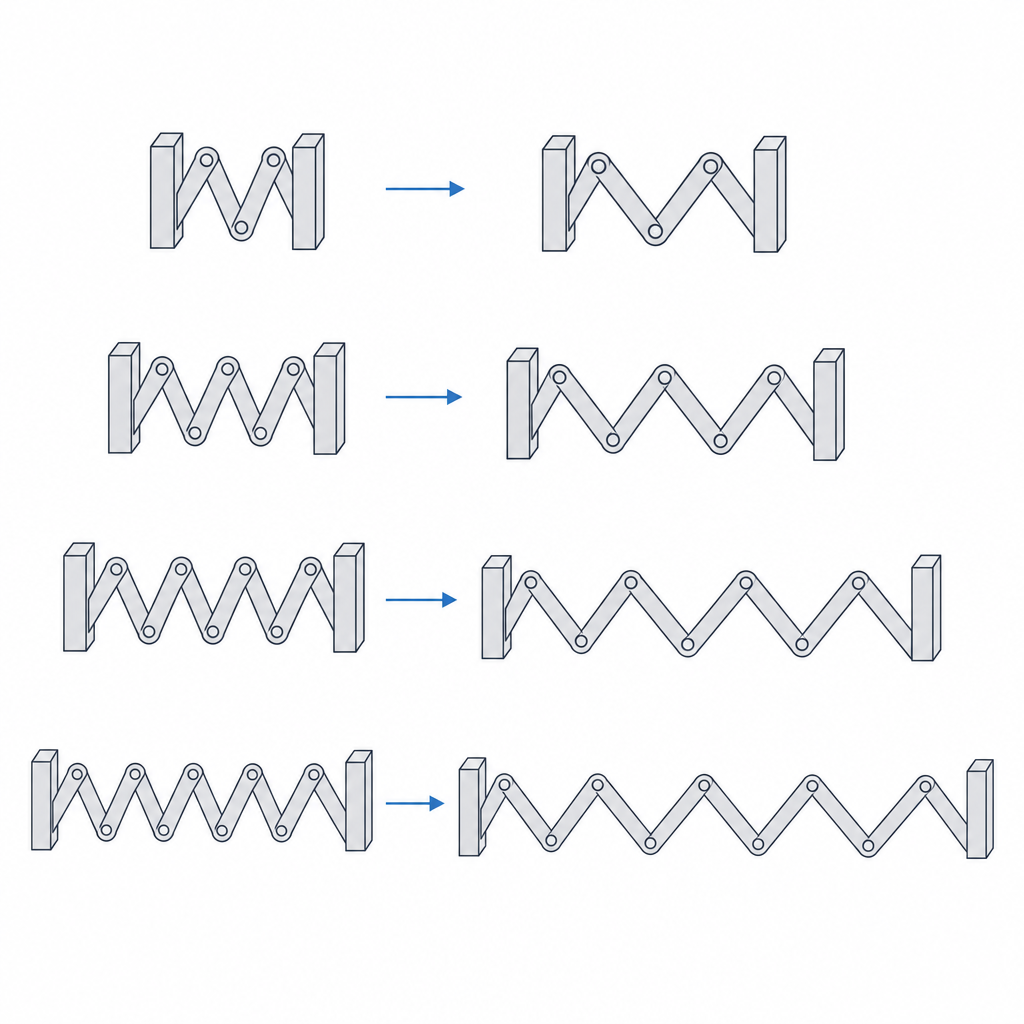

El zigzag con la analogia de muelles encadenados mostrando que anadir tramos suma recorrido en serie
El zigzag con la analogia de muelles encadenados mostrando que anadir tramos suma recorrido en serie

La clave del serpentín es que sus tramos trabajan en serie, no en paralelo. Cuando empujas el extremo libre, la carga recorre el primer tramo, gira en el codo, recorre el segundo, gira otra vez y así hasta el anclaje. Cada tramo se flexiona bajo esa misma carga y cada flexión añade su parte de desplazamiento al total. Es la imagen mecánica de muelles encadenados uno detrás de otro: el recorrido del conjunto es la suma de los recorridos individuales, mientras que la fuerza que los atraviesa es la misma en todos.

Sumar flexibilidades en serie es exactamente lo contrario de sumar rigideces. La flexibilidad —cuánto se mueve por unidad de fuerza— crece con cada tramo que añades; la rigidez —cuánta fuerza necesitas por unidad de movimiento— hace lo opuesto. Pero ese ablandamiento tiene una condición que conviene tener delante desde el principio: solo se cumple limpiamente si al añadir tramos no acortas los que ya tenías, es decir, si alargas el muelle total. La flexibilidad de cada tramo va con el cubo de su longitud, así que un tramo a la mitad de largo es ocho veces más rígido. Si metes más segmentos dentro del mismo hueco, cada uno se acorta, se endurece cúbicamente, y ese endurecimiento puede comerse —o incluso invertir— el ablandamiento que esperabas ganar por encadenar más.

Cuando sí tienes sitio para alargar, el recuento de segmentos se convierte en una palanca limpia, discreta y predecible para llevar la fuerza al valor que quieres sin tocar ni el ancho, ni el espesor, ni el plástico.

Recorrido largo sin reventar el material: dónde se reparte la deformación

La otra mitad de la explicación no está en la fuerza: está en el recorrido. Un voladizo simple que tuviera que dar todo el desplazamiento que da el serpentín concentraría en su raíz una deformación enorme: la flexión de una viga carga la fibra exterior del empotramiento, y ahí es donde el material llega antes a su límite. Cuanto más recorrido le pidas a un solo brazo, más cerca de la rotura trabaja esa raíz.

El serpentín reparte ese trabajo, pero conviene entender hasta dónde. El desplazamiento total se distribuye entre muchos tramos, de modo que cada uno solo tiene que flexionarse un poco y la deformación máxima en cada raíz local baja respecto a la de un voladizo recto equivalente. Eso es real y es la base del diseño. Lo que no es cierto es que la tensión quede igualada entre tramos: en un voladizo, el momento flector no es uniforme, crece hacia el empotramiento. Los tramos cercanos al anclaje ven más momento —y más tensión— que los del extremo libre, y el tramo raíz sigue siendo el más cargado de todos. El serpentín no aplana ese gradiente; lo que hace es bajar el pico absoluto al repartir el recorrido en muchas flexiones pequeñas en vez de una grande.

Ten presente, además, que una parte sustancial de esa compliancia no vive en los tramos rectos sino en los codos: las uniones en U también flexionan y giran, y aportan recorrido por su cuenta. Esto importa porque el radio de acuerdo que vas a poner en cada codo —y que necesitas por otra razón, como verás enseguida— rigidiza el codo y altera el reparto. Las dos recomendaciones, "redondea generoso" y "reparte la flexión", no son independientes: tiran en sentidos opuestos y el equilibrio lo decides tú.

Aun con esos matices, el serpentín es la geometría natural cuando necesitas gran recorrido con baja fuerza —mandos que vuelven a su sitio, deslizadores con retorno, suspensiones flexibles compactas— y un voladizo recto se te quedaría o demasiado rígido o impracticablemente largo. La regla operativa se mantiene: para un recorrido objetivo, más segmentos significa menos pico de tensión. El recuento de segmentos no solo te ajusta la fuerza; es también tu margen frente a la rotura.

Los codos mandan: imprime en el plano correcto y redondea cada vértice

Aquí el FDM impone su ley, y es la misma que rige cualquier pieza que flexiona. La impresión es anisótropa: fuerte a lo largo de los cordones, débil entre capas, donde solo aguanta la soldadura de una capa con la siguiente. Un flexor que doble en el plano equivocado no se rompe por flexión del plástico: se abre entre capas como una grieta.

Por eso la orientación tiene que ser deliberada, y "tumbado en la cama" no basta como instrucción. Lo que importa es en qué plano flexiona el muelle respecto al apilado de capas. Imprime la tira plana sobre la cama, con el espesor en Z, y diseña el mecanismo para que la carga útil doble la serpentina dentro del plano XY, no para que la levante en Z. Así el eje neutro de flexión queda en el plano de la cama y cada flexión carga los cordones a tracción y compresión a lo largo, contra el material sólido. Si por el contrario la carga hace que la tira se doble fuera de plano —flexión en Z—, estás tirando justo entre capas, y ese es el caso que delamina. Esta es la misma física de orientación que gobierna todo movimiento flexible impreso, desarrollada en Orientación de capas para el movimiento.

Resuelta la orientación, el peligro se concentra en los codos del zigzag, y es doble. El primero es geométrico: un vértice vivo, una esquina sin radio donde un tramo se une al siguiente, es un concentrador de tensión. La deformación que habías calculado repartida y baja se dispara localmente justo en esa esquina, y el serpentín se agrieta ahí aunque cada tramo estuviera sobradamente dimensionado. Redondea cada curva del zigzag con un radio de acuerdo generoso: no es decoración, es lo que evita trazar, sin querer, la línea por la que la pieza va a partirse. El segundo es de impresión: en un codo cerrado la boquilla frena, gira y deposita material de forma menos limpia, dejando justo ahí la zona más propensa a un defecto. La suma de ambos hace que el serpentín sea, de todos los flexores, el más sensible a la calidad de impresión en los codos: es donde la tensión es máxima y donde el cordón es peor.

No olvides el anclaje. La raíz, donde el serpentín se empotra en el cuerpo, es el punto de momento máximo de toda la pieza y, por tanto, candidato natural a ser el primer sitio que rompe. Trátalo como un codo más: un radio de acuerdo generoso en la transición entre la tira y el cuerpo, no un escalón vivo. Y vigila igualmente el extremo libre, donde acoplas la carga: una transición brusca ahí introduce su propio concentrador y echa a perder el reparto que tanto te ha costado conseguir.

Mantén el ancho y el espesor uniformes a lo largo de toda la serpentina. Conviene ser honesto sobre por qué: la sección constante no iguala la tensión —ya hemos visto que el momento crece hacia la raíz, así que con sección uniforme la tensión también—; lo que te da es predecibilidad e imprimibilidad. Una sección que varía de forma no intencionada concentra la flexión donde la tira es más fina y descarga donde es más gruesa, escondiendo un punto débil que no aparece en ningún cálculo. Si de verdad quisieras igualar la tensión, engrosarías hacia la raíz; eso es otra decisión, deliberada. Lo que no quieres es variación accidental de sección.

Dimensiona contra la fatiga, no contra la rotura

Un muelle no se diseña para sobrevivir a un solo ciclo, sino a muchos miles, y eso cambia el número que tienes que respetar. La deformación admisible de un elemento que flexiona una vez —un encaje a presión que se monta y se queda quieto— se toma como una fracción del alargamiento a rotura. Un muelle que va a ciclar continuamente trabaja contra un techo mucho más bajo, y aquí hay que tener cuidado con cómo se nombra. Los termoplásticos de FDM —sobre todo los amorfos como PLA, ABS o PETG— no tienen un límite de fatiga verdadero como los aceros: su curva S-N sigue bajando, no existe un umbral por debajo del cual la vida sea infinita. Lo que diseñas es una tensión admisible para un número de ciclos objetivo, finito. No hay magia: a más ciclos, menos tensión te puedes permitir.

Y hay un segundo matiz que en FDM pesa más que el primero. La vida a fatiga de una pieza impresa no la gobierna la curva de fatiga del polímero macizo que viene en la ficha técnica, sino la porosidad entre cordones y la adhesión entre líneas y capas. La fatiga real de una pieza FDM es muy inferior a la del material isótropo tabulado y depende fuertemente de la calidad de impresión: exactamente los mismos codos que ya hemos señalado. Diseñar contra un "límite a fatiga del plástico" sacado de una tabla sobreestima la vida; el factor que de verdad manda es lo limpio que salga el cordón en las zonas más cargadas.

El procedimiento, por tanto, tiene dos pasos encadenados. Primero eliges el número de segmentos (y, si el hueco lo permite, la longitud) para que la rigidez te dé la fuerza objetivo en el recorrido que necesitas. Después verificas que, con ese recuento, la tensión máxima —en la raíz, que es donde más momento hay, y en los codos, por bien redondeados que estén— queda holgadamente por debajo de la admisible para los ciclos que esperas, con margen extra por la penalización de la fatiga inter-cordón. Si no queda, no afines la sección: añade margen geométrico. Repartir más el recorrido baja la tensión máxima sin endurecer el muelle de una vez. Es la misma palanca resolviendo dos cosas a la vez: fuerza y vida útil.

Flexor serpentín: palancas de diseño y su efecto
Palanca Efecto sobre el muelle Cuándo tocarla
Número de segmentos Ablanda solo si dejas crecer la longitud total; a huella fija, los tramos cortos se endurecen al cubo Ajuste primario de fuerza, con sitio para alargar
Longitud de cada tramo Flexibilidad ∝ longitud al cubo; el factor más potente Cuando el hueco está cerrado y el conteo no basta
Espesor de la tira Entra al cubo en la rigidez; muy sensible a la boquilla Solo afinado final, tras fijar la geometría
Radio en los codos y en la raíz Quita el concentrador de tensión del vértice; de paso rigidiza el codo Siempre: generoso, nunca vivo
Plano de flexión vs. apilado Debe flexionar en XY, contra los cordones, no levantar la tira en Z Innegociable

Agrietamiento, delaminación, fluencia: tres fallos, tres curas

Conviene nombrarlos, porque cada uno se previene de forma distinta y los tres conviven en la misma pieza. El primero es el agrietamiento en los vértices: tensión concentrada en un codo —o en la raíz— sin radio, que parte el serpentín ahí en pocos ciclos. Se cura con geometría, redondeando cada curva y cada empotramiento. El segundo es la delaminación: una flexión que cae fuera del plano XY y pone la carga a tirar entre capas, abriendo la tira como una grieta limpia, a menudo al primer recorrido grande. Se cura con orientación, haciendo que el muelle flexione dentro del plano de la cama. Ninguno de los dos es cuestión de calibrar mejor; son decisiones de diseño que se toman antes de laminar el modelo.

El tercero es más lento y más traicionero: la fluencia. Si dejas el serpentín comprimido o estirado bajo carga sostenida —un muelle que vive siempre pretensado, no solo cuando lo accionas—, el plástico fluye despacio y el zigzag se va aplanando, perdiendo la fuerza que tenía. La pieza no se rompe: deja de empujar. Es la misma fluencia bajo carga constante que afloja un encaje a presión con los meses, descrita en Interferencia sin agrietar. La defensa principal es de diseño: dimensiona el serpentín para que en reposo trabaje relajado, sin tensión permanente, y que solo se cargue durante el accionamiento. Pero no te confíes del todo: aunque el muelle vuelva a reposo en cada ciclo, un recorrido grande repetido deja un set permanente acumulado —deformación que no se recupera del todo entre ciclos—, así que no es solo la pretensión en reposo lo que alimenta la fluencia, también la amplitud de cada ciclo. Un muelle que pasa casi toda su vida sin pretensión y con recorridos moderados apenas fluye; uno que vive comprimido, o que da recorridos al límite en cada ciclo, tiene fecha de caducidad.

Decidir cuántos segmentos darle es, al final, la misma conversación de cualquier flexor: cuánta fuerza, cuánto recorrido y cuántos ciclos. Fija primero esos tres números, comprueba si tienes hueco para alargar o solo para subdividir, deja que la geometría te dé la rigidez, redondea los codos y la raíz, haz que flexione dentro del plano de las capas, y tendrás un muelle plano que empuja con la fuerza que pediste durante toda su vida de servicio.
