Rótula: articulación de bola para varios ejes

Un pivote te da un eje de giro; una rótula te los da todos a la vez. Una esfera atrapada en un casquillo cóncavo gira en cualquier dirección a partir de un único punto, y eso es justo lo que quieres en el brazo de una cámara, en un soporte orientable o en la cadera de una figura articulada: apuntar a donde sea sin tres bisagras en serie. Pero esa libertad tiene un precio que en FDM se paga en geometría. La bola tiene que entrar en un casquillo que la abraza por más de medio hemisferio —si no, no retiene—, y para entrar tiene que abrirlo. Toda la rótula se juega en ese gesto: cuánto abraza el borde, cuánto cede al encajar y cuánto roza después. Acierta los tres y tienes una articulación que se queda donde la dejas; fállalos y, o no entra, o no sujeta, o se sale a la primera.

Tres grados de libertad desde un solo punto

La cinemática de la rótula es la de una junta esférica: idealmente, el centro de la bola es un punto fijo respecto al casquillo, y alrededor de ese centro la esfera gira libremente. Eso son tres grados de libertad rotacionales concentrados en un único elemento, frente al único grado que te da un pivote de pasador. Pero los tres no valen lo mismo para apuntar. Los dos útiles son el cabeceo y la guiñada: inclinan el vástago y deciden hacia dónde mira lo que cuelga de la bola. El tercero, el alabeo —el giro de la esfera sobre el eje del propio vástago—, no cambia la dirección a la que apuntas: hace girar el brazo sobre sí mismo y, en la mayoría de los montajes, es un grado parásito que ni controlas ni te importa.

La traslación, en el ideal, no existe: el centro no se mueve, solo cambia la orientación. En la pieza real sí hay algo de traslación, y conviene tenerlo claro desde el principio, porque es el mismo fenómeno que más abajo llamamos bamboleo: la holgura y la elasticidad del borde dejan que el centro se desplace un poco bajo carga. Una rótula bien apretada lo reduce casi a nada; una floja lo convierte en juego visible.

Lo que limita el rango no es la esfera, es el cuello: el vástago que une la bola con la pieza de fuera tropieza contra el borde del casquillo cuando inclinas demasiado. El ángulo de barrido útil es, por tanto, el que hay entre la posición de reposo y el momento en que el cuello topa con el borde. Un cuello fino te da más rango; un cuello grueso lo recorta. Diseña el cuello pensando en el cono de movimiento que realmente necesitas, no en el máximo teórico.

El borde retiene porque abraza más de medio hemisferio

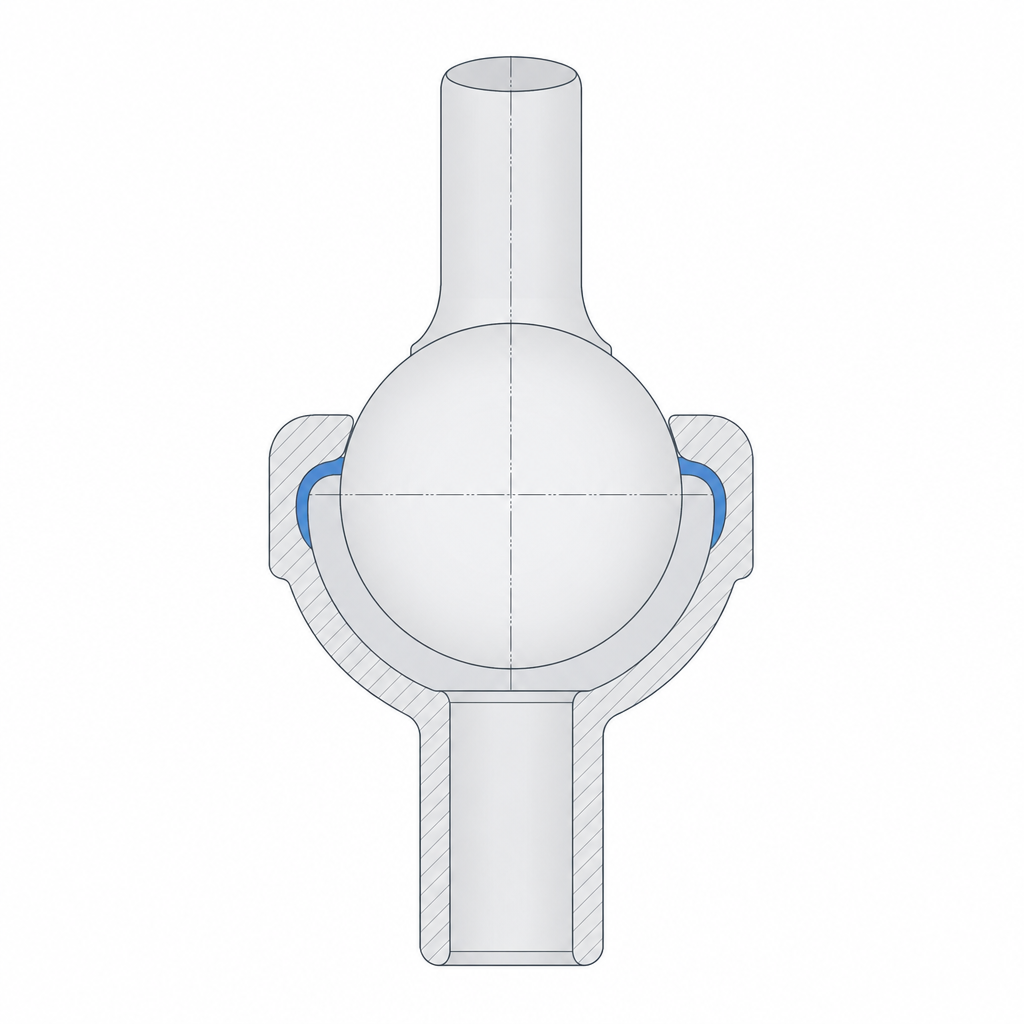

Aquí está la física que hace que una rótula sea una rótula y no una bola suelta en un cuenco. Para que la esfera quede capturada, el casquillo tiene que cerrarse sobre ella más allá del ecuador: abrazar más de un hemisferio. Si el borde del casquillo se queda justo en el diámetro máximo de la bola o por debajo, nada impide que la esfera salga tirando en línea recta; el casquillo es entonces un apoyo, no una retención. En cuanto el borde pasa del ecuador, sacar la bola exige volver a deformar esa pestaña para que la abertura crezca hasta el diámetro de la esfera, y esa deformación es la barrera que la mantiene dentro.

Lo que se deduce de ahí es que el casquillo es un snap-fit anular disfrazado de cuenco. Montar la rótula es exactamente eso: encajarla a presión. La bola empuja la pestaña de retención, la pestaña se abre hasta dejar pasar el ecuador y luego se cierra por detrás atrapándola. Todo lo que sabes de encajes anulares aplica —cuánto solapa el borde sobre la bola es el equivalente al saliente de un gancho, y decide a la vez la fuerza de inserción y la de retención—. Por eso conviene leer la rótula con la cabeza puesta en Snap-fits que no se sueltan: el borde que abraza demasiado no entra sin partirse, y el que abraza poco no sujeta; el punto bueno está en que la pestaña pueda flexionar lo suficiente para tragar el ecuador y recuperarse después sin haberse plastificado.

Y ten presente que la pregunta "rango contra retención" admite una respuesta mejor que recortar el abrazado por todo el perímetro. El rango lo limita el choque del cuello contra el borde; la retención la da el solape pasado el ecuador. Son dos cosas en sitios distintos: puedes rebajar localmente la altura del borde —un escote en el lado hacia el que más inclinas— para ganar barrido, sin tocar el abrazado ecuatorial en el resto del contorno. Un casquillo con escote local te da el cono de movimiento que pides reteniendo igual de bien. No tienes que elegir entre las dos cosas en todo el perímetro a la vez.

La fricción es lo que la fija

Una rótula de cámara no vale de nada si gira libre: cae por su propio peso en cuanto sueltas. Lo que la mantiene apuntando es el par de fricción en el contacto bola-casquillo, y ese par tiene que superar el momento que el peso del brazo ejerce respecto al centro de la esfera. Aquí el ajuste juega al revés que en una articulación libre: no buscas holgura, buscas apriete. La bola tiene que entrar contra el casquillo con interferencia suficiente para que la presión de contacto genere la fricción que sostiene la posición.

Eso te mete en un compromiso fino entre dos fallos opuestos. Demasiado apretado y la rótula se agarrota: cuesta orientarla, y al forzarla castigas el borde. Demasiado holgada y se bambolea y se cae: no hay presión, no hay fricción, no hay retención de posición. El número que separa ambos es de unas pocas décimas de milímetro de interferencia al diámetro —del orden de 0,1–0,3 mm de arranque—, y lo mueve tu impresora. Por eso la rótula es un caso de manual de calibración del ajuste sobre la pieza real, no sobre el nominal: el mismo método de Tolerancias para piezas que se mueven, pero buscando el lado apretado de la escala, no el deslizante.

Y aquí el material pesa tanto como la cota. El PLA es mal candidato para una retención que tenga que durar: fluye despacio a temperatura ambiente (creep) y se reblandece con poco calor —el sol directo o el interior de un coche bastan para que un soporte de cámara en PLA se venga abajo solo—. Para retención por fricción sostenida quieres PETG, ABS o poliamida, o mejor aún un par de materiales distintos: una bola dura y rígida contra un casquillo algo más flexible, que abraza sin agrietarse y mantiene la presión. Plástico contra plástico del mismo material es lo que peor envejece.

Orienta para controlar el escalonado de la esfera

Una esfera es la peor amiga del FDM: la impresora la construye en capas planas, así que su superficie sale facetada, escalonada en anillos allí donde cada capa cambia de radio. En la rótula esos escalones caen justo en la zona que más importa, la franja que roza contra el casquillo, y son los que hacen que el giro salga áspero, a tirones, en lugar de suave. El escalonado es peor en las zonas casi horizontales de la esfera —cerca de los polos, donde el radio cambia mucho por capa— y más fino donde la pared va casi vertical, en torno al ecuador.

No los eliminas, pero la orientación decide dónde se concentran. Y aquí no te engañes con una solución demasiado limpia: la franja de contacto de una rótula no es un punto, es una banda ancha. Buena parte del hemisferio inferior soporta carga y el borde toca cerca del ecuador, así que no puedes meter toda la zona de contacto en la parte vertical. Lo que sí puedes es elegir dónde cae lo peor del facetado: orienta la bola para que la franja más cargada, la que de verdad sostiene el peso y por la que más barres, quede en la zona más vertical posible, y empuja los polos —donde el escalonado es grosero— hacia un lado que apenas trabaje. Es un reparto, no una cura: mejoras una franja a costa de otra, y eliges cuál sacrificar.

El casquillo pide lo contrario de lo que la intuición sugiere. Como es el encaje a presión que se abre para tragar la bola, su borde no puede salir ni soldado ni con la pared sobredimensionada: si la pestaña queda como un voladizo que la impresora cierra mal, o como una pared tan gruesa que no flexiona, el montaje la parte. Orienta y dimensiona el casquillo como lo que es —un anillo que debe abrirse— y dale al borde el grosor justo para retener y trabajar a flexión, ni más. La bola suele salir mejor con el mínimo soporte posible: cualquier solución que evite un soporte denso pegado a la superficie esférica, porque ese soporte deja una cicatriz justo en la pista de rodadura. Si la partes para imprimirla, no la cortes por el ecuador —ahí caería la junta justo en la zona de contacto, el peor sitio para una discontinuidad—: lleva el plano de partición a un polo, fuera de la franja que barre.

Por encima de todo está la regla que gobierna cualquier pieza que flexiona: el borde del casquillo trabaja a flexión cada vez que encajas la bola, así que sus capas no pueden quedar orientadas de modo que esa flexión las separe. Un borde impreso de canto, con la línea de capa perpendicular a la dirección en que tiene que abrirse, se delamina al primer montaje en vez de flexionar. Es el mismo principio que rige todo lo que se dobla en una pieza FDM, desarrollado en Orientación de capas para el movimiento: orienta el contorno del casquillo para que el borde flexione a lo largo de los cordones, no entre capas.

Cómo falla y cómo evitarlo

Una rótula impresa falla de tres maneras, y las tres se anticipan desde el diseño. La primera es que la bola se sale del casquillo: el borde retenía poco —no llegaba a abrazar bien pasado el ecuador, o era demasiado fino para mantener cerrada la abertura— y un tirón axial la libera. Se corrige dándole al borde más solape sobre la bola, dentro de lo que permita seguir pudiendo montarla, o con el escote local que da barrido sin sacrificar abrazado.

La segunda es el agarrotamiento y el desgaste por el escalonado: el contacto entre la esfera facetada y el casquillo no es suave, raspa, y con el uso esos escalones se liman dejando juego donde antes había apriete. Se mitiga con la orientación que hemos visto, pero la palanca más barata es de fabricación, no de diseño: roda la junta ciclando el movimiento unas cuantas veces para que asiente, mete una pizca de lubricante seco o de grasa de PTFE en el contacto, y si la calidad de giro importa de veras, lija o pule ligeramente la bola antes de montarla. Es lo primero que se hace en la práctica con un soporte orientable, y resuelve más que cualquier ajuste de cota.

La tercera es la pérdida de fricción de retención con el tiempo, y conviene separar dos causas distintas porque tienen remedios distintos. Una es el desgaste: la superficie se pule y deja juego, lo que ya hemos tratado. La otra es la relajación del borde: la pestaña, que vive flexionada y precargada apretando contra la bola, pierde esa precarga con los meses por fluencia del material —se queda con una deformación permanente y deja de empujar—. La primera la frenas con material más duro y rodaje cuidado; la segunda, eligiendo un plástico poco dado a fluir y diseñando para que el borde no quede pretensado de más en reposo. Cuando la articulación tenga que sostener un peso considerable durante mucho tiempo, asume que la rótula impresa sirve para orientar, no para soportar: ahí, una holgura bien medida cuenta tanto como en cualquier otra unión, y el punto de partida lo tienes en Tolerancias para piezas que se mueven.
