Cola de milano deslizante: raíl trapezoidal macho y hembra

Una cola de milano es la guía lineal que no necesita ni tapas, ni retenes, ni un solo tornillo para impedir que el carro se salga: lo atrapa la propia forma. Un raíl con sección de trapecio invertido —ancho por la base, estrecho por arriba— entra en una ranura del mismo perfil, y a partir de ahí solo puede hacer una cosa: deslizar a lo largo. Tirar hacia arriba, hacia los lados o intentar bascularlo no sirve de nada, porque los dos flancos inclinados se interponen. Es elegantísima por lo que ahorra y traicionera por una sola cifra: la holgura entre flancos. Aciértala y tienes una corredera firme y sin juego; fállala por una décima y o se agarrota a mitad de recorrido o baila lateralmente como si no hubieras puesto la cola de milano para nada.

Por qué la forma sujeta sola

La cinemática es la de un cuerpo al que le quitas, sobre el papel, cinco grados de libertad y le dejas uno. Un sólido suelto en el espacio puede trasladarse en tres ejes y girar en otros tres; la cola de milano cancela cinco de esos seis movimientos con geometría pura y conserva solo la traslación a lo largo del raíl. El truco está en los flancos: al estar inclinados hacia dentro, los dos forman un par de cuñas que convergen por arriba. El carro no puede levantarse ni desplazarse de lado porque cualquiera de esos dos movimientos empuja un flanco contra el otro a través de la cuña; no hay por dónde escapar más que a lo largo. Lo que en una guía rectangular exigiría una tapa de cierre superior, aquí lo resuelve el ángulo del trapecio. Por eso una cola de milano bien hecha sujeta en todas direcciones sin una sola pieza añadida.

Y digo "sobre el papel" porque la holgura que necesitas para que deslice deja algo de juego real: con hueco entre flancos, el carro conserva un poco de cabeceo y guiñada. La restricción es nominal, no perfecta, y por eso el ajuste se pelea entre dos males —que agarrote o que baile— en lugar de existir un punto único e ideal.

Ese ángulo es la primera decisión de diseño, y es un compromiso físico, no estético. La convención manda medirlo respecto a la base, y conviene fijarla antes de discutir nada: un ángulo pequeño —flanco muy tumbado, hacia los 30° o menos sobre la base— es el más retentivo, porque la cuña queda más cerrada y opone más superficie a que el carro se levante. Un ángulo grande —flanco más vertical, acercándose a los 60°— retiene peor pero desliza con menos rozamiento bajo carga, porque la cuña aprieta menos. Y si lo sigues abriendo hacia los 90° dejas de tener una cola de milano: el flanco se pone vertical, la cuña desaparece y queda una ranura recta que el carro abandona tirando hacia arriba. Para FDM, un rango cómodo vive entre los 30° y los 60° respecto a la base; cerrado cuando lo que pides es retención, abierto cuando lo que pides es recorrido suave.

La holgura entre flancos lo decide todo

El comportamiento de toda guía deslizante se decide en el hueco entre las superficies que rozan, y en la cola de milano se agrava: el contacto es largo y se da en dos flancos a la vez. Aquí no hay un único punto de ajuste como en un pivote; hay dos planos inclinados deslizando en paralelo a lo largo de todo el raíl, y la holgura cuenta por flanco, no por el ancho total de la ranura. Si dibujas el macho y la hembra al mismo perfil pensando que ya correrá, no correrá: las paredes impresas se cierran la una contra la otra y el carro no entra, o entra forzado y se queda clavado.

El valor de arranque razonable para una corredera que deslice firme y sin juego es del orden de 0,15 a 0,2 mm por flanco, ajustado a tu calibración. Si la quieres a presión —un módulo que entra una vez y queda fijo— bajas hacia cero o entras en interferencia; si la quieres holgada y suelta puedes subir, a costa de aceptar cabeceo. Conviene entender por qué ese hueco es a la vez crítico y poco indulgente. El contacto de una cola de milano es extenso: cuanto más largo el raíl, más superficie roza y más se nota cualquier exceso de apriete. Una holgura que en un tramo corto desliza perfecta puede agarrotar en un raíl largo porque la fricción se acumula a lo largo de todo el contacto. Y en sentido contrario, una holgura demasiado generosa deja juego lateral: el carro cabecea entre los flancos, golpea de un lado al otro y pierde toda la precisión que justificaba elegir esta guía. El margen entre "agarrota" y "baila" es estrecho: cabe en una sola décima.

El vértice del trapecio agarrota antes que el flanco

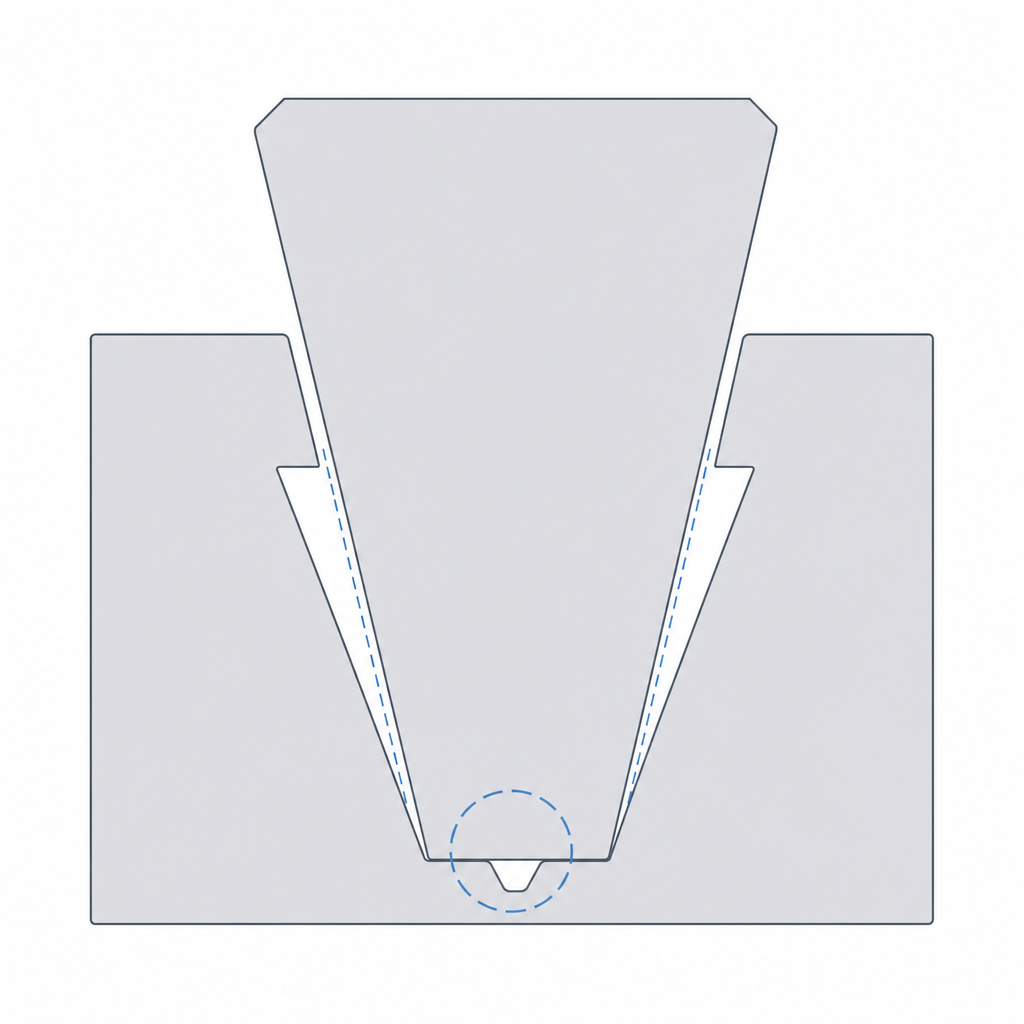

Hay una causa de apriete que no tiene nada que ver con la holgura nominal de flanco y que pilla por sorpresa: los vértices internos del trapecio. Donde un flanco se encuentra con el fondo o con la cara superior, la hembra deja una esquina cóncava y el macho una convexa, y la impresora no las hace nunca a inglete perfecto. El cordón redondea la esquina convexa del macho y deja material sobrante en la cóncava de la hembra, de modo que ambos vértices chocan antes de que los flancos lleguen a asentar. El raíl se queda apoyado en las esquinas, no en las caras que de verdad deben deslizar, y aprieta con una holgura de flanco que sobre el papel era correcta.

El arreglo es un alivio en el vértice: un pequeño filete o, mejor, una ranura de descarga en el rincón cóncavo de la hembra que se trague el material sobrante de la esquina del macho. Con ese hueco, los flancos asientan donde deben y la holgura que calculaste es la que de verdad trabaja. Añade además un chaflán de entrada en la boca de la ranura: una rampa corta que guíe el carro al embocar reparte el primer apriete y evita que raspe justo al empezar, que es donde más cuesta arrancar el deslizamiento.

Los raíles largos se contraen y se alabean

Hay modos de fallo que solo aparecen cuando el raíl crece, y nacen del enfriamiento. El plástico se contrae al enfriar de forma aproximadamente proporcional a la longitud, así que un raíl largo acaba algo más corto que el nominal que dibujaste; y como macho y hembra tienen masa y geometría distintas, no se contraen igual, y el ajuste que clavaste en un tramo corto puede salir apretado o flojo en uno largo. A eso se suma el alabeo: una pieza alargada tiende a despegar los extremos de la cama y a curvarse, y un raíl curvado deja de deslizar recto. No es un defecto de tu modelo; es que la holgura efectiva ya no es uniforme de punta a punta.

La consecuencia práctica es que la holgura de una cola de milano no se calibra solo en función de la fricción que quieres, sino también de la longitud. Para raíles largos conviene abrir un poco el hueco por flanco respecto a un tramo corto. Cuentas con que la contracción y el alabeo se comerán parte del margen y con que el rozamiento acumulado castiga más. Y antes que abrir el hueco, ataca la causa: buena adherencia a la cama, falda o ala si hace falta, y temperatura de placa estable son lo que mantiene recto el raíl largo. Es la diferencia entre una guía que desliza igual de suave por todo su recorrido y una que entra bien por un extremo y se atasca por el otro.

Orienta la impresión: a lo largo o de pie, pero conoce el precio

La orientación decide la calidad de las dos superficies que hacen el trabajo, y aquí hay un compromiso real que conviene mirar de frente en vez de esquivarlo.

Lo natural es imprimir el raíl tumbado sobre la cama, con el eje de deslizamiento recorriendo el plano horizontal y el perfil del trapecio creciendo en sección a medida que sube la pieza. Así los cordones salen largos y paralelos al movimiento, que es justo lo que pide una superficie que va a deslizar. El precio es geométrico y hay que asumirlo: si el perfil sube en Z, uno de los flancos inclinados queda como saliente y el otro como voladizo colgante. Ese voladizo, si el ángulo es agresivo, sale descolgado, rugoso y fuera de cota, y un flanco así no desliza: raspa y se lleva por delante el ajuste que calibraste. Un ángulo de flanco moderado suele quedar dentro de lo que la impresora sostiene sin soporte; un flanco muy tumbado puede necesitar que orientes la pieza para presentar ese flanco como cara ascendente, o un soporte que luego degrada el acabado.

La alternativa libre de voladizos es imprimir de pie, con el eje de deslizamiento en vertical: entonces cada capa es una sección trapezoidal plana, sin un solo flanco colgando, y las dos caras salen limpias. Pero pagas en otra moneda: la carga de deslizamiento pasa a tirar entre capas, que es el plano débil de una pieza FDM, y un raíl alto de pie es más propenso al alabeo y limita la longitud a lo que cabe en altura. No hay una orientación gratis. Para raíles largos de carga moderada, tumbado con un ángulo de flanco que no cuelgue suele ganar; cuando el ángulo es muy cerrado o la pieza corta, de pie te da flancos impecables a cambio de vigilar la dirección de carga. Ese mismo razonamiento de alinear los cordones con el movimiento es el que gobierna Orientación de capas para el movimiento.

Cuándo es la guía correcta y cuándo no

La cola de milano deslizante brilla como guía lineal de carga moderada sin holgura: topes ajustables; mordazas; módulos intercambiables que entran por un extremo y quedan atrapados sin tornillos; correderas que deben quedar firmes sin cabecear. Si además le añades un tope al final del recorrido, deja de ser solo una guía y se convierte en una unión fija que solo se desmonta sacando el carro por donde entró. Es, en esencia, la versión móvil de la junta de ebanistería: la misma forma que en carpintería impresa fija dos piezas para siempre, aquí se calibra para que una deslice sobre la otra. Esa frontera entre la versión fija y la deslizante la traza Carpintería impresa: colas de milano y juntas.

Donde no la quieres es en recorridos muy largos con ajuste apretado, porque el rozamiento del doble flanco se acumula hasta agarrotar; en cargas que tiren fuerte de separar el carro del raíl, donde un perfil con retención positiva trabaja más tranquilo; y en cualquier sitio donde necesites suavidad de deslizamiento por encima de la rigidez, porque el contacto extenso de plástico contra plástico siempre rozará más que un par de superficies cortas. Los modos de fallo son las caras del mismo ajuste mal calibrado: agarrotamiento por fricción cuando el raíl es largo o el ajuste apretado, vértices que chocan antes de que asienten los flancos, juego lateral cuando la holgura sobra, y flancos ásperos que raspan cuando la orientación dejó una cara colgando. Acierta el ángulo, reparte el hueco por flanco con la cabeza puesta en la longitud, alivia los vértices y túmbala bien sobre la cama: con esas decisiones, la forma hace sola el resto del trabajo.
