Correa en V y correa redonda: tracción por fricción

Una correa en V no tira de la polea: se acuña en ella. Esa es toda la diferencia, y es lo que hace que una transmisión flexible sin un solo diente transmita más par del que su tensión parecería permitir. No hay engrane, no hay forma que encaje en otra forma; hay una correa lisa apretada contra una garganta y un coeficiente de fricción haciendo el trabajo. Eso le da tres virtudes que la dentada no tiene —tolera la desalineación, va silenciosa y patina ante una sobrecarga en lugar de partir nada—, a cambio de una renuncia: no garantiza sincronía. Si tu mecanismo puede vivir con que el árbol de salida pierda alguna vuelta bajo carga, la tracción por fricción es la transmisión más sencilla y robusta que vas a imprimir. Y casi todo se juega en el ángulo de una garganta y en cómo termina la superficie de la pista.

Por qué la V multiplica la fuerza, y el cabrestante pone el techo

Empecemos por la física, porque dimensionar a ciegas aquí da una transmisión que patina cuando no debe o que se rompe cuando debería patinar. El par que una correa de fricción transmite antes de deslizar lo fija la ecuación del cabrestante (o de Euler-Eytelwein): la relación entre la tensión del ramal tenso y la del ramal flojo crece de forma exponencial con el abrazo y con el rozamiento: T_tensa / T_floja = e^(μθ), donde μ es el coeficiente de fricción y θ el ángulo de abrazo en radianes. Lo exponencial es lo que importa. Subir un poco el abrazo —pasar la correa por más arco de polea— o subir un poco μ no suma par, lo multiplica. Es la misma razón por la que dos vueltas de cabo en un noray sujetan un barco que tú no podrías frenar a pulso: el rozamiento se compone sobre sí mismo a lo largo del contacto.

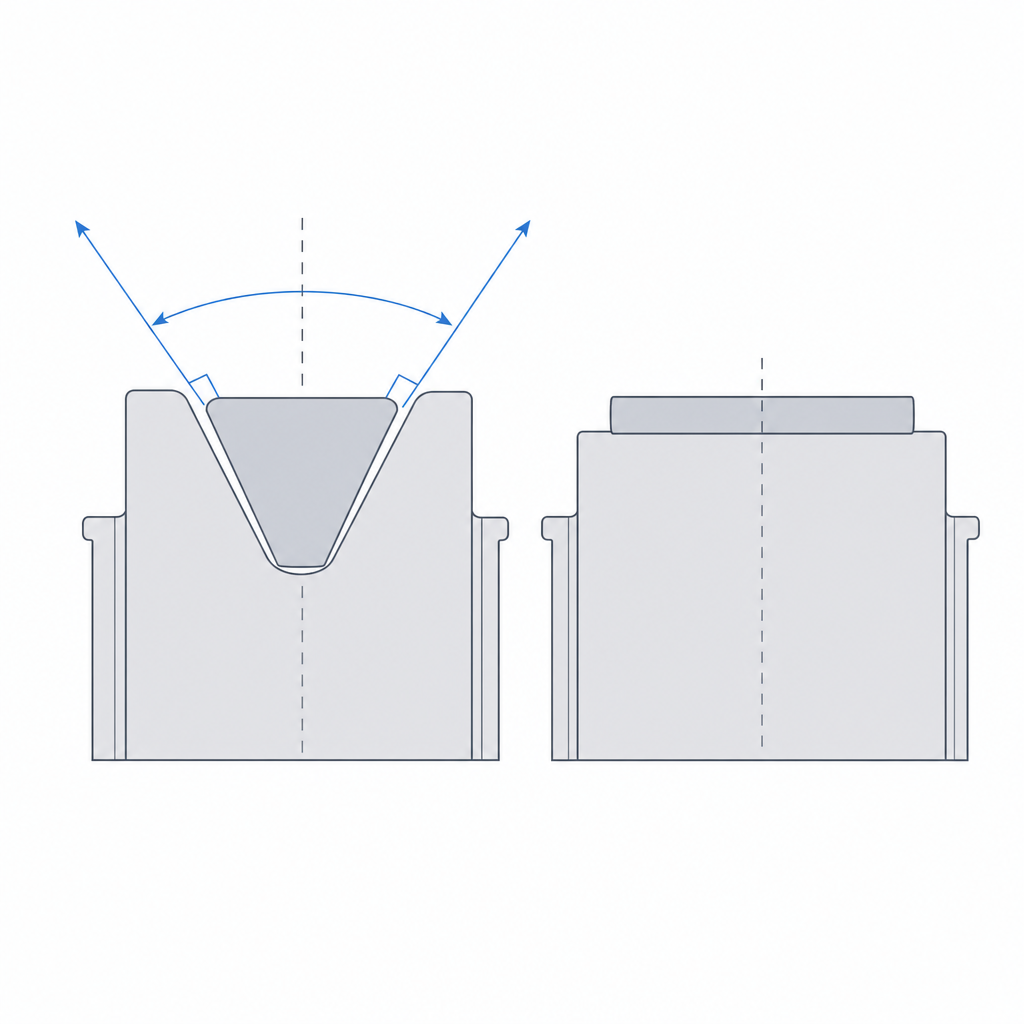

La correa en V no añade un segundo factor por fuera de esa ecuación: amplifica el rozamiento dentro del mismo exponencial. Una correa plana apoya su cara contra la pista y la fuerza normal que genera el rozamiento es, sin más, la presión de la correa contra la polea. Una correa en V no apoya una cara: introduce una cuña en una garganta, y la tensión la empuja a clavarse entre las dos paredes inclinadas. Esas paredes reaccionan con una fuerza normal a cada flanco, y la geometría de la cuña hace que la suma de esas dos normales sea mucho mayor que la fuerza con la que la correa se hunde. El efecto entra en el cabrestante como un μ efectivo, μ/sin β, donde β es el semiángulo de la garganta: T_tensa / T_floja = e^(μθ/sin β). Con una garganta total de unos 40° —unos 20° por flanco—, el factor 1/sin β vale 1/sin(20°) ≈ 2,9, próximo a tres. Por eso la V transmite tanto más par para la misma tensión: no es que agarre con más fuerza, es que la garganta convierte una fuerza de hundimiento modesta en una presión de flancos grande, y esa presión se mete dentro del exponente.

Cuándo la fricción gana a los dientes

La pregunta no es si la fricción es peor que el engrane —lo es, en sincronía— sino si tu mecanismo necesita esa sincronía. Una correa dentada no patina jamás: cada diente fija la posición del árbol de salida respecto al de entrada, y eso es justo lo que quieres en un eje de cámara, un cabezal de impresora o cualquier sitio donde la posición importe. Pero esa virtud tiene un precio. La dentada exige buena alineación entre poleas, introduce ruido de engrane, y cuando algo se atasca no cede: transmite todo el par hasta que algo se parte, y lo que se parte suele ser el diente más débil del tren.

La correa lisa, en V o redonda, hace lo contrario en cada punto. Tolera desalineación porque no hay diente que tenga que caer en su hueco; la correa simplemente se reacomoda en la garganta. Va silenciosa porque no hay impacto de engrane, solo contacto continuo. Y, lo más útil, patina antes de romper: cuando el par pedido supera al que el cabrestante puede sostener, la correa desliza sobre la pista y disipa la sobrecarga como calor en lugar de descargarla sobre el mecanismo. Es un embrague de seguridad gratis, integrado en la propia transmisión —pero solo para sobrecargas breves y ocasionales. Un atasco sostenido con la correa patinando a plena tensión genera muchísimo calor en segundos y puede vidriar la pista y quemar la correa de una sola vez. Como protección ante un tope puntual, perfecto; como estado de funcionamiento, destructivo.

La correa de sección redonda añade una libertad geométrica que ni la plana ni la dentada tienen: alojada en una garganta semicircular, apoya igual venga por donde venga, así que admite cambios de plano. Puedes llevar el movimiento de un eje horizontal a uno vertical, retorcer la trayectoria, trazarla en tres dimensiones por encima de obstáculos. Una correa dentada tolera mal la desalineación angular libre —puede cambiar de plano con rodillos guía, pero a costa de complicación y restricciones—; una redonda solo necesita que la garganta la reciba, y una garganta semicircular la recibe en cualquier orientación. Para mecanismos compactos donde los ejes no son paralelos, esto resuelve de un trazo lo que con dientes exigiría engranajes cónicos o juntas cardán.

Imprime la polea de pie y deja la garganta limpia

Toda la física anterior depende de dos superficies: los flancos de la garganta y la pista por la que roza la correa. Las dos se ganan o se pierden en la orientación de impresión. Imprime la polea con el eje vertical, la garganta abierta hacia arriba, generada por revolución alrededor del eje Z. Así el flanco interior queda como un voladizo de revolución que cada capa va cerrando hacia el centro, sin soporte. El flanco exterior, en cambio, es un voladizo que se abre hacia afuera: si la V es profunda y estrecha, su inclinación se queda dentro de los ~45° imprimibles sin soporte; si es poco profunda y muy ancha, puede pasarse de ese límite y necesitar soporte o un chaflán de salida. La regla práctica: garganta más profunda que ancha imprime limpia de pie. Es justo lo contrario de tumbarla. Una polea impresa de canto saca la garganta como una sucesión de escalones de capa cruzando los flancos. Esos escalones ni acuñan bien ni dejan rozar limpio, y además exigen soporte dentro del canal —soporte que arranca dejando la pista rugosa donde más lisa la querías. Por qué la orientación manda sobre el acabado y la resistencia se desarrolla en Orientación de capas para el movimiento; aquí la consecuencia es directa: de pie y profunda, garganta limpia; de canto, garganta inservible.

Imprime los flancos de la V con el ángulo estándar, en torno a esos 40° totales, y las paredes lisas: nada de texturas ni de chaflanes innecesarios en la zona de contacto. Y aquí hay una jugada que va contra la intuición de cualquier otro ajuste impreso. Casi siempre quieres bajar la fricción de las piezas que rozan; en una transmisión por fricción la quieres subir, porque μ entra en el cabrestante de forma exponencial. La pista impresa sale del laminado con las marcas de capa y un acabado mediocre que da un μ pobre. Lijar ligeramente la pista, o sellarla con una pasada que homogenice la superficie, sube el coeficiente de fricción y con él el par que la transmisión sostiene antes de patinar. Pero ojo: ese acabado basto es transitorio. La propia correa pule la pista con el uso —el vidriado que verás más abajo—, así que el lijado no es un ajuste único sino mantenimiento recurrente; cuenta con repetirlo cuando la transmisión empiece a deslizar sola.

El patinaje: de defecto a par de diseño deliberado

En una transmisión dentada el deslizamiento es un fallo. Aquí lo conviertes en una especificación. Como la correa patina cuando el par pedido supera al del cabrestante, puedes elegir a qué par patina ajustando la tensión de montaje: menos tensión, antes desliza; más tensión, más aguanta antes de ceder. Dimensiónala para que la transmisión deslice justo por debajo de la carga que dañaría el mecanismo, y has incorporado un limitador de par sin un solo componente añadido. Si el árbol de salida se bloquea un instante, la correa patina y disipa; cuando se desbloquea, vuelve a traccionar. El mecanismo no llega a ver nunca la sobrecarga —siempre que el bloqueo sea breve, porque un patinaje prolongado quema la correa antes de salvar nada.

Esto pide tratar la tensión como un parámetro de diseño, no como "lo que quede al montar". Demasiada y pierdes la protección: la correa transmite el atasco entero y rompes algo. Demasiado poca y patina en uso normal, lo que —como verás— se castiga solo. El punto bueno es una tensión que aguante el par de trabajo con un margen razonable y ceda antes del par destructivo. Y como μ de una pista impresa deriva con el uso, dale margen: un cálculo al límite hoy es una transmisión que patina la semana que viene cuando la pista se pule sola.

Los tres modos en que esta transmisión se degrada

Conviene nombrar los fallos para reconocerlos antes de que te dejen tirado, porque los tres avisan.

El primero es el vidriado de la pista. La correa, al rozar, va puliendo el plástico de la pista hasta dejarlo brillante y liso —vitrificado—. Suena a mejora, pero es lo contrario: una pista vidriada tiene μ más bajo que la pista mate original, y como μ manda exponencialmente en el cabrestante, ese descenso se traduce en más patinaje para el mismo par. Es un fallo que se realimenta: patina, se calienta, se pule más, patina más. Si una transmisión que iba fina empieza a deslizar sola con el uso, mira la pista: si brilla, está vidriada, y toca relijarla para devolverle el agarre.

El segundo es que la correa trepe fuera de la garganta. Si la desalineación entre poleas es excesiva, la correa entra en la garganta forzada hacia un flanco, monta sobre el borde y acaba saltándose la garganta o saliéndose por completo. La V tolera desalineación, pero no ilimitada: pasado cierto ángulo, la cuña que la sujeta es justo lo que la hace trepar por el flanco en lugar de asentarse en el fondo. Alinea las poleas dentro de lo razonable y dale a la garganta profundidad suficiente para que la correa quede contenida.

El tercero es el desgaste de la cara de la correa por calor de fricción, y es la consecuencia directa de tensar de menos. Una correa floja no acuña del todo: micropatina de forma continua incluso bajo carga normal, y ese deslizamiento permanente genera calor en la cara de contacto. El calor reblandece el material de la correa, que se desgasta, se reseca y acaba agrietándose por el flanco. La paradoja es que la correa floja, que parece la opción suave con el mecanismo, es la que se autodestruye: el patinaje útil es el ocasional ante una sobrecarga, no el continuo por falta de tensión.

Cómo fijar la polea al eje

Queda el detalle que decide si toda esta transmisión sirve de algo: cómo amarras la polea a su árbol, porque una polea que gira loca sobre el eje no transmite nada por mucho que la garganta acuñe perfecto. El cubo impreso rara vez aguanta el par directamente sobre un eje liso —patina en el agujero antes que en la correa—, así que el cubo suele alojar un prisionero que muerda un plano del eje, o un inserto roscado embebido que reciba ese prisionero con rosca metálica en lugar de plástico. Cómo se aloja ese hardware metálico en el plástico sin agrietar el cubo ni dejarlo flojo es un tema en sí mismo, y lo tienes en Hardware embebido: imanes, rodamientos e insertos.

Con la garganta limpia, la pista agarrando y la polea bien amarrada al eje, tienes una transmisión que perdona la desalineación, va callada y te protege de los atascos patinando en vez de partirse. La sincronía es el precio; si la necesitas exacta, esa es otra familia de correa y otra decisión, pero para todo lo demás, la tracción por fricción es difícil de superar en sencillez.
