Palanca acodada (toggle): fuerza enorme cerca del punto muerto

Aprietas una abrazadera de palanca con dos dedos y sujeta una pieza con una fuerza que no lograrías ni con la mano entera. No hay engranajes ni tornillos dentro: solo dos eslabones articulados que, al estirarse hasta casi alinearse, multiplican hasta valores enormes lo que aplicas en la palanca. Y cuando llegan al final, se quedan ahí: la pieza queda apretada y tú sueltas, porque el mecanismo se ha bloqueado solo. Toda esa magia —la fuerza que aparece de la nada y el cierre que no se abre— vive en los pocos grados que separan los dos eslabones cuando están a punto de quedar rectos. Entender qué pasa exactamente en ese ángulo es entender el mecanismo entero.

Por qué la fuerza se dispara cerca del punto muerto

Un toggle se reduce a dos eslabones unidos por un pasador central, con los otros dos extremos anclados: uno a un punto fijo, el otro a la pieza que se aprieta. Empujas el pasador central hacia la línea que une los dos anclajes, y a medida que los eslabones se acercan a quedar rectos —el punto muerto, donde los tres pasadores están alineados—, la fuerza de salida se dispara.

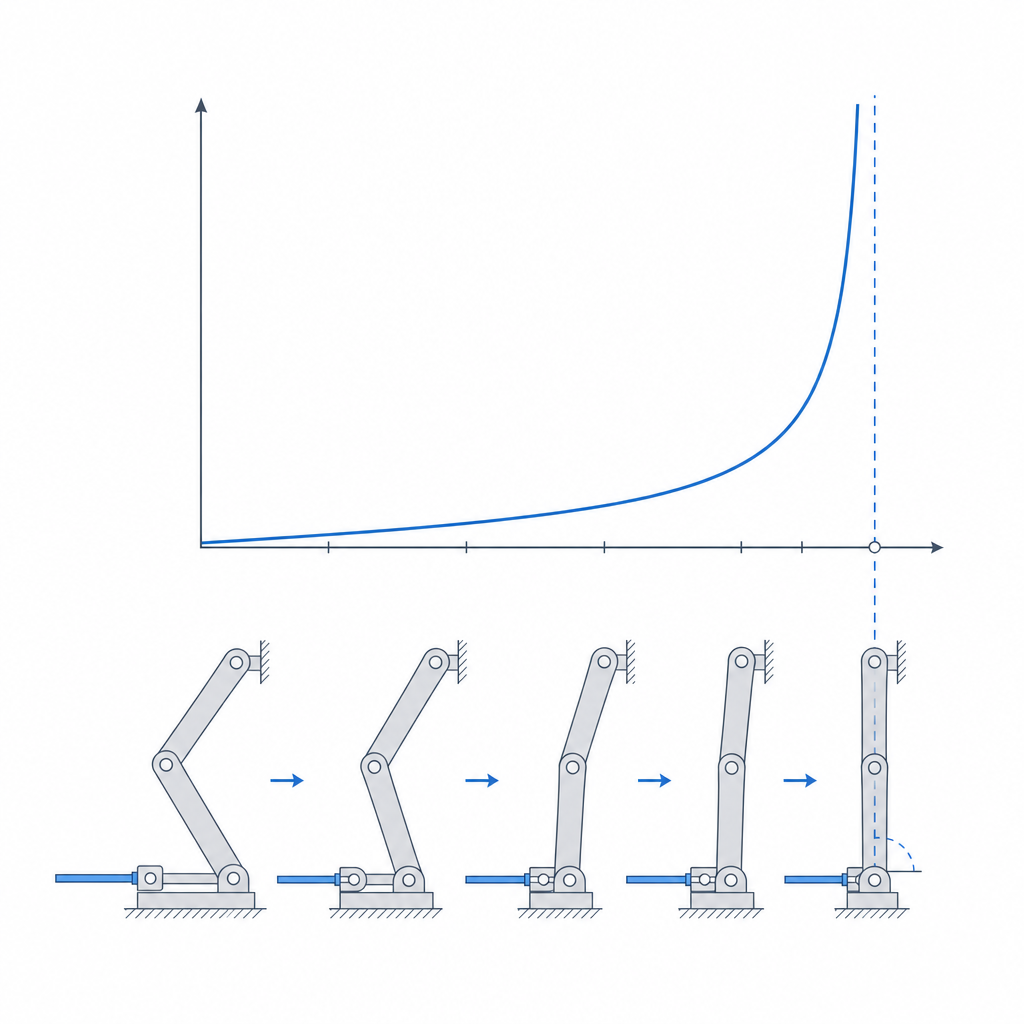

La razón es puramente geométrica, y conviene analizarla en términos del ángulo. Llama θ al ángulo que forma cada eslabón con la línea de los anclajes. La fuerza que aplicas en el pasador central es casi perpendicular a esa línea, pero la fuerza útil —el apriete— sale a lo largo de los eslabones, casi paralela a ella. Para un toggle simétrico empujado en el pasador central, la fuerza de salida vale F_in dividido entre 2·tan θ: el factor dos aparece porque tu empuje se reparte entre los dos eslabones, y la cotangente del ángulo es lo que hace el resto. Con los eslabones a 45°, ese reparto te deja en media unidad de salida por unidad de entrada; lo interesante no es el número absoluto, sino cómo crece al cerrar el ángulo. A 10° la cotangente vale casi seis; a 2°, casi treinta; y cuando θ tiende a cero, tan θ tiende a cero y la fuerza de salida tiende teóricamente a infinito. No es que el mecanismo cree energía. Es que, cerca del alineamiento, un desplazamiento grande de tu mano produce un acercamiento minúsculo de los anclajes: casi toda tu entrada se proyecta como apriete y cada vez menos se gasta en mover el pasador. Cambias recorrido por fuerza: es lo que hace cualquier amplificador mecánico.

Hay que separar dos cosas que a menudo se confunden. Una es la ventaja geométrica del toggle, la que va con 1/(2·tan θ). Otra es la ventaja total del mecanismo, que incluye además el brazo de la palanca de mano con que accionas el pasador. La ventaja total es el producto de ambas: la palanca escala toda la curva de forma lineal, y la geometría del toggle la dispara al final. Por eso, cerca del cierre, unos grados menos de θ valen más que duplicar el brazo de palanca: en ese régimen la cotangente manda. Lejos del punto muerto la cosa se invierte, y ahí sí el brazo de palanca es tu mejor multiplicador.

Ese infinito teórico es, claro, una abstracción: el rozamiento, la flexión de los eslabones y la holgura de los pivotes imponen un techo muy real antes de llegar ahí. Pero la lección práctica es sólida: la fuerza de apriete no la decides con la palanca de mano, sino con lo cerca del punto muerto que dejes trabajar al mecanismo.

El cierre que se sostiene solo: cruzar el punto muerto

Si el toggle solo amplificara fuerza, tendrías que seguir empujando para mantener el apriete, y, en cuanto soltaras, la carga reabriría el mecanismo. Lo que lo convierte en un cierre es llevar los eslabones un poco más allá del punto muerto, no pararlos justo en él. Eso es el over-center.

Razónalo con la carga de retorno: la pieza apretada empuja hacia atrás, intentando reabrir el mecanismo. Antes del punto muerto, esa fuerza tiene una componente que empuja los eslabones hacia la apertura, y se abriría sola. Justo en el alineamiento, la fuerza de retorno apunta exactamente a lo largo de los eslabones y no tiene componente que abra ni que cierre: es un punto singular, un filo de navaja donde la rigidez del mecanismo se dispara y la reacción cambia de signo. Pero si pasas el alineamiento unos pocos grados, la geometría se invierte: ahora la misma carga de retorno empuja los eslabones hacia el otro lado, contra un tope, en lugar de hacia la apertura. El mecanismo se autobloquea. Cuanto más fuerte tira la carga de cerrar, más se aprieta contra el tope. Sueltas la mano y sigue apretado, porque la propia carga es ahora la que cierra el pestillo.

Para que ese cierre tenga garra hace falta algo más que geometría: hace falta que el lazo se deforme un poco al cruzar. Eslabones, pivotes, tope y bastidor forman un lazo elástico, y al pasar el punto muerto ese lazo se comprime ligeramente y guarda una precarga; esa precarga es la que mantiene el apriete vivo. En FDM, con un módulo bajo —del orden de 2 a 3 GPa en PLA, menos en PETG— y con holguras por todas partes, el lazo es blando. Si la pieza que aprietas también es rígida y no cede nada, puede que el over-center apenas haga "clic": no hay deformación que almacenar, no hay precarga, y el cierre queda flojo. Necesitas que algo en el lazo ceda lo justo —la propia pieza, un eslabón, un tope con un punto de flexión— para que el over-center tenga de dónde sacar su precarga.

Por eso una abrazadera de palanca da ese clic característico al final del recorrido: estás cruzando el punto muerto y cargando el lazo. Ese tope físico no es un accesorio; es la mitad del mecanismo. Sin él, el over-center no tiene contra qué bloquearse y los eslabones se irían pasando hasta plegarse del otro lado.

Para qué sirve: mucho apriete con poco esfuerzo, y que quede fijo

Usa un toggle siempre que necesites mucha fuerza de apriete a partir de poca fuerza de entrada, y que quede bloqueada sin sostenerla. Es la cinemática de las abrazaderas de sujeción de banco de trabajo, las prensas pequeñas, los cierres de palanca de cajas y maletas, los troqueles manuales y cualquier mordaza que deba cerrar firme y quedarse cerrada. El sello del mecanismo es esa combinación que casi ningún otro reúne: ganancia de fuerza descomunal al final del recorrido más autobloqueo gratis.

Un toggle no es un mecanismo de recorrido. Cerca del punto muerto, donde da toda su fuerza, apenas se mueve la salida: amplifica fuerza a costa de carrera, justo lo contrario de lo que quieres si lo que necesitas es desplazamiento. Si lo que necesitas es mover lejos y rápido, este no es tu mecanismo; si lo que necesitas es apretar fuerte y que quede fijo, no hay otro tan simple.

Diseñarlo para FDM: dimensiona para la fuerza pico

La trampa de imprimir un toggle es esta: la fuerza que justifica el mecanismo es también la que lo rompe. Cerca del punto muerto, los eslabones y los pasadores ven la fuerza amplificada, no la que tú aplicas. Dimensionar para la fuerza media de la mano es garantizar la rotura; hay que dimensionar para el pico cerca del cierre, que puede ser un orden de magnitud mayor.

Los eslabones, cerca del alineamiento, trabajan esencialmente a compresión a lo largo de su eje, y eso condiciona cómo los imprimes. Tiéndelos de modo que los cordones corran a lo largo de su longitud, paralelos a la fuerza: así la carga viaja por el material continuo de los cordones. El peligro de un eslabón fino bajo compresión axial no es que delamine —el plano entre capas es débil a tracción y a cortante, no a compresión—, sino que pandea: se arquea de golpe al superar su carga crítica. Y en cuanto se arquea, aparece flexión, y la flexión sí abre las capas por la cara que queda en tracción. Lo mismo ocurre si los pivotes no quedan bien alineados: la excentricidad mete un momento que flexa el eslabón. Por eso quieres secciones generosas y eslabones cortos y robustos; un eslabón fino y estilizado es el primero en pandear justo cuando más fuerza estás haciendo. La orientación de capas pesa tanto como la sección, y por las mismas razones que explica Orientación de capas para el movimiento.

Los pasadores son el otro punto crítico. Bajo la carga amplificada, un pasador corto entre dos orejetas trabaja sobre todo a flexión —como una viga apoyada en sus extremos y cargada en el centro—, además de a cortante, y de paso aplasta el ojo de pivote impreso. Un pasador de plástico contra un ojo de plástico, bajo fuerza de toggle, es casi siempre insuficiente: el pasador flexa, el ojo se ovala, la holgura crece, y con ella se mueve el punto muerto. Considera ejes metálicos y bujes —un pasador de acero, un casquillo metálico embebido en el ojo— para llevar la carga sin que el plástico flexe ni fluya; es justo el escenario de Hardware embebido: imanes, rodamientos e insertos. Y modela el tope físico del over-center con material de sobra, porque toda la carga de retorno acaba descansando ahí: ese tope define la posición de cierre y limita el sobrerrecorrido, así que dimensiónalo como una superficie portante, no como un detalle.

Los modos de fallo viven todos cerca del cierre

Tres formas de que un toggle impreso falle. Las tres aparecen donde la fuerza es máxima.

La primera es la rotura de eslabones o pasadores por la carga amplificada. Si un eslabón se parte, mira el plano de fractura: una grieta que sigue el plano de las capas —tendido el eslabón, una grieta horizontal— delató una flexión, casi siempre por pandeo o por pivotes desalineados que abrieron las capas a tracción. Una rotura que corta a través de los cordones es el cordón cediendo a compresión o el eslabón demasiado fino. Si un pasador cede, es que no estaba dimensionado para el pico, solo para la fuerza de mano. Todo se arregla en el origen: orientación correcta, sección suficiente, eslabones cortos y, en los pasadores, metal.

La segunda es la pérdida del autobloqueo, y es la más insidiosa porque el mecanismo parece funcionar hasta que de pronto deja de hacerlo. El over-center depende de que el punto muerto esté donde lo diseñaste, y el punto muerto depende de las distancias entre pasadores. Si la holgura de los pivotes crece —porque el ojo se ovaló, porque dejaste demasiado juego, porque el plástico fluyó bajo carga sostenida—, el punto muerto se desplaza y el mecanismo puede quedarse antes de cruzarlo: aprieta menos y, peor, deja de bloquear. Por eso un toggle quiere la holgura mínima que aún permita girar libre, no la generosa de un pivote cualquiera. Esto es el equilibrio fino que trata Tolerancias para piezas que se mueven, aplicado a un caso donde una décima de más no solo produce holgura: desplaza la posición de cierre y suelta el mecanismo.

Hay un cuarto enemigo que no es un fallo súbito sino lento: el creep. En estática, un toggle cerrado no consume potencia, pero el plástico bajo carga sostenida fluye, y con el tiempo relaja la precarga del lazo. El cierre puede seguir geométricamente pasado el punto muerto y, aun así, aflojar: el apriete decae aunque el mecanismo no se haya abierto. Es la razón de fondo para no escatimar sobrerrecorrido ni sección, y para preferir materiales menos dados al creep cuando el toggle deba quedar cargado durante días.

La tercera es el aplastamiento de los ojos de pivote. Bajo la fuerza de cierre, el ojo de plástico se ovala contra el pasador, lo que reabre holgura y agrava en bucle la pérdida de bloqueo. La defensa es la misma que para cualquier agujero muy cargado: pared gruesa, casi todo perímetro, y un buje metálico que reparta la presión de contacto sobre material que no fluye.

Si todo esto te suena a "diseña para la fuerza que no ves", es exactamente eso: el toggle paga su fuerza descomunal con una exigencia estructural igual de alta, y en los mismos pocos grados donde reparte el premio. Dimensiona para esa carga pico, orienta las capas para que el material continuo la lleve, fija los pivotes con metal, materializa el tope: tendrás un cierre que aprieta con dos dedos y no se suelta. Y antes de dar por bueno el ajuste de los pivotes, pasa por Tolerancias para piezas que se mueven, porque en un toggle la holgura no es comodidad: es la que decide si el mecanismo se bloquea o se abre.
