Detente magnético: estados definidos por imanes
Un detente clásico marca sus posiciones con una bolita y un muelle: algo roza, algo salta, algo se desgasta. Un detente magnético hace lo mismo sin que nada se toque. Dos imanes embebidos en plástico se buscan, caen en su posición de mínima energía y la sujetan con una fuerza que no necesita contacto; no hay ruido y no hay desgaste por fricción con los ciclos. La cara difícil es que esa fuerza no se reparte como tú quieres: se desploma con la distancia, así que todo el comportamiento del mecanismo —lo firme del cierre, lo definido del estado— se decide en la fracción de milímetro de aire y plástico que dejes entre los dos imanes. Ese hueco es la cota que diseñas; el resto es geometría que lo sostiene.

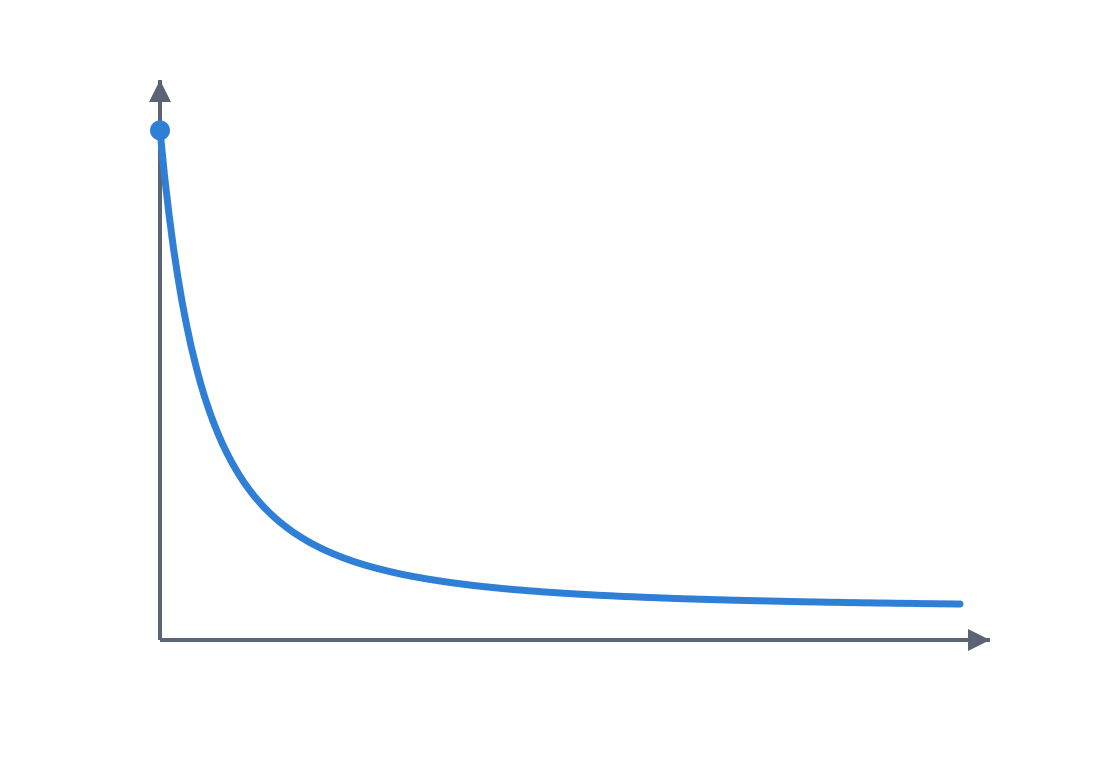

La fuerza cae con el entrehierro, y ahí está la virtud
La razón por la que un imán sirve de detente y no de simple pegamento difuso está en cómo decae su fuerza. La atracción entre dos imanes enfrentados no baja de forma suave y lineal con la separación: cae deprisa, y eso es justo lo que la convierte en un pozo de energía útil en lugar de un tirón vago que se nota en todas partes. Lejos del alineamiento la fuerza es tan débil que apenas cuenta; en cuanto las caras se acercan las últimas décimas de milímetro, sube con fuerza y la pieza queda firmemente asentada. Sin esa no linealidad tendrías un imán que tira un poco por todo el recorrido y no define ninguna posición: un pisapapeles, no un detente.
Conviene no quedarse con un único número para esa caída. El exponente concreto depende de la geometría del imán: en el régimen que de verdad importa para un detente —dos caras enfrentadas con un entrehierro muy pequeño frente al tamaño del imán— la fuerza es alta y relativamente plana, y solo se desploma de verdad cuando la separación se acerca a las dimensiones del propio imán. La regla práctica es la que sobrevive a todos los matices: la distancia manda mucho más que la potencia del imán. Un imán de neodimio modesto a 0,3 mm de su pareja sujeta más, y con un estado más definido, que uno potente a 2 mm. Por eso la cota que gobierna el tacto del mecanismo no es la calidad del imán que compres, sino el espesor de plástico que dejes entre él y la superficie de contacto. Trabaja esa distancia antes que cualquier otra cosa.
La polaridad es una cota más, y la que más se olvida
Un imán tiene dos caras y solo una sirve. Caras opuestas se atraen —ese es tu cierre, tu centrado automático—; caras iguales se repelen, y la repulsión no es un defecto que evitar sino una herramienta: con ella construyes biestabilidad (dos posiciones estables separadas por un punto de repulsión que obliga a decantarse por una) o un retorno que empuja la pieza de vuelta a su reposo. Pero esa decisión hay que tomarla pieza a pieza y alojamiento a alojamiento, porque el imán no avisa de su orientación una vez embebido en plástico opaco.
Aquí está el modo de fallo más trivial y más frecuente: montar un imán del revés. La pieza sale perfecta, el alojamiento encaja, y al juntar las dos mitades, en lugar de cerrarse, se repelen. No hay forma de corregirlo sin sacar el imán, que ya pegaste o capturaste. La defensa es planificar la polaridad de cada alojamiento antes de imprimir y marcarla físicamente —un punto, una muesca, un rebaje asimétrico en la pieza— para no fiarte de la memoria en el momento del montaje. Y al pegar, comprueba la atracción contra la pieza pareja antes de soltar el adhesivo, no después.
Para qué sirve: cierre silencioso, mando sin desgaste
El detente magnético brilla justo donde el detente mecánico molesta. Un cierre autoalineante —una tapa que se busca sola y queda firme— se beneficia de que la fuerza solo aparece al final del recorrido: la tapa se acerca sin resistencia y se asienta con un golpe seco y mudo, sin lengüetas que rocen ni clic audible. En un mando o selector de pocas posiciones, los imanes definen los puntos estables sin una rampa que se lime con el uso: el tacto de hoy es el de dentro de diez mil maniobras, porque nada se toca. Y en cualquier aplicación donde no quieras contacto mecánico —algo que deba abrirse limpio, sin partículas de desgaste, o funcionar en silencio— el detente magnético da posición sin pagar fricción.
El límite de uso es la otra cara de esa virtud: como la fuerza cae deprisa con el entrehierro, no esperes que un detente magnético defina muchas posiciones próximas entre sí ni que sujete a través de una separación grande. Es para pocos estados, bien separados, y cierres a corta distancia. Para muchas posiciones seguidas, un detente mecánico con su rampa sigue ganando.
Diseño FDM: capturar el imán y dosificar el entrehierro
Embeber un imán en una pieza impresa son tres decisiones, y las tres importan. La primera es cómo lo sujetas, y aquí conviene recordar que los neodimios sinterizados son cerámicos y quebradizos: un ajuste a presión real sobre el imán lo astilla o lo agrieta con facilidad, sobre todo en discos finos, y un desconchón en el borde cae justo en la cara de cierre. Por eso la fijación de partida no es la interferencia directa sobre el imán, sino el hueco a su medida con holgura nominal ligera y un punto de adhesivo, o —mejor aún— una capa puente: pausas la impresión, colocas el imán, y el laminador tiende un techo de plástico sobre él, dejándolo capturado sin pegamento. La holgura del alojamiento se razona como cualquier otro ajuste —en décimas, sobre la cota real del agujero impreso, no sobre la cota nominal—; lo tienes en Tolerancias para piezas que se mueven.
La segunda es la pared de plástico entre el imán y la cara de contacto. No dejes nunca que el imán asome a ras: una pared protege el imán, evita el impacto imán contra imán entre las dos mitades —que astilla los bordes del neodimio— y te da una superficie de cierre limpia. Pero recuerda la física de arriba: esa pared es entrehierro, y el entrehierro castiga la fuerza sin piedad. Cada décima de plástico que añades como protección te cuesta atracción de forma desproporcionada, y además hay dos paredes enfrentadas, una por mitad, que suman: cuéntalas las dos al estimar la separación real entre imanes. El compromiso es dejar esa pared lo más fina que aguante imprimir bien, y no una capa más.
Aquí la capa puente impone su propia condición: un techo impreso sobre el vano del imán tiende a combarse, y se comba más cuanto mayor es el diámetro que tiene que salvar. Un Ø4 puentea limpio con poco; un Ø10 cuelga por el centro justo en la cara que querías plana. Así que no fijes la pared en un número absoluto: cuéntala en función del diámetro del imán, dando las capas que hagan falta para que el puente cierre plano sobre ese vano. Dos capas suelen bastar sobre un imán pequeño y quedarse cortas sobre uno grande.
La tercera es señalizar la polaridad en el propio modelo, como ya vimos: un rebaje o una marca que haga imposible —o al menos incómodo— montar el imán al revés.
| Parámetro | Valor de partida | Por qué |
|---|---|---|
| Captura del imán | holgura nominal + adhesivo, o capa puente | la presión directa astilla el neodimio; el adhesivo o el puente fijan sin cascarlo |
| Pared a la cara de cierre | mínimo viable según el diámetro del imán | protege y cierra plano; cada décima mata fuerza, y un vano grande comba el puente |
| Holgura del alojamiento | ligera, fijada con adhesivo, sin juego lateral | un hueco holgado deja salir el imán y desplaza el punto estable |
| Marca de polaridad | muesca o rebaje asimétrico | evita montar la cara invertida |
| Clase térmica | acorde al entorno de servicio | SH/UH/EH suben la Tmax a costa de fuerza |
Los modos de fallo: orientación, holgura, imanes vecinos y calor
Cuatro cosas estropean un detente magnético, y conviene tenerlas todas en la cabeza antes de imprimir. La primera ya la has visto: el imán mal orientado, que repele cuando debía atraer; se previene marcando y verificando, no corrigiendo. La segunda es el alojamiento demasiado holgado: si el imán baila en su hueco, se sale con el uso o, peor, se desplaza unas décimas y mueve con él el punto de máxima atracción, de modo que el estado cae donde no lo esperas. Un alojamiento de imán quiere ajuste sin juego lateral, y la vía para conseguirlo sin cascar el imán es holgura ligera más adhesivo, no apretar.
La tercera aparece cuando pones varios imanes cerca: cada uno tiene su propio campo, y un imán vecino tira o empuja del que estás usando, desplazando el pozo de energía respecto de donde lo calculaste. El signo del efecto depende de las polaridades relativas: vecinos en oposición ayudan a definir estados, vecinos en el mismo sentido se fugan lateralmente y ablandan el pozo. Como la interacción cae deprisa con la separación, la regla práctica es sencilla: separa los alojamientos al menos varias veces el diámetro del imán, o cuenta con su interacción desde el principio en lugar de descubrirla montado. Y vigila también las piezas ferromagnéticas próximas —tornillos, insertos— que sesgan el pozo igual que un imán vecino.
La cuarta no es geométrica sino térmica, y se olvida: los neodimios pierden fuerza con el calor y, pasado cierto punto, se desmagnetizan de forma permanente. Un N35–N42 estándar tiene una temperatura máxima en torno a los 80 °C, y ahí el riesgo real de la capa puente no es la boquilla, que pasa fugaz, sino que el imán queda asentado sobre el piso recién impreso encima de la cama caliente durante el resto de la impresión. Con PLA y cama a 60 °C vas sobrado; con PETG y cama a 90 °C, un imán cercano a la cama puede rozar o superar su umbral de pérdida. Una pieza que vive al sol, junto a un motor o pegada a una cama caliente verá ablandarse su detente con los meses. Elige la clase térmica del imán según dónde vaya a trabajar —los grados SH, UH o EH suben la temperatura admisible a costa de fuerza—, no solo por su atracción a temperatura ambiente.
El imán da la fuerza; la geometría da la dirección
La última idea es la que separa un detente que funciona de un imán que solo se pega. La atracción magnética es omnidireccional: tira de la pieza hacia el alineamiento por todos los caminos a la vez, también lateralmente, y por sí sola no garantiza que las dos mitades lleguen al punto correcto. Es más: dos caras planas enfrentadas no se autocentran, sino que deslizan hacia el solapamiento máximo, que puede no ser el centro que tú querías. Si necesitas algo de autocentrado del propio imán, una geometría cónica o avellanada, o un imán alojado en copa, lo aporta; pero la solución robusta no descansa en eso.
Por eso un detente magnético firme casi nunca es solo imanes: lleva un tope o una guía mecánica que fije el eje de aproximación —un pivote, un labio, un par de espigas— de modo que la pieza solo pueda moverse a lo largo de la dirección en la que el imán la quiere llevar. Y conviene ser preciso sobre qué aporta cada parte: la nitidez y la repetibilidad de un estado las da esa geometría que canaliza el movimiento, no el decaimiento del campo; el imán aporta la fuerza que asienta la pieza y la mantiene una vez encarrilada. Reparte el trabajo así: la geometría restringe los grados de libertad y marca por dónde entra la pieza; el imán pone la fuerza. Esa división es la receta de un detente firme, repetible y silencioso. Y como todo gira en torno a embeber bien el imán y dimensionar su alojamiento, lo siguiente que conviene leer es cómo se alojan en general los componentes que metes dentro del plástico: Hardware embebido: imanes, rodamientos e insertos.
