Bisagra con detentes: se fija en ángulos definidos

Una bisagra normal mantiene el ángulo por fricción: la dejas donde la sueltas y ahí se queda mientras nada la empuje. Una bisagra con detentes hace algo distinto, y más útil cuando necesitas posiciones repetibles: no se queda donde la sueltas, sino que cae con un clic en uno de varios ángulos predefinidos y se resiste a salir de él. Piensa en un atril que tiene que estar a 30, 45 o 60 grados y a ningún ángulo intermedio; en un soporte plegable que vuelve siempre exactamente a la misma posición; en un mando giratorio con paradas que notas en los dedos. Lo que convierte una bisagra cualquiera en una de detentes es una pista de muescas y un seguidor elástico que cae en ellas, y montar esos dos elementos en una sola pieza impresa es donde se concentran las decisiones difíciles.

Cómo cae en el ángulo: la pista y el seguidor

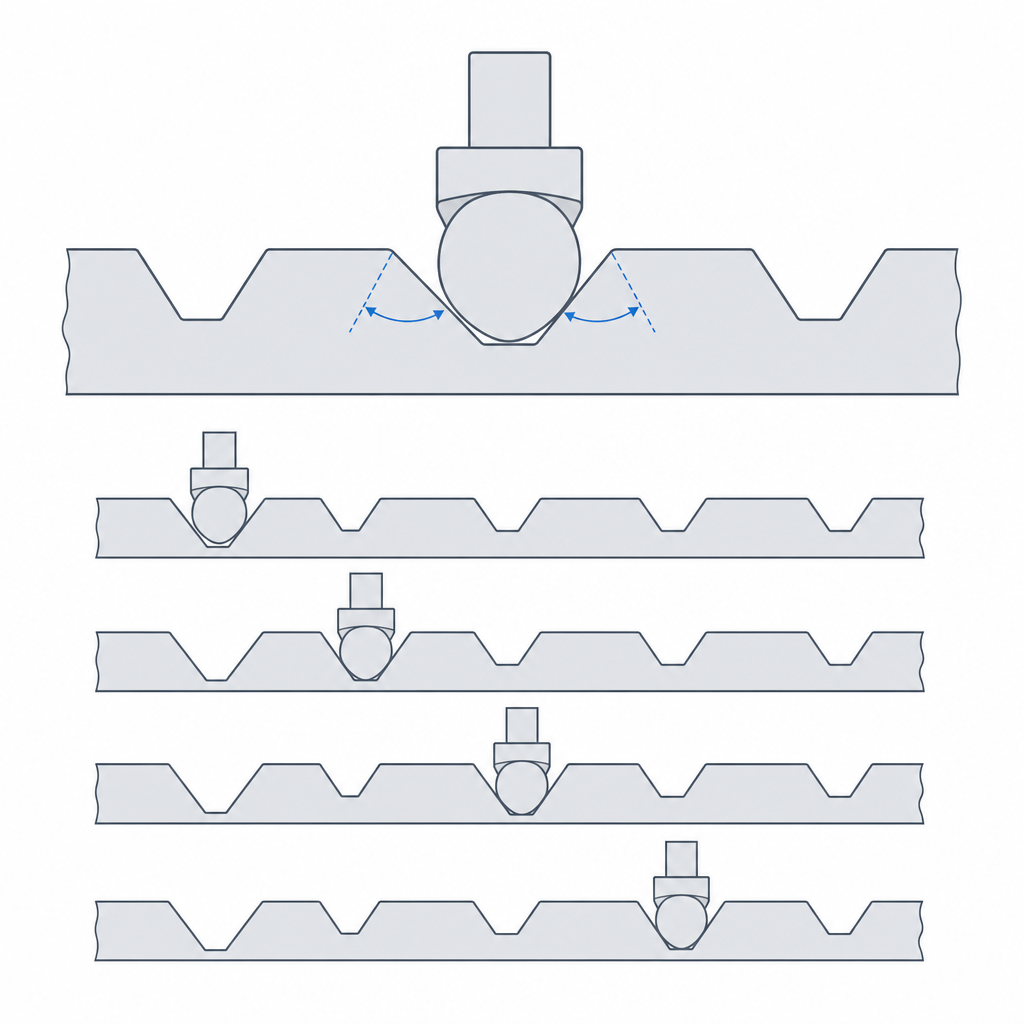

El mecanismo es un seguidor de leva sobre una pista dentada. Una de las dos mitades de la bisagra lleva, solidaria con el eje de giro, una corona o un sector con muescas talladas a los ángulos que quieres fijar; la otra lleva un seguidor elástico —una lengüeta impresa que flexa, o una bola empujada por un muelle— que recorre esa pista al girar. Entre muesca y muesca el seguidor va comprimido contra el lomo de la pista, almacenando energía elástica; cuando el giro lo lleva sobre una muesca, el seguidor se relaja cayendo dentro y libera esa energía de golpe. En eso consiste el clic: no es un sonido decorativo, es el seguidor recuperando su forma y empujando la bisagra hacia el fondo de la muesca.

De ahí salen dos consecuencias de diseño inmediatas. La primera es que el número y el reparto de las muescas son tus ángulos disponibles, ni uno más: si quieres paradas a 0, 45 y 90 grados, tallas tres muescas a esos tres ángulos y nada que esté en medio retiene. La segunda es que la retención no es gratis en ninguna dirección de giro: para salir de una muesca tienes que volver a comprimir el seguidor subiéndolo por el flanco, y esa es exactamente la fuerza que sientes como resistencia. Una bisagra con detentes bien hecha es fácil de mover entre posiciones y firme en cada posición, y las dos cosas las gobierna la misma geometría de muesca.

El ángulo de los flancos fija la firmeza

La cara más importante de cada muesca es el flanco: la rampa por la que el seguidor sube para salir. Su inclinación decide cuánta fuerza cuesta cambiar de posición: es pura descomposición de la fuerza. Con un flanco tendido —una muesca poco profunda, de paredes suaves—, el par que aplicas al girar se convierte fácilmente en la componente que comprime el seguidor: sale de la muesca con poco esfuerzo y la transición entre ángulos es blanda, un escalón apenas perceptible. Con un flanco vertical —una muesca profunda de paredes empinadas—, casi toda la fuerza de giro va a empujar el seguidor contra una pared que apenas lo aparta, así que la posición es muy firme y cuesta sacarla, pero pagas esa firmeza con un par de cambio mucho mayor.

No hay un flanco "correcto": hay un compromiso que depende del uso de la bisagra. Un mando que vas a girar a menudo con los dedos quiere flancos suaves; un soporte que debe aguantar el peso de una tapa sin caerse quiere flancos empinados. Y hay un límite físico al subir la firmeza: un flanco demasiado vertical no retiene más, sino que bloquea —el seguidor no puede subirlo sin deformarse más allá de su límite elástico—, y entonces o la bisagra no se mueve o el seguidor cede plásticamente y pierdes el clic para siempre. La firmeza útil vive en el tramo en que el flanco es duro de subir pero todavía superable.

Una decisión que el atril hace evidente es si los dos flancos de cada muesca deben ser iguales. Una muesca simétrica retiene lo mismo en ambos sentidos de giro; una muesca asimétrica —rampa tendida de entrada, flanco empinado de retención— se monta y se cambia con suavidad por un lado pero aguanta carga firme por el otro. Para un atril que sostiene peso siempre en la misma dirección, la asimetría es el truco estándar: pones el flanco empinado del lado contra el que empuja el peso y dejas el de entrada tendido para que el ajuste sea cómodo. Solo necesitas flancos simétricos cuando la carga puede venir de cualquiera de los dos lados.

Dos holguras opuestas en la misma pieza

Aquí está el conflicto que hace difícil esta bisagra. El pivote y el detente exigen cosas contrarias de la misma pieza. El pivote es una articulación: necesita holgura para girar libre, hueco a cada lado del eje para que no se agarrote, el ajuste deslizante que dé tu impresora. El detente es justo lo contrario: necesita que el seguidor haga contacto preciso y firme con la pista de muescas, sin holgura parásita, porque cualquier juego entre el seguidor y su pista se come la profundidad efectiva de la muesca y ablanda el clic. Una pieza necesita flojo donde gira y apretado donde retiene.

La trampa es que ese juego del pivote no se queda en el pivote: si el eje baila dentro de su agujero, el seguidor se aleja de la pista y se acerca a ella según hacia dónde lo lleve el bamboleo, y el clic se vuelve irregular —firme en una posición de la holgura, inexistente en otra—. Por eso conviene tratar las dos holguras como dos calibraciones independientes y no heredar una de la otra. El pivote se dimensiona con el hueco deslizante que mediste siguiendo Tolerancias para piezas que se mueven; la interferencia seguidor-pista se ajusta aparte, casi siempre cargándola en el seguidor, que es elástico y absorbe el desajuste, en vez de en la pista. Y conviene que el seguidor empuje en una dirección que tienda a apoyar el eje contra un lado del agujero en lugar de dejarlo flotar: un pivote precargado contra una pared tiene juego efectivo casi nulo aunque su holgura nominal sea generosa, y eso estabiliza el detente sin agarrotar el giro. Esa precarga es justo lo que te deja usar el extremo alto del rango de holgura sin que el bamboleo arruine el clic.

Imprimir el seguidor: orientación y espesor

Esta bisagra combina los dos problemas de orientación que ya conoces por separado, y hay que resolverlos a la vez sobre la misma pieza. El primero es el del resorte impreso. Si el seguidor es una lengüeta que flexa, es un cantilever, y delamina igual que cualquier snap-fit mal orientado: imprímelo de canto, con las capas apiladas en la dirección de flexión, y la fibra exterior de su raíz coincide con el plano débil entre capas, así que se abre como una grieta a las pocas decenas de clics, o al primero. La regla es la misma que en Snap-fits que no se sueltan: tiende el resorte para que flexe en el plano de las capas, siguiendo los cordones, no despegándolos. Si embebes una bola con muelle metálico en lugar de imprimir el resorte, este problema desaparece —el acero no delamina— y lo cambias por el de alojar el herraje, que es el de Hardware embebido: imanes, rodamientos e insertos.

El segundo problema es la pista de muescas. Una muesca es un hueco, y según cómo orientes la pista sus flancos pueden quedar como voladizos colgantes que la impresora tiene que tender en el aire: salen colgando, escalonados y bastos, y un flanco de muesca rugoso convierte un clic limpio en un arrastre áspero que además acelera el desgaste. Orienta la pista para que los flancos de las muescas se impriman como paredes apoyadas o, como mucho, voladizos por encima del ángulo seguro de tu material, no como techos colgados. A menudo no podrás optimizar el resorte y la pista en la misma orientación de impresión, y ahí tienes que decidir cuál sacrificas: casi siempre vale más proteger el resorte de la delaminación, porque un resorte delaminado mata la bisagra entera mientras que un flanco un poco basto solo la hace áspera. Todo esto es el detalle de Orientación de capas para el movimiento aplicado a una pieza que pide dos cosas incompatibles.

El espesor del resorte importa tanto como su orientación. Un cantilever demasiado fino —uno o dos perímetros— flexa fuera del régimen elástico y fatiga en pocos ciclos; demasiado grueso, no flexa y raya o bloquea en vez de hacer clic. Apunta a un resorte de tres perímetros como mínimo, del orden de 1,2 a 2 mm de grueso para una boquilla de 0,4 mm, y modélalo para que se imprima con perímetros continuos a lo largo de la lengüeta, no con relleno: lo que aguanta la flexión es la fibra que recorre el brazo de raíz a punta, y un resorte relleno de zigzag interno se parte por donde el relleno no cose.

Qué la rompe con el tiempo

Una bisagra con detentes envejece por tres modos de fallo característicos, y todos son progresivos: no fallan de golpe, se degradan hasta que un día notas que ya no hace clic. El primero es el desgaste del par de contacto. Cada vez que el seguidor sube y baja un flanco, lima un poco la muesca y se lima un poco a sí mismo; tras miles de ciclos, eso redondea los flancos y aplana el fondo. La punta del seguidor es la cara más pequeña, así que soporta la mayor presión de contacto: en un seguidor impreso de PLA contra pista de PLA suele redondearse a la par que la muesca, o antes. Con bola metálica casi todo el desgaste lo sufre la pista, que es la parte blanda. Una muesca desgastada es una muesca menos profunda y de paredes más suaves, y una punta redondeada cae peor en ella: el clic se ablanda solo con el uso hasta desaparecer. Flancos limpios y bien impresos desgastan más despacio que flancos rugosos, que es otra razón para cuidar la orientación de la pista.

El segundo es la fatiga del resorte impreso. El seguidor flexa en cada cambio de posición, y el plástico tiene una recuperación elástica limitada: a base de ciclos de flexión, una lengüeta impresa se relaja, pierde recuperación y empuja cada vez con menos fuerza. El clic se va apagando aunque las muescas estén intactas. El radio de acuerdo en la raíz del resorte importa aquí tanto como en cualquier snap —una esquina viva concentra tensión y adelanta la fatiga—, y un resorte tendido y largo fatiga mucho más despacio que uno corto y forzado, por la misma física de viga que rige los snap-fits. Si la bisagra va a vivir miles de ciclos, el muelle metálico embebido es lo que de verdad alarga su vida útil.

El tercero es el más aparatoso: el salto a la posición vecina. Si la retención de una muesca es débil para el peso de la parte que sostiene, esa carga vence el flanco por sí sola y la bisagra se cae al ángulo de al lado sin que la toques —el atril se desploma de 60 a 45 grados solo—. Es un fallo de dimensionado, no de desgaste: el par que ejerce el peso sobre el brazo de palanca de la bisagra supera el par que cuesta sacar el seguidor de la muesca. Para evitarlo no basta con flancos más empinados; tienes que cerrar el cálculo entero. El par que retiene es la fuerza tangencial de retención —la componente del empuje del seguidor a lo largo del flanco, que depende de la precarga del seguidor y del ángulo del flanco— multiplicada por el radio de la corona de muescas; el par que la vence es el peso por su brazo de palanca. Calcula los dos, deja que el de retención gane con margen, y recuerda que ese margen es justo lo que el desgaste irá consumiendo con los meses. Una bisagra que apenas retiene el día uno será una bisagra que no retiene el día cien.

Una nota de material para los detentes de muchos ciclos: el PLA y el PETG no son intercambiables aquí. El PETG es bastante más tenaz y resistente al rozamiento, así que un detente que vaya a accionarse a diario aguanta mucho más en PETG que en PLA, y muchísimo más si la pista roza contra una bola metálica en vez de contra plástico. Si el clic tiene que sobrevivir años, esa elección pesa más que cualquier décima de flanco.

Si lo que necesitas no son posiciones discretas sino que la bisagra se quede suavemente en cualquier ángulo, el mecanismo es otro y el compromiso de holguras cambia; lo tienes en Tolerancias para piezas que se mueven, que es donde se decide el ajuste de cualquier pivote antes de añadirle detentes.
