Push-push: pulsa para entrar, pulsa para salir (leva de corazón)
Pulsas un bolígrafo y la punta sale; lo pulsas otra vez y la punta se esconde. Has hecho la misma acción dos veces —empujar hacia dentro— y has obtenido dos resultados opuestos. Esa alternancia no la decide ninguna electrónica ni ningún segundo botón: la decide la forma de una ranura, una pista cerrada con silueta de corazón por la que un pasador da vueltas en un solo sentido. El mecanismo entero está en esa pista, y el truco está en que el pasador nunca puede deshacer el camino. En FDM es de los mecanismos más bonitos de razonar y de los más ingratos de imprimir: todo lo que lo hace funcionar son escalones de pocas capas de altura que tu impresora tiende a comerse.
Un pasador que solo avanza en un sentido
La pieza tiene dos partes que se mueven una contra otra: un carro empujado por un muelle de retorno y un pasador que recorre una pista tallada con forma de corazón. Cuando empujas el carro, el pasador no avanza en línea recta: la pista lo obliga a describir un circuito cerrado. Sigue un flanco al entrar, rodea el pico central del corazón —la isla que separa la trayectoria de ida de la de vuelta— y cae en la escotadura superior, que es el punto de enganche. Suelta el carro y ahí se queda. Al volver a empujar, el pasador sale de la escotadura, sube por encima de ese mismo pico central y desciende por el otro flanco hasta la base, por donde sale. Una vuelta completa al corazón equivale a dos pulsaciones: la primera lo deja enganchado en la escotadura, la segunda lo libera. El pico central es lo que impide que el segundo empujón vuelva a enganchar en lugar de soltar: el pasador no puede retroceder sobre la escotadura, solo rodear la isla y bajar por la otra ladera.
Lo que hace que el circuito sea de sentido único es el muelle, pero no porque desvíe el pasador de lado. El muelle de retorno aporta una fuerza axial: empuja el pasador hacia la salida y lo mantiene apoyado contra las paredes de la pista. Esas paredes, inclinadas, son las que descomponen la fuerza axial en una componente lateral y van llevando el pasador de un flanco al siguiente. Sin esa fuerza constante que lo mantiene apretado contra el flanco, no habría circuito: el pasador entraría y saldría por la misma línea, y pulsar dos veces daría dos veces el mismo resultado. El muelle no es un accesorio que devuelve la pieza a su sitio; es la mitad de la cinemática. Es lo que convierte un empujón simétrico en un avance asimétrico.
La asimetría de la pista es todo el mecanismo

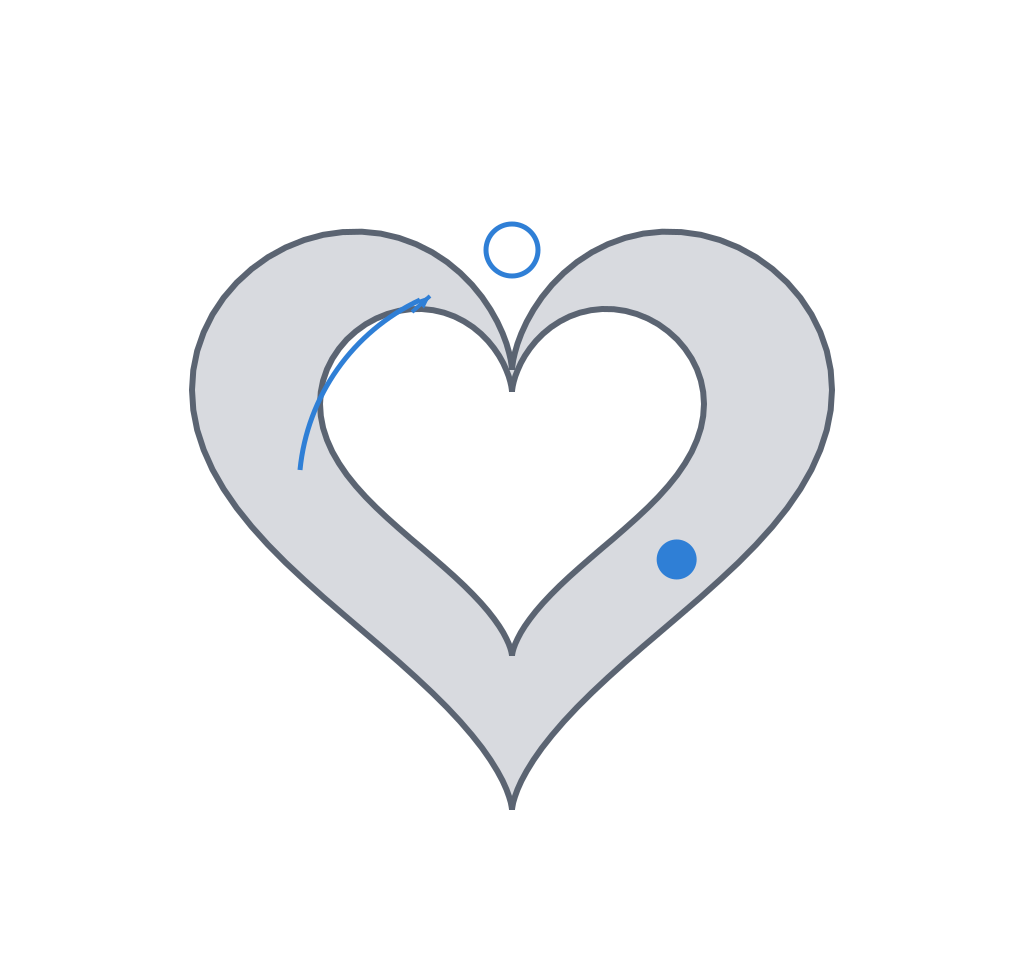

Si recortas un corazón perfectamente simétrico en una placa y metes un pasador, no tienes un push-push: tienes un pasador que oscila. Hacen falta dos cosas a la vez para canalizar el recorrido en un solo sentido, y conviene no confundirlas. Las paredes inclinadas guían el pasador lateralmente, de flanco en flanco; los escalones de profundidad le impiden retroceder. Estos escalones son pequeños resaltes en altura repartidos por la pista que el pasador puede bajar, pero no subir. En cada transición —al entrar en la escotadura, al salir de ella, al cruzar la base— el suelo de la pista da un pequeño salto hacia abajo en la dirección permitida. El pasador, empujado por el muelle contra el flanco, cae ese escalón y queda sin retorno: la pared que acaba de dejar atrás es ahora más alta, y no la puede remontar. Ninguno de los dos mecanismos da el circuito por sí solo. Quita los escalones y las paredes inclinadas dejan que el pasador deshaga el camino; quita las paredes y los escalones no tienen cómo encarrilarlo.
Por eso la pista de un corazón push-push trabaja en tres dimensiones aunque la dibujes en dos. No es una ranura de profundidad constante: es una rampa que desciende por etapas a lo largo del circuito y, al cerrar la vuelta, vuelve de golpe a su altura de partida con un escalón final. Cada tramo está un escalón por debajo del anterior, y las transiciones entre tramos actúan como válvulas mecánicas que solo dejan pasar en un sentido. Quita los escalones y se acabó la alternancia; suavízalos de más y el pasador los remontará a empujones, saltándose el enganche.
Para qué sirve y por qué casi siempre verás el corazón
Quieres un push-push cuando una misma acción —empujar— deba alternar entre dos estados estables: dentro y fuera, abierto y cerrado, extendido y retraído. El bolígrafo retráctil es el caso de libro, pero la familia es amplia: conectores y enchufes push-push que se enganchan al meterlos y se liberan al volver a empujar, cajones y compartimentos a presión que se abren con un segundo toque, pestillos que no necesitan tirador. Lo que tienen en común es que sustituyen dos controles —uno para abrir, otro para cerrar— por uno solo que conserva su estado en la propia geometría.
La leva de corazón es la forma clásica de conseguirlo porque resuelve la alternancia con una sola pista y un solo pasador, sin trinquetes ni piezas que cuenten pulsaciones. Toda la lógica —avanzar, enganchar, liberar— está codificada en la silueta y en los escalones del suelo. Es elegante precisamente porque concentra el mecanismo en una geometría, pero esa misma concentración es lo que lo vuelve sensible: si la geometría no sale exacta, no hay margen en ninguna otra parte que lo rescate.
El pasador conviene que sea metálico
El artículo lleva todo el rato hablando del pasador sin decir de qué es, y ahí está una de las decisiones de fabricación que más cambian el resultado. Un push-push impreso fiable casi nunca usa un pasador de plástico solidario al carro: usa un pasador metálico, un trozo de varilla o un alambre conformado, que se monta flotante y se apoya contra el suelo escalonado de la pista. La razón es doble. Primero, el desgaste: el pasador frota siempre contra los mismos flancos, y plástico contra plástico esas superficies se redondean; un pasador metálico contra una pista de plástico dura muchísimo más. Segundo, y menos evidente, la fuerza que mantiene el pasador apoyado contra el fondo escalonado. Para que el pasador caiga en cada escalón hace falta algo que lo empuje contra el suelo de la pista, no solo hacia la salida. En muchas levas reales eso es un segundo resorte; si el pasador es un alambre conformado, su propia elasticidad cumple ese papel: el alambre se flexa para entrar y se relaja para asentarse en cada peldaño. Sin esa fuerza contra el suelo, los escalones no sirven de nada, porque el pasador no se mete en ellos.
Imprimir la leva es el verdadero reto
Aquí es donde un mecanismo elegante en el papel choca con la física del FDM. Los escalones del corazón son pequeños y su nitidez depende directamente de la resolución de tu máquina, así que la orientación de impresión decide si la pista sale aprovechable o inservible. Imprime la placa con la pista cara arriba, en el plano de las capas, y asume desde el principio una verdad incómoda: como la profundidad de la pista crece en Z, las rampas que descienden por etapas se van a laminar en escaloncitos de altura de capa. No lo puedes eliminar, solo controlarlo. Por eso imprimes cara arriba —para que cada peldaño funcional caiga limpio sobre una frontera de capa en lugar de salir como un voladizo sucio— y por eso bajas la altura de capa todo lo que tu máquina permita, para que el escalonado del laminado sea fino frente a los escalones de la pista que sí quieres. Una pista impresa de canto o bajo voladizo es mucho peor: la escalera del laminado se cruza con la geometría en ángulos que enganchan el pasador donde no toca y arruinan justo la asimetría que necesitas. La orientación de las capas manda sobre cualquier otro ajuste; lo desarrolla Orientación de capas para el movimiento.
Con la pista bien orientada, el segundo frente es la holgura. El pasador tiene que recorrer la ranura sin agarrotarse, así que dale juego generoso —estás en el lado holgado de la tabla de tolerancias, no en el ajustado— recordando que un agujero o una ranura impresos salen siempre algo más estrechos que su cota nominal. El efecto es mayor cuanto más pequeño o curvo es el hueco: en las curvas y esquinas internas el material sobra hacia dentro y estrecha el paso, mientras que un tramo recto y ancho apenas encoge. Dimensiona la ranura contando con ese cierre, y haz lo mismo con el alojamiento del muelle, que también se aprieta. Si no tienes interiorizado cuánto se cierra tu ranura, ese número sale de calibrar tu impresora una vez, como cualquier otro ajuste móvil; lo tienes en Tolerancias para piezas que se mueven.
Los fallos se concentran en la holgura y el escalón
Un push-push impreso falla de cuatro maneras, y las cuatro se localizan en los mismos dos sitios. Salta escalones: si la holgura del pasador es excesiva o las rampas demasiado tendidas, el pasador no cae limpiamente en cada peldaño y el muelle lo empuja por encima del escalón siguiente, saltándose la escotadura de enganche. El síntoma es claro: pulsas y no engancha, o engancha unas veces sí y otras no. Se atasca: la holgura contraria, demasiado fina, deja al pasador rozando las paredes de la ranura —ya estrechada por el cierre de impresión— y el muelle no tiene fuerza para arrastrarlo por el circuito. Se desgastan las rampas: el pasador frota siempre contra los mismos flancos, y cuánto aguante depende del par de materiales; plástico contra plástico se redondea pronto y la asimetría se difumina, mientras que un pasador metálico contra la pista de plástico estira la vida del mecanismo a cientos o miles de ciclos. El muelle afloja: si el retorno es un muelle impreso, la fluencia del plástico bajo tensión sostenida le va quitando fuerza con el tiempo, y un muelle débil ya no mantiene al pasador apretado contra el flanco —que es justo lo que canalizaba el sentido único—, de modo que el circuito deja de cerrar.
Fíjate en que casi todos estos fallos son dos caras de la misma moneda: la holgura. Demasiada y salta; demasiado poca y se atasca; y el desgaste no es más que una holgura que crece sola con el uso. Por eso no hay tabla que te dé el número bueno de antemano. Imprime la pista a escala, calibra la holgura del pasador y la profundidad de los escalones por ensayo, y solo cuando el circuito alterne con firmeza decenas de veces seguidas tendrás un push-push, y no un pasador que a veces engancha. El esfuerzo de calibración que dedicas aquí es el mismo que cualquier mecanismo móvil te pide; si lo conviertes en un hábito —medir tu máquina una vez y reutilizar el número—, este mecanismo deja de ser cuestión de suerte. Empieza por ahí: Tolerancias para piezas que se mueven.
