Trinquete y gatillo antirretorno: avanza sí, vuelve no
Una rueda dentada y un gatillo: con dos piezas tienes el antirretorno más simple que existe. La rueda gira libre en un sentido, el gatillo cae sobre cada diente con un clic, y en cuanto intentas girar al revés se clava contra un flanco y la rueda se planta. No hay muelle de fricción que ceda despacio ni embrague que patine: o avanza, o no se mueve. Es la base de toda carraca, de todo tensor que no debe soltarse y de cualquier mecanismo que avance por pasos contados. Y en FDM se decide en dos sitios concretos: el ángulo del flanco de bloqueo, que decide si el gatillo agarra o salta, y la raíz del gatillo, de la que depende si la pieza aguanta o se parte al primer tirón fuerte.
La cinemática: un flanco que deja pasar y otro que se clava

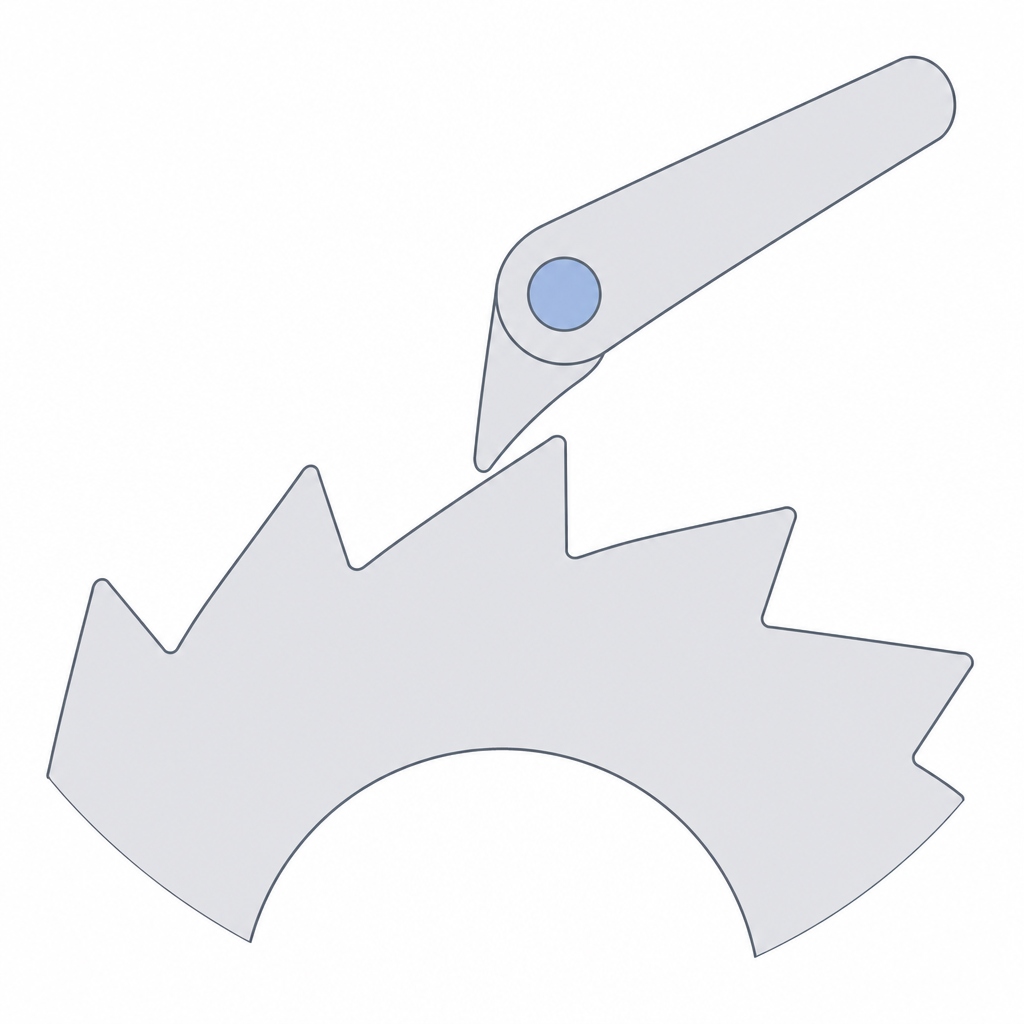

Cada diente de la rueda tiene dos caras distintas, y esa asimetría es el mecanismo. Una es el flanco suave, una rampa tendida; la otra es el flanco de bloqueo, casi vertical. El gatillo es un brazo elástico que cae por su propia tensión sobre los dientes, apoyando su punta contra el flanco de bloqueo, cerca de la cresta, no en el fondo del valle entre dos dientes.
En el sentido de avance, el flanco suave empuja la punta del gatillo: la rampa lo levanta, el gatillo flexiona, salva la cresta del diente y vuelve a caer sobre el siguiente. Ese subir-y-caer es el clic, y es lo único que tiene que vencer la rueda para girar: la rigidez del brazo, no una resistencia útil. En el sentido de retorno, la geometría cambia por completo. Ahora la punta del gatillo topa contra el flanco de bloqueo, y ese flanco no tiene rampa que la levante: la fuerza de retorno empuja la punta de plano contra el diente, y la rueda queda bloqueada.
Entender ese reparto de cargas importa porque define qué tiene que aguantar cada cosa. En avance, el brazo trabaja a flexión repetida, ciclo tras ciclo, y ese es su modo de fatiga. En bloqueo, la punta del gatillo recibe el empuje del flanco, y a menos que el brazo esté alineado exactamente con la línea de fuerza —un puntal en compresión pura, que es un diseño concreto y no el caso general—, esa fuerza introduce también un momento flector en la raíz. Por eso la raíz del gatillo es zona crítica en los dos eventos: a flexión cíclica en cada avance, y al pico de carga en cada bloqueo. Son dos solicitaciones distintas sobre la misma pieza, y dimensionas para las dos por separado.
El ángulo del flanco: agarrar o saltar
El número de dientes te da el paso angular —cuánto avanza la rueda entre clic y clic—, y eso es geometría pura: a más dientes, pasos más finos y tacto más suave; a costa de dientes más pequeños y frágiles. Pero el parámetro que decide si el trinquete funciona no es el paso: es el ángulo del flanco de bloqueo respecto a la radial en el punto de contacto, la línea que une ese punto con el centro de la rueda.
Piénsalo como una descomposición de fuerzas en el contacto. Cuando la rueda empuja hacia atrás contra el gatillo, la fuerza normal al flanco genera un momento sobre el pivote del gatillo. Si esa fuerza pasa por dentro del pivote, su momento tiende a hundir la punta más a fondo contra el diente: el bloqueo se refuerza solo y clava más fuerte cuanto más empujas. Eso es autobloqueo, el mecanismo ayudándose a sí mismo. Si la fuerza normal pasa por fuera del pivote, su momento tiende a levantar la punta por encima de la cresta, y aparece la expulsión del gatillo —kick-out—: bajo carga, la rueda salta hacia atrás un paso, o varios.
La expulsión es el modo de fallo silencioso del trinquete: monta bien, suena con un clic limpio, y cede justo cuando le pones carga de verdad. La defensa es geométrica y casi gratis: inclina el flanco de bloqueo de modo que la normal en el contacto caiga por dentro del pivote, con un pequeño ángulo de presión negativo respecto a la radial, en lugar de dejarlo radial puro. Del orden de 5° a 15° de inclinación hacia dentro suele bastar para pasar de "tiende a saltar" a "se asienta más cuanto más aprietas". El valor exacto depende del rozamiento del par punta-flanco: el rozamiento ayuda a asentar, así que cuanto más liso y resbaladizo sea el contacto, más ángulo necesitas.
Cuándo es el mecanismo adecuado
El trinquete es para cuando quieres bloqueo direccional con pasos discretos y tacto audible. Antirretorno de un cabrestante que enrolla cable y no debe desenrollarse, una abrazadera que aprieta clic a clic y se queda, un tensor de correa que avanza y se sostiene solo, un indexador que tiene que parar en posiciones contadas y notarse cada una. En todos esos casos quieres dos cosas: que el retorno esté prohibido y que cada paso sea un evento, contable y oíble.
Esa es la diferencia frente a un antirretorno por fricción continua, como un muelle de envoltura: aquel agarra en cualquier ángulo, sin pasos, de forma suave y silenciosa, pero no te da posiciones discretas ni el chasquido que confirma el avance. Si necesitas que quien lo usa cuente clics, o que el mecanismo se ancle en posiciones definidas, el trinquete es la respuesta; si solo quieres que algo no gire hacia atrás en ningún punto, hay opciones más finas. El precio del trinquete es la resolución: entre diente y diente no hay retención, así que el retroceso muerto puede llegar a casi un paso completo antes de que el flanco vuelva a clavar.
Imprimirlo en FDM sin que se rompa
La orientación lo es casi todo, y empieza por la rueda. Imprímela con el eje vertical, plana sobre la cama. Así los dientes se forman en el plano de las capas, con perfiles limpios, y —lo que importa— la carga tangencial del flanco de bloqueo actúa en el plano XY, recorriendo cordones contiguos de una misma capa, donde el FDM es fuerte. Si imprimieras la rueda de canto, esa misma carga de retorno tiraría de separar las capas justo en el flanco más solicitado, y el diente se descosería por su plano débil. La razón de fondo es la de siempre: la pieza es fuerte a lo largo del cordón y débil entre capas, y así lo desarrolla Orientación de capas para el movimiento.
El gatillo es un voladizo elástico, y su orientación obedece a la misma lógica que cualquier lengüeta que flexiona: tiéndelo de modo que flexione en el plano de las capas, siguiendo los cordones, no apilándolos en la dirección de doblado. Un gatillo impreso de canto delamina en la raíz al cabo de unos cuantos clics, porque cada flexión tira directamente de la unión entre dos capas en el punto de máxima tensión. En el plano de las capas, la misma flexión recorre el cordón a lo largo y la soldadura entre capas no trabaja a tracción.
Refuerza las dos zonas que concentran carga: la raíz del gatillo, donde el brazo flexiona al máximo en cada avance y recibe el momento del bloqueo, y la base del diente, que aguanta el empuje en cada retorno. Sube perímetros y relleno ahí —el perímetro continuo es lo que de verdad trabaja, no la malla del relleno disperso—, coloca la costura de capa fuera de la raíz del gatillo para no dejar un defecto justo en el concentrador, y pon un radio de acuerdo generoso en el arranque del brazo: una esquina viva en la raíz es un concentrador de tensión que parte el gatillo mucho antes de que el resto se entere. Y cuida la holgura entre la punta del gatillo y el flanco del diente: un hueco impreso sale más estrecho de lo dibujado, de modo que un gatillo que no asienta del todo bloquea con menos área de contacto de la que calculaste, según el mismo corrimiento de cota que explica Tolerancias para piezas que se mueven.
Los tres modos de fallo, por orden de probabilidad
El primero y más común es la rotura del gatillo en la raíz. Es la zona de máxima flexión en avance y la que recibe el momento del bloqueo, y se agrava si las capas están mal orientadas: un brazo de canto añade la debilidad intercapa al pico de tensión y delamina al poco de empezar a usarse. La defensa es la de cualquier voladizo elástico —brazo más largo antes que más grueso, radio de acuerdo en la raíz, capas en el plano de flexión—, y el mecanismo de la grieta vertical que sigue a la línea de capa es el mismo que detalla Interferencia sin agrietar para los salientes a presión: la pieza se descose por su plano débil, no por el plástico sano. Eso sí, alargar el brazo tiene un precio que conviene tener presente: un brazo más largo y flexible presiona el gatillo con menos fuerza, y si ya vas justo de ángulo de bloqueo, esa menor presión de contacto te acerca a la expulsión bajo vibración. Hay un equilibrio entre "brazo largo para no romper" y "rigidez suficiente para clavar con firmeza".
El segundo es el redondeo y desgaste de los dientes. Cada bloqueo machaca la cresta del diente y la punta del gatillo, y el impacto repetido de cada clic en avance también lima la cresta, tanto más cuanto más se usa el mecanismo. Con el desgaste, el flanco que era vertical se redondea, y un flanco redondeado pierde agarre y empieza a permitir saltos bajo carga: la expulsión que antes evitabas por geometría reaparece ahora por desgaste. Demasiados dientes pequeños aceleran esto: menos material por diente, antes se comen. Si el mecanismo va a sufrir, menos dientes y más robustos retienen mejor que muchos finos.
El tercero es lento y traicionero: la fluencia del muelle del gatillo. El brazo elástico está pretensado para caer sobre los dientes, y un plástico bajo tensión sostenida fluye despacio y libera esa tensión a lo largo de los meses. El gatillo pierde presión de contacto, cae con menos fuerza, y un día empieza a no asentar bien o a saltar dientes en avance. El PLA es el más propenso bajo carga sostenida; si el gatillo va a vivir pretensado mucho tiempo, dimensiónalo para que en reposo esté lo menos cargado posible y reparte la deformación en un brazo largo en vez de concentrarla en uno corto y tenso. Y si la vida útil es larga, el muelle separado de la nota anterior es la cura definitiva.
El criterio que une los tres: dimensiona el diente para que la carga máxima de retorno no supere el límite a cortante del flanco impreso. Estima la fuerza tangencial en el contacto a partir del par que tiene que aguantar la rueda y de su radio, y dale al diente sección suficiente —ancho y altura de flanco— para que esa fuerza, repartida en el área de contacto, quede bien por debajo de lo que el plástico aguanta a cortante en esa orientación. Un diente que cumple a flexión puede fallar a cortante si lo dejas demasiado fino; calcula para el modo que de verdad lo carga.
Si lo que buscas no son pasos contados sino un freno suave y continuo que no deje retroceder en ningún ángulo, el camino es otro mecanismo de antirretorno; pero si quieres el clic, el tacto y el bloqueo direccional contado, empieza por orientar bien la rueda y el gatillo siguiendo Orientación de capas para el movimiento, que es donde el trinquete vive o muere.
