Rueda de estrella: el indexador pariente del Ginebra
Quieres que algo avance a saltos discretos —clic, parada, clic, parada— y no de forma continua: una rueda dosificadora que suelta una pieza por giro, un contador, un alimentador que adelanta una ranura cada vez. La rueda de estrella hace exactamente eso, y lo hace con menos exigencias que su célebre pariente, el mecanismo de Ginebra. Donde el Ginebra captura un pasador dentro de una ranura radial con tolerancias finas, la estrella se conforma con empujar el flanco de un lóbulo. Esa diferencia, que parece un detalle, es justo lo que la convierte en el indexador que mejor sobrevive a una impresora FDM: perdona holguras, perdona puntas imperfectas y no te obliga a bordar una entrada tangente con precisión de décimas de grado.
La cinemática: un empuje por ciclo, un paso por empuje
El corazón del mecanismo es un elemento motriz que gira de forma continua y lleva un pasador o un rodillo en su periferia. Una vez por vuelta, ese rodillo entra en contacto con el flanco que hay entre dos puntas de la estrella, la empuja y la hace girar un paso. El paso es geométrico y exacto: 360° dividido entre el número de lóbulos. Una estrella de seis lóbulos avanza 60° por ciclo; una de ocho, 45°. Durante el resto de la vuelta del motriz, el rodillo queda fuera de la estrella y esta no se mueve. De ahí el movimiento intermitente: ráfagas de giro separadas por reposo.
Aquí está la diferencia de fondo con el Ginebra, y conviene entenderla antes de dibujar nada. El Ginebra introduce un pasador en una ranura radial capturada: la ranura encierra el pasador entre sus dos paredes, así que durante el engrane controla a la rueda —la acelera al entrar y la frena al salir siguiendo una curva tangente—, y entre pasos el bloqueo no lo da el pasador sino una luna convexa del motriz, que se aloja contra el rebaje cóncavo tallado entre las ranuras de la cruz y la inmoviliza sola. Conviene no mezclar las dos funciones: la ranura guía durante el paso, la luna bloquea en reposo. La estrella no hace ni una cosa ni la otra: el rodillo solo empuja un flanco, en un único sentido. No hay pared de vuelta que la retenga, no hay ranura que la guíe ni luna que la trabe. Esto tiene dos caras. La buena es que sin captura no hay que encajar un pasador en una ranura con holgura controlada, y por eso tolera el juego del FDM y se imprime sin complicaciones. La mala es que el empuje, por sí solo, no bloquea la rueda entre pasos: en cuanto el rodillo sale, nada impide que la estrella derive por inercia o por el roce de lo que arrastre. Ese hueco lo tienes que tapar tú.
El flanco decide si el empuje gira o se atasca

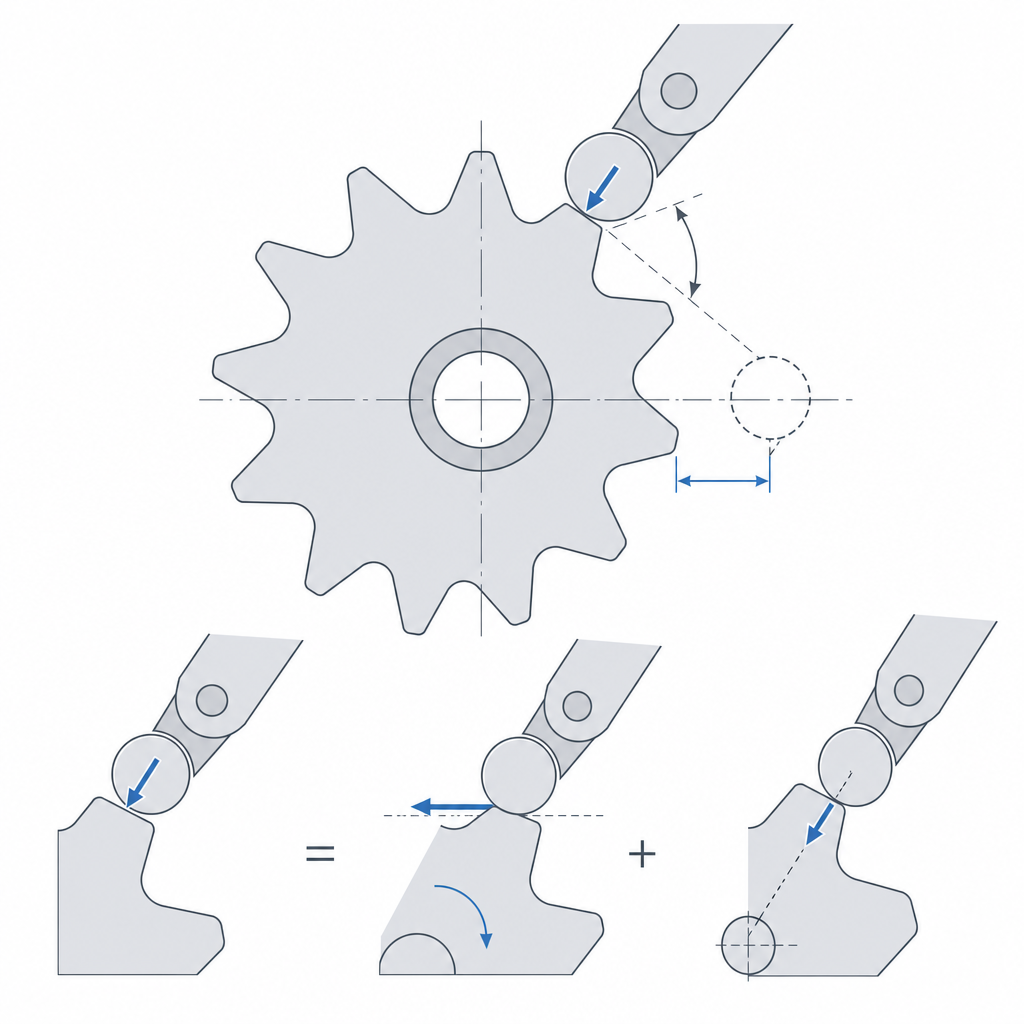

Antes de pensar en el detente conviene mirar la geometría del flanco que el rodillo empuja, porque ahí se decide si el mecanismo gira de verdad. El empuje del rodillo se descompone en dos componentes: una tangencial, que hace girar la estrella, y una radial, que la aprieta contra su eje sin moverla. La proporción entre las dos la fija el ángulo del flanco respecto al radio de la estrella. Un flanco demasiado radial —casi perpendicular a la línea de empuje— genera muy poca componente tangencial y casi toda la carga va contra el eje: el rodillo empuja, pero la estrella no arranca, o arranca a costa de cargar el cojinete del eje y atascarse. El flanco tiene que estar lo bastante inclinado para que el empuje se convierta en giro y no en presión muerta sobre el eje.
Hay un segundo problema geométrico en el extremo opuesto del contacto: la salida del rodillo. Tras empujar, el rodillo tiene que abandonar la zona de engrane sin chocar contra la siguiente punta de lóbulo, que para entonces ya ha girado hacia él. En estrellas de paso pequeño —muchos lóbulos, poca separación angular— la holgura de salida se aprieta y puede obligarte a rebajar el flanco para que el rodillo libre la punta sin volver a empujarla. Dibuja el ciclo completo, no solo el instante del empuje: el momento crítico suele ser la salida, no la entrada.
El detente es el mecanismo, no un accesorio
Como el empuje motriz no retiene la estrella entre pasos, el detente deja de ser un extra opcional y pasa a ser la pieza que hace que el mecanismo funcione de verdad. Su trabajo es asentar la estrella en cada lóbulo en cuanto el rodillo la suelta, fijar la posición con un clic y mantener el índice hasta el siguiente empuje. Sin él, la rueda de estrella no indexa: gira y deriva.
Físicamente hay dos formas de construirlo. La clásica es muelle más bola: una bola empujada por un muelle cae en una muesca de la estrella en cada posición, y la rampa de la muesca convierte cualquier intento de giro en una fuerza que la devuelve al asiento. La otra, mucho más natural para FDM, es una uñeta de flexión: una lengüeta elástica impresa de una pieza, con una punta redondeada que asienta entre lóbulos. La uñeta es un cantilever, y todo lo que sabes sobre cómo se comporta un brazo en voladizo aplica aquí: la deformación se concentra en su raíz, así que se rige por la misma física que cualquier lengüeta de encaje —la tienes desarrollada en Snap-fits que no se sueltan—. Quieres que flexione lo justo para dejar pasar la punta del lóbulo y se enderece firme en la muesca, con un radio de acuerdo en la raíz para que no delamine ni se parta por fatiga.
El detente impone, además, una doble tensión de diseño con el motriz. Por un lado, tiene que ser lo bastante firme para no derivar entre pasos, pero lo bastante blando para que el empuje del rodillo lo venza sin atascar la rueda: demasiado duro y el motriz fuerza contra el detente en cada paso, castigando las puntas de los lóbulos; demasiado blando y la estrella deriva. Por otro lado, hay un fallo dual que se olvida: si el motriz acelera fuerte la estrella y la suelta con velocidad angular, el detente tiene que disipar esa energía cinética, no solo devolver la rueda al asiento. Una uñeta demasiado blanda deja que la estrella rebote y sobrepase el lóbulo —se va un índice de más en lugar de quedarse corta—. El equilibrio que separa un indexador que clica limpio de uno que se queda a medio paso, o que se pasa de paso, es el de un detente con la firmeza justa.
Imprímela plana: la propia pieza hace de detente
La orientación lo decide casi todo, y aquí hay una elección clara: imprime la estrella plana, con los lóbulos en el plano XY. Así cada lóbulo es un perfil tumbado sobre la cama, los cordones recorren el flanco en toda su longitud y el empuje del rodillo trabaja a favor de los cordones, no entre capas. Una estrella impresa de canto pondría el plano débil de unión entre capas justo donde el rodillo golpea, y las puntas se desportillarían capa a capa; el porqué de esa anisotropía y cómo orientarla está en Orientación de capas para el movimiento.
Plana sigue teniendo un eje débil que vigilar: la dimensión en Z. Si la estrella es fina y el rodillo contacta a media altura del lóbulo, el empuje genera un momento de vuelco fuera de plano que tira de la unión entre capas. Dale al lóbulo espesor en Z suficiente para que el rodillo empuje sin flexionar la estrella ni despegar capas por ese momento. No invalida la orientación plana —sigue siendo la correcta—; solo te pide no dejar la rueda anémica de altura.
Imprimir plano tiene una segunda ventaja que aprovechar sin coste añadido: puedes integrar la uñeta de flexión en la propia pieza y en el mismo plano, sin hardware extra. La lengüeta sale tumbada sobre la cama, flexiona en el plano de las capas —que es como debe flexionar un cantilever para no despegarse— y te ahorra el muelle y la bola por completo.
Un detalle geométrico que marca la diferencia entre que ruede y que se clave: redondea las puntas de los lóbulos. Una punta viva es un filo que el rodillo puede pillar de canto al entrar, generando un golpe seco y un punto de desgaste; una punta redondeada le da una superficie de entrada suave por la que el rodillo se desliza —o rueda— hacia el flanco sin clavarse. Ese radio también le da material a la punta, que es la zona más expuesta y la primera que se redondea sola con el uso. Mejor que se la des tú con un radio limpio a que te la talle el desgaste.
Por qué un rodillo y no un pasador fijo
El elemento que empuja puede ser un simple pasador clavado en el motriz, y funcionará. Pero un pasador fijo desliza contra el flanco del lóbulo mientras lo empuja: hay una velocidad relativa entre la superficie del pasador y la del flanco, y esa velocidad relativa con carga es rozamiento puro, que en plástico contra plástico significa desgaste. Cada ciclo lima un poco el flanco, el contacto se redondea, el paso pierde firmeza y el avance se vuelve irregular.
Un rodillo —un pasador montado libre sobre un casquillo, o un pequeño rodamiento alojado en el motriz— cambia el deslizamiento por rodadura. En lugar de arrastrar su superficie contra el flanco, gira sobre él, de modo que en el punto de contacto apenas hay velocidad relativa y la fricción parásita cae. Esto tiene una condición que conviene no esconder: el beneficio solo existe si el rodillo gira en su propio pivote con menos fricción que la que tendría deslizando contra el flanco. Un casquillo impreso seco tiene un par de fricción de pivote nada despreciable; si ese par supera al que la rodadura necesitaría vencer, el rodillo patina y vuelve a deslizar sobre el flanco, justo el fallo que querías evitar. Por eso un rodamiento alojado, que pivota casi sin rozamiento, es la opción que de verdad garantiza rodadura. Y ojo con lo que el rodillo reduce: no la fuerza útil de indexado —esa la fijan la inercia de la estrella y el detente—, sino la componente de fricción del contacto rodillo-flanco. El motriz entrega algo menos de fuerza porque deja de arrastrar, no porque el indexado cueste menos.
Conviene ser honesto con el conteo de piezas. Un rodillo de verdad no sale gratis: un pasador con casquillo impreso ya son dos piezas más que el cuerpo motriz, más su propio eje; un rodamiento, una pieza comprada. La rueda de estrella mínima para FDM no es "dos piezas y un eje" si quieres rodadura real; es la estrella con su detente integrado, el motriz, y el conjunto rodillo-eje que montes encima. El pasador fijo solidario sí da el conteo mínimo, pero a costa de reintroducir el deslizamiento. Elige sabiendo qué pagas.
| Opción | Contacto con el flanco | Consecuencia |
|---|---|---|
| Pasador fijo | Deslizante, con velocidad relativa | Roza y desgasta el flanco; más fricción motriz |
| Rodillo sobre casquillo | Rodante si el pivote gira libre; si no, patina | Menos desgaste, sin hardware comprado; suma pasador + casquillo + eje |
| Rodamiento alojado | Rodante, pivote casi sin fricción | El menor desgaste y la rodadura garantizada, a cambio de una pieza comprada |
Los tres modos de fallo y dónde vigilarlos
Una rueda de estrella falla casi siempre por uno de tres modos, y los tres se anticipan en el diseño.
El primero es la deriva o el sobrepaso entre pasos, y es el fallo propio de este mecanismo frente al Ginebra: si el detente es débil, la estrella no se queda donde el rodillo la dejó. Se queda corta —deriva por inercia, por el roce de lo que arrastra o por una vibración, y el índice se pierde a medio camino— o se pasa de largo, rebotando sobre el siguiente lóbulo cuando el motriz la suelta con demasiada velocidad. En ambos casos la rueda dosificadora se para donde no toca o el contador se salta una cuenta. La cura es un detente con la firmeza justa: una uñeta con suficiente rigidez y una muesca con rampa que devuelva la estrella a su asiento y absorba su inercia, sin pasarse hasta el punto de que el motriz no pueda vencerla.
El segundo es el desgaste de las puntas de los lóbulos. Todo el empuje del rodillo entra por la punta y el flanco inmediato, que es la zona de menor sección y la más castigada. Si imprimiste de canto, ahí delamina; si la punta es viva, ahí se clava el pasador y se desportilla; si el motriz es un pasador deslizante en vez de un rodillo, ahí se lima ciclo a ciclo. Las decisiones de las secciones anteriores —imprimir plano con espesor de sobra, redondear la punta, usar un rodillo que ruede de verdad— atacan precisamente este modo de fallo. No son refinamientos sueltos: son las defensas del punto que primero se rompe.
El tercero es el avance irregular por holgura excesiva, en el eje o en el detente. Demasiado juego en el eje deja cabecear a la estrella; un detente con demasiada holgura no asienta en el mismo sitio cada vez. El síntoma es que el paso, que debería ser geométricamente exacto —esos 360°/n—, sale distinto en cada ciclo, y un indexador que no repite la posición no sirve para aquello para lo que lo montaste. Aquí la holgura no es un margen de seguridad: es error directo sobre el índice, así que apriétala hasta el ajuste deslizante justo y ni una décima más.
Si tu aplicación no perdona ese error de índice —necesitas que cada parada caiga exactamente donde toca, con bloqueo rígido y entrada tangente—, esa es la señal de que te has salido del terreno de la estrella y has entrado en el del Ginebra: misma familia de movimiento intermitente, distinto compromiso entre tolerancia y precisión.
