Varilla y casquillo (rodamiento lineal): deslizar sobre un eje liso

Un carro que recorre una varilla lisa es la forma más honesta de movimiento recto que puedes imprimir: ningún diente, ningún engranaje, ninguna rampa que interpretar, solo un cilindro pulido y un casquillo que lo abraza y se desliza. Suena trivial, y la cinemática lo es. Lo que no es trivial es conseguir que ese deslizamiento sea suave en una pieza impresa, porque la fricción, el cabeceo y el agarrotamiento se cuelan por las mismas décimas de milímetro que decidían el ajuste de un pivote, solo que ahora amplificadas a lo largo de todo el recorrido. Una guía lineal mal dimensionada no falla en un punto: falla a lo largo de todo el eje, y lo hace agarrotándose justo cuando más lejos has llevado el carro.

La cinemática: el casquillo anula cinco grados y deja vivo uno

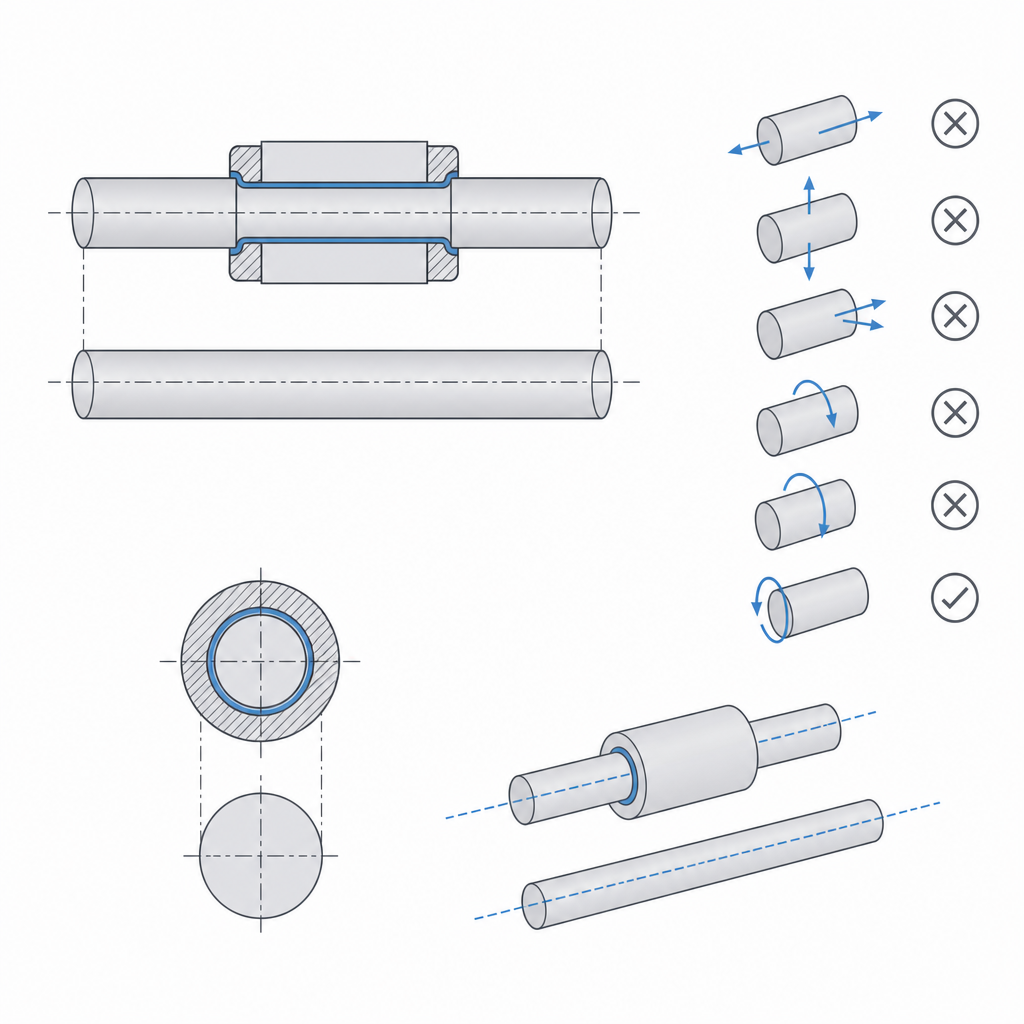

Un cuerpo libre en el espacio tiene seis grados de libertad: tres traslaciones y tres giros. Una guía lineal existe para matar cinco de ellos y dejar vivo exactamente uno, la traslación a lo largo del eje. Esa es toda la función, y el casquillo es quien la ejecuta. Al envolver la varilla, el casquillo restringe sin condiciones las dos traslaciones transversales —el carro no puede caer ni desplazarse de lado—. Con los dos giros transversales, el cabeceo y el guiñado (el giro en planta), es más sutil: el casquillo se opone a ellos porque su longitud le da un brazo de palanca contra el que la varilla hace tope, pero esa oposición no es absoluta, es blanda, y su dureza depende de la relación entre la longitud del casquillo y su holgura interna. Un casquillo largo y ajustado fija bien la orientación; un casquillo corto —lo habitual en piezas FDM, donde apenas tiene unos milímetros— deja vivo un cabeceo apreciable, porque el pequeño juego radial multiplicado por un brazo corto se convierte en un balanceo que notas en la punta del carro. Por eso, cuando un solo casquillo no basta, a menudo se ponen dos casquillos cortos separados sobre la misma varilla en lugar de uno largo: la separación entre ambos alarga el brazo y endurece ese bloqueo del cabeceo.

Lo único que un único casquillo no puede impedir de ninguna manera es el giro alrededor de la propia varilla: en una varilla redonda, el carro queda libre para girar sobre el eje como una cuenta ensartada en un hilo. Ahí está la razón física de la segunda varilla. Dos varillas paralelas, abrazadas por sus casquillos a cierta distancia una de otra, le dan al carro un segundo punto de apoyo, y esa distancia es el brazo que bloquea el último giro. El par que antes hacía rodar el carro ahora se reparte en dos fuerzas opuestas sobre las dos varillas, y el carro queda fijo en orientación. Cuanto mayor sea la separación entre las dos varillas, menor es la fuerza que cada casquillo encaja para el mismo par, y más rígida queda la guía frente a cargas que intenten torcer el carro. Por eso una guía de una sola varilla solo sirve cuando algo más impide el giro —una segunda superficie, un perfil no redondo—; en cuanto el carro tiene que sostener una orientación por sí mismo, necesitas las dos.

Plástico contra plástico no es un rodamiento: es una lija lenta

La tentación en FDM es imprimir el eje y el casquillo juntos y dejar que deslicen. No lo hagas si el mecanismo va a tener una vida útil. Dos superficies de plástico impreso en contacto deslizante no son lisas: son una sucesión de cordones, cada uno un pequeño lomo, frotando contra otra sucesión de lomos. El coeficiente de fricción es alto y poco repetible, y lo peor es que el material más blando —que suelen ser los dos— se desgasta a cada pasada. Con pocos ciclos aparece holgura donde antes había ajuste, el carro empieza a cabecear y la fricción empeora —lejos de pulirse— porque las partículas arrancadas hacen de abrasivo.

La guía lineal de verdad existe precisamente para no apoyarse en eso. Una varilla de acero rectificada te da una superficie lisa, dura y recta que el plástico no puede igualar; un casquillo real —de bronce sinterizado, de PTFE, o un rodamiento lineal de bolas— te da el otro lado del par tribológico (la pareja de materiales que rozan), pensado para deslizar contra ese acero con poca fricción y desgaste despreciable. Aquí conviene distinguir el tipo de casquillo, porque no piden la misma varilla. Un casquillo de bronce o de PTFE desliza contento sobre acero solo rectificado, y el de bronce sinterizado va además impregnado de aceite: es autolubricado, y esa reserva de lubricante es parte de por qué dura. Un rodamiento lineal de bolas (tipo LM) es más exigente: sus bolas necesitan una varilla templada y rectificada, endurecida en superficie a unos 58–62 HRC, porque sobre un acero blando las bolas marcan la pista —la brinellan— en pocos ciclos bajo carga, y la guía se arruina sola. A cambio, el de bolas sustituye el deslizamiento por rodadura y baja la fricción a un coeficiente diminuto, del orden de las milésimas; no "casi cero", y de hecho su fricción de arranque, la que vence el primer movimiento por culpa de los retenes, puede ser mayor que la de un buen casquillo de PTFE a baja velocidad. Págalo además con su sensibilidad a la suciedad: las bolas requieren grasa y sufren con el polvo y la viruta, y un entorno de impresión 3D es un sitio sucio.

La pieza impresa, en esta arquitectura, no toca nunca la superficie de trabajo: es el chasis que sostiene la varilla y aloja el casquillo. Ese reparto de papeles —el acero y el bronce hacen la tribología, el plástico hace la estructura— es lo que convierte una guía impresa en una máquina y no en un prototipo que se desgasta en pocos días. Reserva el contacto plástico-plástico para cargas bajas y pocos ciclos, donde la suavidad no importa y el desgaste no llega a manifestarse.

Dos ajustes opuestos en la misma pieza: aprietas el casquillo, deslizas la varilla

Aquí está el error que arruina la mayoría de los primeros intentos: tratar la guía como un solo ajuste cuando son dos, opuestos, y conviven en la misma pieza. El casquillo dentro del carro tiene que quedar fijo —no debe girar ni desplazarse respecto al carro—. La varilla dentro del casquillo tiene que deslizar libre, y esa holgura no la eliges tú: la define el fabricante del casquillo. Un solo número no puede servir para los dos: si abres lo suficiente para que la varilla deslice, dejas el casquillo bailando; si aprietas lo suficiente para fijar el casquillo, ese mismo apriete puede cerrar el casquillo sobre la varilla y agarrotarla.

El alojamiento del casquillo en el carro es delicado por una razón geométrica: si lo aprietas demasiado, deformas el casquillo hacia dentro y le robas a la varilla la holgura deslizante que necesitaba. Un casquillo de bronce fino se ovaliza con sorprendentemente poca interferencia —bastan unas decenas de micras—, y un rodamiento lineal de bolas es aún más sensible: estrujar el alojamiento deforma su camisa exterior y, con ella, las pistas por las que ruedan las bolas, lo que aumenta la precarga, agarrota la rodadura o marca las pistas localmente. No pierde una "calibración" abstracta: pierdes la geometría de rodadura que traía de fábrica. Por eso el alojamiento no se confía a un apriete radial fuerte. Lo que de verdad sujeta sin deformar es un tope mecánico: un hombro contra el que el casquillo topa por un extremo, combinado con un apriete radial mínimo o nulo. El casquillo entra, hace tope contra el hombro, y queda retenido sin que la pared tenga que estrujarlo. Muchos rodamientos LM económicos ni siquiera se alojan a presión: van con un clip o montados en un soporte en bloque, precisamente para no tocar la camisa. El razonamiento de fondo —cómo separar la holgura por lado, qué se cierra y qué se ensancha al imprimir, y por qué un agujero impreso nace más estrecho de su cota— está en Tolerancias para piezas que se mueven, y aquí aplica dos veces: una para retener el casquillo y otra, en sentido contrario, para no estorbar el deslizamiento de la varilla.

El paralelismo es la cota que decide si la guía funciona

Con dos varillas, la cota crítica deja de ser un diámetro y pasa a ser una relación: el paralelismo de las dos varillas y la distancia entre sus centros, medida igual en los dos extremos del recorrido. Si las varillas no salen exactamente paralelas —si convergen, divergen, o no están a la misma altura en los dos soportes—, la distancia entre centros cambia a lo largo del eje. Y los casquillos, que están a una separación fija en el carro, no pueden seguir esa variación: donde las varillas se acercan, los casquillos pellizcan; donde se separan, quedan flojos. El resultado es el agarrotamiento, el binding: el carro avanza suave en una zona y se clava en otra, y cuanto más lo fuerzas, más se atasca, porque el desalineamiento convierte el empuje axial en una fuerza lateral que aprieta los casquillos contra las varillas.

Esto significa que la precisión de una guía de dos varillas no vive en los diámetros sino en las posiciones de los apoyos. Y son dos juegos de posiciones, no uno: la distancia entre centros de los soportes de varilla, y la distancia entre centros de los alojamientos de casquillo en el propio carro. Las dos tienen que coincidir; si cualquiera de las dos deriva, hay binding. Los dos soportes tienen que colocar sus agujeros a la misma distancia entre centros, alineados y a la misma altura, y el carro tiene que alojar sus casquillos exactamente a esa misma separación. Si imprimes las piezas por separado, cualquier deriva de la impresora entre una y otra se convierte en falta de paralelismo. Conviene imprimir los soportes en la misma tanda y orientación, o mejor, ligar la geometría de modo que la distancia entre centros la fije una sola referencia y no dos medidas independientes.

Y queda la orientación de los agujeros, que esconde un conflicto real. Un agujero impreso en vertical conserva mejor su circularidad; uno tumbado se ovaliza, porque el voladizo de la parte superior colapsa. Una varilla en un agujero ovalado entra forzada o ladeada: otra vía directa al agarrotamiento. El problema es que en la mayoría de las guías el eje de la varilla es horizontal, así que el agujero del soporte tiene que imprimirse tumbado, y la regla "imprímelo en vertical" no se puede aplicar sin poner toda la pieza de canto. Cuando el eje sea horizontal, asume que el agujero saldrá imperfecto y dale una salida: parte el agujero en dos mitades por el plano de unión, repásalo con un escariador o una broca a medida, o sustitúyelo por un asiento en V con una brida que cierre por arriba. La circularidad de ese asiento la pones tú a posteriori, no la impresora.

Cuándo merece la pena, hasta dónde llega y cómo se rompe

Una guía de varilla y casquillo es la elección cuando necesitas un eje de movimiento suave y preciso con cargas moderadas: el carro de un mecanismo, el eje de un prototipo de máquina, cualquier traslación que una guía enteramente plástica no aguantaría sin holgarse a las pocas decenas de ciclos. Su ventaja sobre las alternativas impresas es la suavidad que se mantiene con el uso, que es justo lo que el plástico no puede dar por sí solo. Si tu recorrido es corto y la carga mínima, una guía más simple basta y te ahorras el hardware; en cuanto entran en juego la suavidad, la precisión o los muchos ciclos, esta arquitectura es la que responde.

Pero tiene un límite físico que conviene no ignorar: la flecha de la varilla. Una varilla redonda apoyada solo en sus dos extremos cede por su propio peso y por la carga del carro, y esa flecha crece con el cubo de la distancia entre apoyos: duplicar el recorrido multiplica la flexión por ocho. Pasado cierto largo, la varilla se comba en el centro, el carro pierde altura y el deslizamiento deja de ser recto. Por eso los recorridos largos no se hacen con varilla redonda al aire: o subes el diámetro de la varilla, o pasas a un raíl con apoyo continuo a lo largo de toda su longitud, que es lo que sostiene la recta donde una varilla libre ya se hunde. Si prometes "recorrido largo", dimensiona la varilla para la flecha, no solo el ajuste.

Sus modos de fallo son tres, y conviene tenerlos como lista de comprobación. El primero es el agarrotamiento por sobrerrestricción y falta de paralelismo de las dos varillas, el más común y el más frustrante porque la cinemática es correcta y aun así el carro se clava: se corrige en los apoyos —soportes y carro— y dejando flotar una interfaz, no abriendo los casquillos. El segundo es la holgura y el cabeceo por un casquillo que quedó flojo en su alojamiento —el carro baila, pierde precisión y a veces traquetea—; se corrige con un hombro axial que lo retenga sin estrujarlo, y con dos casquillos separados si uno corto no da brazo suficiente. El tercero es el desgaste rápido, el que aparece cuando se confía el deslizamiento al plástico sin un casquillo real: la superficie impresa se lija, la holgura crece y la guía se degrada sola. Los tres tienen el mismo antídoto de fondo: metal donde hay deslizamiento, plástico solo donde hay estructura, y las cotas de paralelismo tratadas con el respeto que de verdad merecen. Cuando llegues a alojar el casquillo o la varilla en la pieza, Hardware embebido: imanes, rodamientos e insertos te lleva del tipo de ajuste a la geometría concreta del asiento.
