Balancín acodado (bell crank): gira la fuerza 90°

11 min readUpdated jun 2026

Un balancín acodado es la pieza más humilde de un varillaje y la que más trabajo hace en silencio: una palanca doblada que pivota sobre un punto y entrega por un brazo la fuerza que recibe por el otro, girada el ángulo que tú decidas. Donde un accionamiento topa con una esquina, el bell crank lo dobla; donde una relación de palanca no cuadra, la reescala. No tiene engranajes, ni muelles, ni nada que se desgaste salvo dos pasadores. Y precisamente por eso engaña: parece trivial hasta que lo imprimes flojo en el codo, se te abre por una línea de capa al tercer accionamiento, y descubres que toda la cadena de control bailaba por culpa de la pieza que dabas por hecha. Lo que decide si aguanta no es su forma —que es elemental— sino tres cosas: por dónde le pasan las capas, cuánta sección le dejas en el codo y qué holgura tienen los pasadores.

Dos brazos, un pivote y una proporción

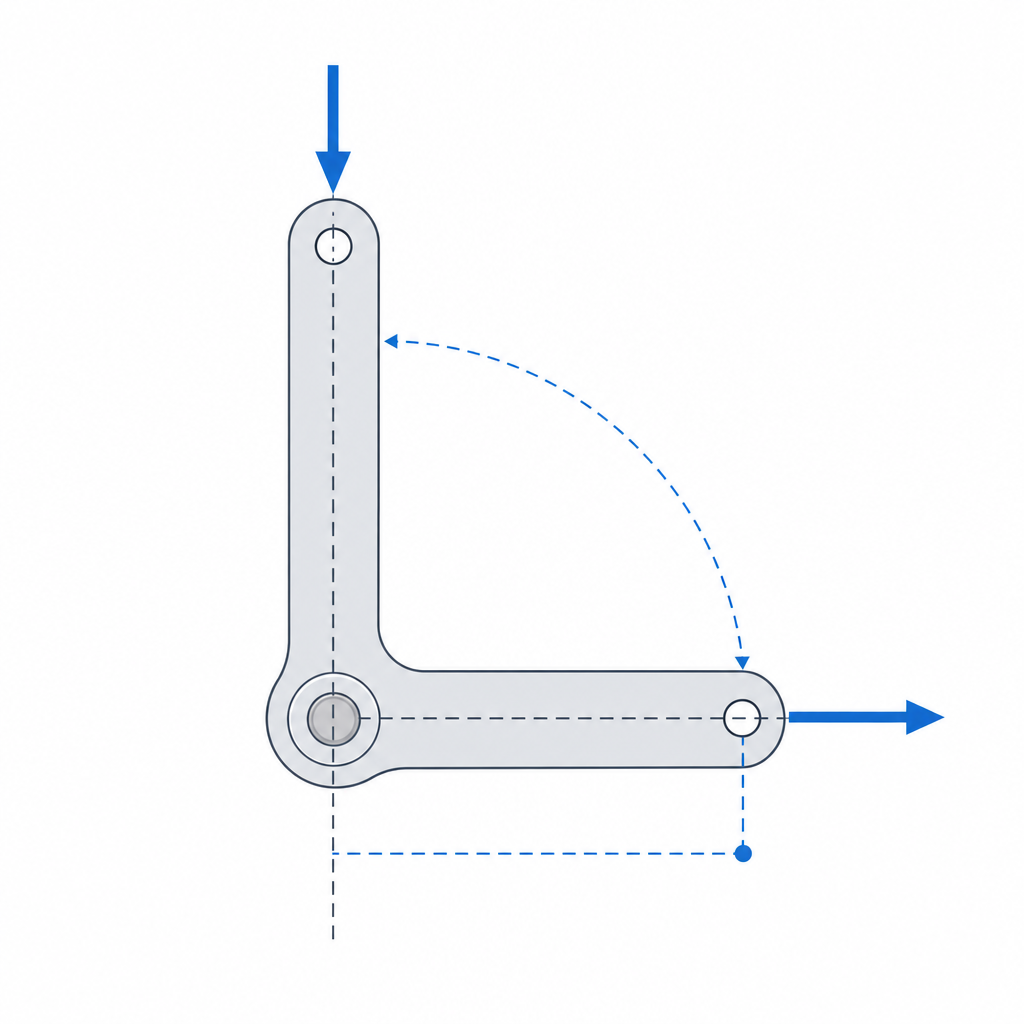

El balancin con el pivote en el codo y la fuerza redirigida 90 grados senalando el brazo perpendicular
El balancin con el pivote en el codo y la fuerza redirigida 90 grados senalando el brazo perpendicular

La cinemática es de las más limpias que hay. Tienes dos brazos rígidos unidos en ángulo, fundidos en un vértice, y todo el conjunto gira alrededor de un pivote común que vive en ese mismo vértice. Empujas el extremo de un brazo —el de entrada— y, como el cuerpo es rígido, el otro brazo —el de salida— describe un arco alrededor del pivote. La fuerza que entra por un lado sale por el otro, redirigida según el ángulo entre los brazos.

Lo que gobierna el reparto entre fuerza y recorrido es la proporción de las longitudes, medidas siempre desde el pivote hasta el punto donde se aplica cada fuerza. Los dos brazos son dos palancas que comparten el mismo fulcro, así que el equilibrio es el de momentos: el par que entra ha de igualar al par que sale, y la fuerza de salida vale la de entrada multiplicada por la longitud del brazo de entrada dividida entre la del brazo de salida. Si el brazo de entrada es el doble de largo que el de salida, la fuerza que entregas se multiplica por dos en la salida —pero el recorrido se reduce a la mitad, porque en el caso ideal sin fricción el trabajo se conserva, y lo que ganas en fuerza lo pagas en distancia. Inviertes las longitudes y obtienes lo contrario: menos fuerza, más recorrido. Esa es toda la aritmética, y conviene tenerla presente desde el primer trazo, porque la geometría que dibujes para "que quepa" ya está fijando, quieras o no, cuánta fuerza y cuánto desplazamiento sacas.

No es solo 90°: redirige y reescala a la vez

El nombre sugiere que el bell crank es el aparato que gira la fuerza un ángulo recto, y ese es su caso típico, pero el ángulo entre los brazos es un parámetro libre. Móntalos a 90° y la salida queda perpendicular a la entrada; ábrelos a 120° o ciérralos a 60° y la salida apunta en esa misma dirección. La dirección de salida la marca el ángulo del codo, sin más. Esto te deja resolver geometrías de empaquetado que un tirante recto no resuelve: introducir un accionamiento por un hueco y devolverlo girado lo justo para esquivar otra pieza.

Y sobre esa redirección se superpone, de forma independiente, el reescalado de las longitudes. Son dos grados de libertad que puedes ajustar por separado: el ángulo decide hacia dónde va la salida; la proporción de brazos decide con cuánta fuerza y recorrido. Un mismo bell crank puede, a la vez, doblar un mando 90° y duplicar su fuerza, o redirigirlo 45° reduciéndola. Por eso aparece tan a menudo como punto de ajuste dentro de una cadena de varillas más larga: es el sitio donde, sin añadir piezas, metes el cambio de dirección y la corrección de relación de palanca que el resto de la cadena necesita.

Para qué sirve de verdad

El bell crank vive donde un accionamiento tiene que doblar una esquina. El caso típico es el varillaje de frenos o de mandos, donde un cable o una varilla llega en una dirección y el actuador que debe mover está girado 90°: el balancín recoge el tirón y lo entrega redirigido, sin poleas ni curvas forzadas en el cable. Lo mismo vale para mandos de control —timones, compuertas, palancas remotas— y para transmisiones internas de un mecanismo donde el motor o el resorte empuja en un eje y la carga vive en otro.

El segundo uso, menos obvio, es el de punto de ajuste de relación de palanca dentro de una cadena. Cuando encadenas varias varillas para llevar un movimiento de un extremo a otro de la pieza, el balancín es el punto donde aprovechas para corregir la proporción: el lugar natural para meter la amplificación o la reducción que falte, ya que ahí estás cambiando de dirección de todos modos. Diseñar la cadena pensando en el bell crank como ese nudo ajustable suele salir más limpio que intentar cuadrar fuerzas y recorridos tramo a tramo.

El codo y los pasadores son las zonas críticas

Aquí es donde el FDM cobra su peaje, y donde una pieza que sobre el papel es trivial se vuelve delicada. La carga no se reparte por igual: el pivote y la unión de los dos brazos concentran todo el momento. Cada brazo es una palanca, y el momento que cada uno genera —fuerza por el brazo perpendicular a esa fuerza— se descarga entero en el codo y en el pivote. Esa es la sección que tienes que dimensionar para el momento máximo del recorrido, no para la fuerza nominal en reposo. Un codo esbelto que aguanta el empuje suave del montaje se parte cuando el mecanismo trabaja contra un tope.

La orientación de impresión decide el modo de fallo antes que cualquier cota. La carga en los brazos es una flexión: el brazo trabaja doblándose en torno al pivote, y esa flexión pone una cara del brazo en tracción. Si imprimes la pieza de manera que las capas queden perpendiculares a esa tracción, la fuerza tira directamente de la unión entre cordones —el plano débil de la pieza— y el brazo delamina, se abre por una línea de capa en vez de romper material sano. Lo que quieres es tumbar el balancín plano sobre la cama, con el plano de los brazos paralelo a las capas, de modo que la flexión corra a lo largo de los cordones y no despegue una capa de la siguiente. Esa misma orientación plana resuelve a la vez los ojos de pasador: tumbados, los perímetros de cada ojo envuelven el agujero capa a capa, que es justo como quieres que trabaje su pared. Es el principio que gobierna cualquier pieza que flexa o transmite carga, desarrollado en Orientación de capas para el movimiento: orienta para que la carga vaya a lo largo del cordón, no entre capas.

Y están los pasadores. Un bell crank tiene como mínimo tres puntos articulados —el pivote y los ojos donde se enganchan las varillas de entrada y salida— y los tres son ojos de pasador que cargan a cortante y a aplastamiento. Dales material: un ojo es un agujero rodeado de poca pared, y esa pared trabaja a tracción circunferencial cada vez que el pasador empuja. Pared fina y el ojo se abre o se astilla; pared generosa, con varios perímetros continuos dando la vuelta al agujero, y aguanta. Trata cada ojo como una zona a reforzar a propósito, no como un agujero que dejas donde cae.

Zonas críticas de un bell crank impreso en FDM
Zona Qué la solicita Cómo dimensionarla
Codo (unión de brazos) Momento máximo de ambos brazos Sección llena, generosa; radio de acuerdo en el vértice
Pivote Reacción total + concentración de tensión Ojo o cubo reforzado, pared gruesa, holgura de giro correcta
Ojos de varilla Cortante y aplastamiento del pasador Varios perímetros continuos alrededor del agujero
Plano de impresión Flexión de los brazos y pared de los ojos Pieza tumbada en el plano de las capas, no de canto

Holgura justa en los pivotes: ni agarrota ni baila

El pivote tiene dos exigencias que tiran en sentidos opuestos, y hay que servirlas a la vez. Tiene que girar suave —si agarrota, el accionamiento se vuelve duro y errático— y tiene que girar sin juego —porque cualquier holgura de más en un pasador se traduce en backlash, en juego muerto que recorre la cadena de control entera. En un varillaje con dos o tres articulaciones, el juego de cada pasador se suma: unas décimas en cada nudo se convierten en algún milímetro de holgura en los pivotes, y la relación de palanca de cada balancín puede amplificar ese milímetro hasta varios de recorrido muerto en el mando, ese tramo que mueves sin que pase nada antes de que el mecanismo responda.

Por eso la holgura del pivote no se improvisa: es el ajuste deslizante de tu impresora, medido y conocido, ni más ni menos. Demasiado apretado y la fricción agarrota el balancín; demasiado suelto y metes backlash. El número exacto sale de calibrar tu máquina, no de copiar una tabla, y es el mismo razonamiento que aplica a cualquier pieza que se mueve: lo tienes en Tolerancias para piezas que se mueven. Recuerda además que el agujero impreso tiende a salir más estrecho que su cota nominal, así que la holgura se presupuesta sobre el agujero medido, no sobre el dibujado, y conviene materializarla abriendo el agujero del ojo antes que adelgazando el pasador, que es la pieza que no quieres debilitar.

Fatiga y material: lo que aguanta el accionamiento número mil

Un bell crank de mando no se acciona una vez: se acciona miles. Y el FDM no falla solo por rotura estática contra un tope —falla por fatiga, por una delaminación que avanza un poco en cada ciclo hasta que el codo o un ojo se abren por la misma línea de capa que dabas por buena. Dimensionar para el momento máximo es necesario pero no suficiente: deja margen sobre ese máximo, porque la pieza no ve la carga una vez sino repetida. Y si el mecanismo lleva un resorte que mantiene tensión en reposo, entra en juego la fluencia: el plástico cargado fluye despacio y el PLA es el peor en esto, así que un brazo pretensado puede ceder y relajar su posición con los meses. Para un balancín que trabaja mucho o que vive bajo carga sostenida, sube de PLA a un material tenaz —PETG o nylon— y orienta las capas como toca; ganas resistencia a la fatiga justo donde la pieza la pierde.

Dimensionado el codo para el momento, orientadas las capas para que la flexión no delamine y ajustada la holgura de los pasadores al deslizante de tu máquina, el balancín deja de ser la pieza que dabas por hecha y pasa a ser el nudo fiable de la cadena. Y como casi todo en un mecanismo impreso acaba dependiendo de qué décima de milímetro queda entre el pasador y el ojo, el siguiente paso es ese mismo número: Tolerancias para piezas que se mueven te lleva de la función al hueco que tienes que dibujar.
