Embrague de garras (dog clutch): conectar y desconectar el giro

Un embrague de garras no agarra: encaja. En lugar de dos discos que se aprietan y transmiten par por rozamiento hasta que alguno resbala, aquí tienes dos coronas de dientes frontales que se meten una en otra como dos manos que entrelazan los dedos, y a partir de ese momento los dos ejes giran como uno solo. No hay deslizamiento, no hay par de fricción que calcular, no hay superficie que pulir: o los dientes están engranados y transmiten todo el par, o están separados y no transmiten nada. Es la forma más honesta de conectar y desconectar un giro, y también la que menos perdona, porque toda la suavidad que un embrague de fricción reparte con su patinaje, aquí tienes que ponerla tú en la geometría del diente y en el instante en que decides juntarlos.

Acoplamiento positivo: todo o nada

La diferencia con un embrague de fricción es de naturaleza, no de grado. Un embrague de fricción transmite par porque dos superficies presionadas se resisten a deslizar una sobre otra, y esa resistencia tiene un techo: superado el par de fricción, patina. Eso es a la vez su defecto y su virtud: patina cuando lo sobrecargas, y ese patinaje le permite conectar gradualmente dos ejes que giran a velocidades distintas, igualando las velocidades poco a poco.

El embrague de garras no tiene ese margen. Los dientes frontales de una mitad caen en los huecos de la otra y la cara de empuje de cada diente topa con la cara del diente vecino. A partir de ahí, transmitir par es transmitir una fuerza de contacto entre dos caras sólidas: no hay nada que pueda deslizar sin que algo se rompa. Por eso el acoplamiento se llama positivo. Transmite el par íntegro, sin las pérdidas por deslizamiento de la fricción y sin calentarse, hasta el límite en que el diente cede a cortante. Y por eso mismo no modula: no existe el medio engrane. Conectar es meter los dientes; desconectar es sacarlos. Entre un estado y otro no hay rampa, hay un salto.

Esa naturaleza binaria es justo lo que quieres cuando necesitas transmisión sin patinaje y una posición conocida del eje, y lo que no quieres cuando necesitas suavizar un arranque.

Cuándo entra y cuándo choca

La regla que gobierna todo el mecanismo es esta: un embrague de garras engrana bien a baja velocidad relativa entre las dos mitades, y mal —o no engrana— cuando esa velocidad relativa es alta. La cinemática lo explica sin más. Para que un diente entre limpio en su hueco, el hueco tiene que estar esperándolo cuando la punta del diente llega a su plano. Si las dos coronas giran casi a la misma velocidad, cada diente encuentra su hueco abierto y se desliza dentro. Si una corona gira mucho más rápido que la otra, los dientes pasan por delante de los huecos demasiado deprisa: la punta de un diente alcanza el plano cuando el hueco ya ha pasado y el siguiente aún no está, choca de punta contra la cara superior del diente de enfrente, y rebota. No engrana: martillea.

Por eso un embrague de garras es la elección correcta para conectar par sin pérdidas de patinaje cuando puedes hacer la conexión con los ejes parados o casi sincronizados: una caja de cambios donde sincronizas antes de meter la marcha, una tracción seleccionable que acoplas a baja velocidad, el husillo de un torno. Y es la elección equivocada para acoplar en marcha dos ejes a velocidades muy dispares, que es justo el terreno del embrague de fricción. Pedirle a un dog clutch que enganche en plena disparidad de velocidad es pedirle que se coma sus propios dientes.

Hay un caso opuesto que conviene nombrar, porque desconcierta: a velocidad relativa exactamente cero, el embrague tampoco entra solo si los dientes quedan alineados punta contra punta en vez de diente contra hueco. Se quedan topados, sin caer. Por eso engranar limpio necesita o bien una velocidad relativa ligerísima que vaya barriendo los huecos, o bien un chaflán de guía que desvíe la punta hacia su sitio. Sincronía no es lo mismo que alineación.

El perfil del diente decide cómo entra y cómo retiene

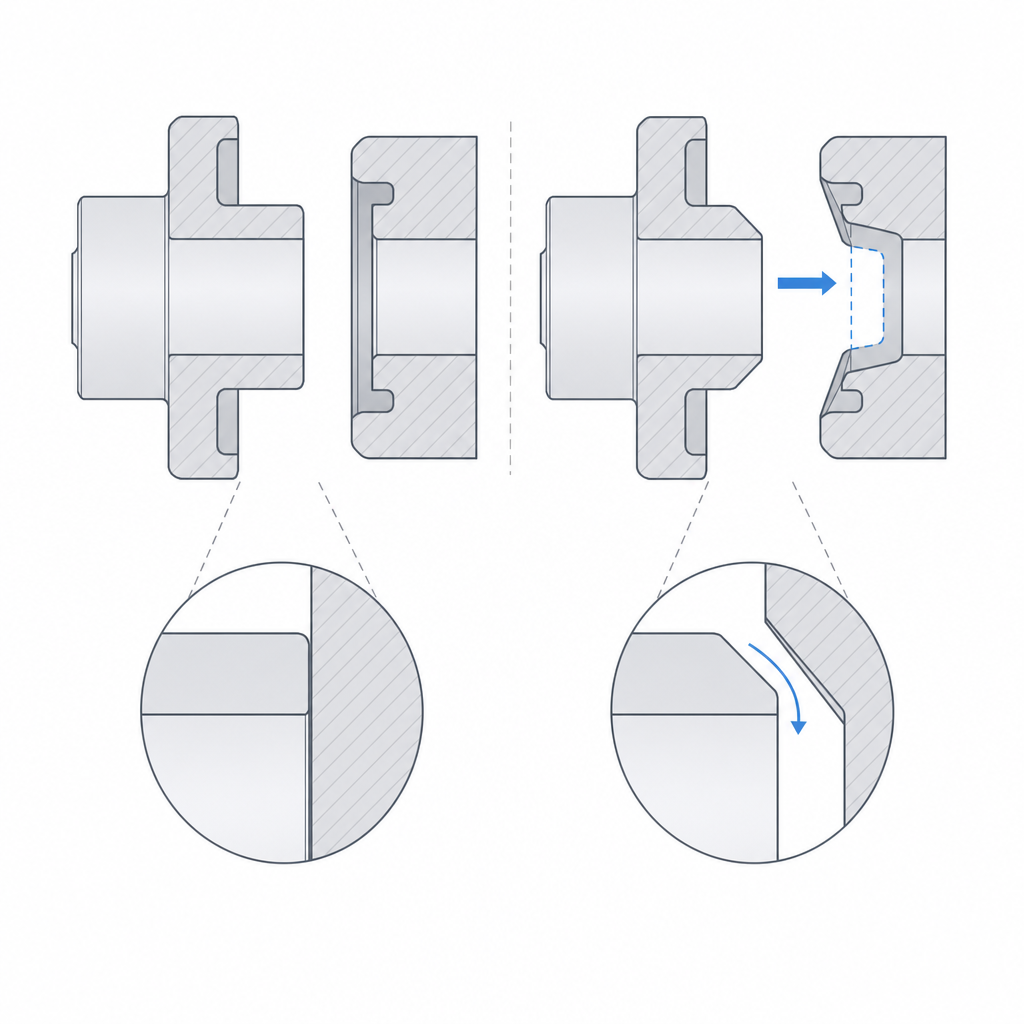

Todo el carácter del embrague vive en la forma del flanco del diente, y ahí hay un compromiso que no puedes esquivar. Un diente de flancos rectos —caras paralelas al eje, perpendiculares a la cara frontal— engancha firme y transmite par limpio: las dos caras de empuje se topan a plomo y el contacto es plano contra plano. Pero ese mismo diente recto es muy difícil de engranar si hay algo de velocidad relativa, porque no tiene ninguna geometría que guíe la punta hacia el hueco: o cae justo en su sitio o choca de canto.

Un diente de puntas achaflanadas resuelve la entrada a costa de la firmeza. Si rebajas la punta del diente en rampa, esa rampa hace de guía: cuando dos dientes se encuentran ligeramente desfasados, la rampa de uno empuja al otro lateralmente y las coronas giran lo justo para que el diente caiga en su hueco. Engrana mucho más fácil en movimiento. Lo que tiene componente axial de expulsión bajo par no es ese chaflán de guía —que solo trabaja durante la entrada—, sino cualquier ángulo en el flanco de empuje: si las caras que transmiten el par no son perfectamente paralelas al eje, el contacto empuja también hacia fuera y tiende a separar las dos mitades.

El paso siguiente es el flanco asimétrico: una cara recta y la opuesta en rampa. Esto da un comportamiento unidireccional. En un sentido de giro engranan las caras rectas y el embrague transmite par a plomo; en el sentido contrario se enfrentan las rampas, que se montan una sobre otra y hacen saltar una corona contra la otra, como un trinquete. Es lo que quieres cuando el par solo debe transmitirse en una dirección y en la otra prefieres que el mecanismo patine en vez de bloquearse. Ojo a una consecuencia: para que ese trinquete pueda saltar, la corona tiene que poder desplazarse axialmente en cada diente, así que el modo unidireccional exige un mando axial elástico —un muelle que ceda y vuelva—, no una retención rígida que clave el diente dentro. El número de dientes y el ángulo del flanco son los dos parámetros con los que juegas: con más dientes y flancos más tendidos, el engrane es más fácil y más progresivo; con menos dientes y flancos más rectos, se retiene más par pero se exige más sincronía para entrar. Como punto de partida en FDM, de 3 a 12 garras y un chaflán de guía de 30°–45° cubren la mayoría de los casos; menos de tres dientes concentran demasiado par en cada flanco.

Imprimir las garras en FDM

La orientación de impresión la decide la dirección de la carga, y en un dog clutch el punto crítico es la raíz del diente: el diente trabaja como un voladizo que flecta en su base cuando la cara de empuje transmite el par. Esa flexión carga al máximo la fibra de la raíz, y en una pieza FDM lo que peor soporta la flexión es el plano entre capas. Imprime cada mitad con los dientes frontales hacia arriba, de modo que las capas se apilen a lo largo del diente y la raíz quede atravesada por cordones continuos, no por la soldadura débil entre capas. Un diente impreso de canto, con el plano de capa cruzando la base, delamina por ahí en cuanto recibe par de verdad: es el mismo razonamiento de orientación que gobierna cualquier pieza móvil y que se desarrolla en Orientación de capas para el movimiento.

Con los dientes hacia arriba aparecen dos detalles que conviene cuidar. Las puntas de los dientes salen escalonadas capa a capa si las dejas en pico; redondéalas o achaflánalas ligeramente, no solo para que guíen mejor el engrane, sino porque una punta viva impresa es frágil y se desmorona al primer choque, y entonces ya no guía nada. Y la guía axial —el casquillo, la chaveta o el perfil sobre el que la mitad móvil desliza para entrar y salir— necesita su holgura de deslizamiento real, no la nominal: si la aprietas, el embrague se agarrota a medio engranar y no acaba de entrar ni de salir. Dale el hueco de un ajuste deslizante, del orden de 0,2–0,4 mm por lado según tu impresora, como explica Tolerancias para piezas que se mueven.

El mando axial y la retención

Un embrague de garras no se acciona solo: hace falta algo que empuje una mitad contra la otra para engranar y la separe para desconectar, todo en dirección axial. La pieza clásica es una horquilla que abraza una garganta de la mitad móvil y la desliza a lo largo de su eje; según la aplicación, esa horquilla la mueve una leva, una palanca o un muelle. Una configuración muy útil es la de muelle de retorno: el muelle mantiene el embrague engranado de forma permanente, y la palanca solo trabaja para desengranar venciendo al muelle. Así, el estado de reposo es el de transmisión, y soltar la palanca vuelve a conectar sin que tengas que sostener nada.

Pero el mando que mete los dientes no basta: hay que mantenerlos metidos. Aquí está uno de los modos de fallo más traicioneros del mecanismo. Un diente de flancos rectos parece que no tiene componente axial, pero bajo par real, con la inevitable holgura del FDM y cualquier mínima desviación del flanco, las dos mitades tienden a separarse: el contacto entre caras genera una pequeña fuerza que las empuja hacia fuera, y si nada lo retiene, el embrague se desengrana solo justo cuando más par estás pasando. La defensa es una retención axial explícita: el propio muelle que mantiene el engrane, o un pequeño detente que pida un esfuerzo deliberado para salir. Un socavado en el flanco que haga que el par tienda a meter el diente también retiene, pero ten en cuenta dos cosas antes de recurrir a él: convierte el embrague en un acople que ya no sale libremente, y con los dientes impresos hacia arriba ese socavado queda como un voladizo interno que imprime mal o pide soporte. En FDM, el muelle o el detente suelen ser la retención limpia; el socavado, el último recurso. No confíes en que el rozamiento de la guía aguante: dale una retención que trabaje a propósito.

Los modos de fallo, uno a uno

Hay tres formas claras de romper este mecanismo, y una cuarta más sutil; las cuatro se previenen en el diseño. La primera es el choque de puntas: intentar engranar a alta velocidad relativa, donde los dientes martillean de punta contra punta en vez de caer en sus huecos, y se redondean o se parten en pocos intentos. Se evita sincronizando antes de engranar y achaflanando las puntas para que guíen en vez de chocar. La segunda es el desgaste de los flancos: cada engrane roza las caras una contra otra, y en plástico ese roce redondea el flanco ciclo a ciclo. Y ese redondeo no es inocente: convierte un flanco recto en una rampa de facto, justo la geometría que introduce la componente axial de expulsión que el diente recto no tenía: por eso un embrague gastado empieza a saltar bajo par aunque al principio retuviera bien. Aquí ayuda un material más resistente al desgaste y, sobre todo, no engranar más veces de las necesarias. La tercera es el desacople involuntario que ya hemos visto: par sin retención axial, mitades que se separan solas.

La cuarta forma enlaza con todo el oficio del FDM: el diente que cede a cortante en su raíz porque la base quedó formada por una mala soldadura entre capas. No es que falte plástico: es que está mal orientado. Por eso la orientación de impresión no es un detalle de acabado en este mecanismo, sino la diferencia entre un diente que transmite el par que calculaste y uno que se descose por su plano débil al primer apretón.

Si lo que vas a construir alrededor del embrague son enganches que deban quedar fijos, en lugar de conectarse y desconectarse, el razonamiento sobre caras de retención y ángulos que no sueltan está en Snap-fits que no se sueltan.
