Tracción por fricción, bowden y polipasto: tres transmisiones flexibles menos conocidas
Cuando piensas en transmitir movimiento sin un tren de engranajes, lo primero que viene a la cabeza es la correa dentada. Pero hay tres mecanismos más humildes que resuelven problemas que la correa no toca, y los tres caben de sobra en una impresora FDM: una rueda que empuja a otra solo por contacto, un cable que viaja por dentro de una funda y dobla esquinas, y un juego de poleas que convierte un motor pequeño en mucha fuerza. Ninguno necesita dientes ni sincronía exacta. Lo que necesitan es que entiendas qué física los hace funcionar y por qué punto fallan, porque cada uno falla de una manera distinta y muy reconocible.
La rueda de fricción transmite por adherencia, no por dientes
Pon dos ruedas a girar tocándose por el borde, y la primera arrastra a la segunda. No hay engrane: lo único que mueve a la rueda conducida es el rozamiento en la línea de contacto, la adherencia entre las dos pistas. La relación de transmisión sale del cociente de diámetros, porque la velocidad tangencial en el punto de contacto es común a las dos ruedas. Pero, a diferencia de un diente que cae en su hueco, esa relación nunca es exacta. Incluso muy por debajo del umbral de patinaje hay un microdeslizamiento elástico en la zona de contacto —el material se deforma y recupera al rodar—, así que la rueda conducida da siempre algunas vueltas de menos respecto a lo que dictaría la geometría pura, y cuánto de menos depende de la carga. La rueda de fricción no garantiza una cuenta de vueltas; garantiza un arrastre mientras el par pedido no supere lo que la fricción puede transmitir.
Esa "debilidad" es a la vez su mejor virtud. Como el contacto patina ante una sobrecarga, la rueda de fricción es un limitador de par natural: si algo se atasca en el lado de salida, las ruedas resbalan en vez de partir un diente o quemar el motor. Y como no hay dientes que choquen, funciona en silencio y es barata de imprimir: dos cilindros y dos ejes, nada más. La pega es que el par que transmite está acotado por el producto del coeficiente de rozamiento por la fuerza con que aprietas una rueda contra la otra. Si pides poco par y quieres silencio, sobra; si pides par de verdad, patina y se queda corta.
La palanca para subir ese techo es μ, el coeficiente de rozamiento. El PLA contra PLA no es resbaladizo —su μ ronda 0,3–0,4, lejos del PTFE—, pero la fricción que de verdad puedes sacar de él es baja, porque la carga normal que aguantan unos ejes impresos es modesta y porque la pista se pule con el uso. Ahí el FDM te da una jugada limpia: una banda de TPU o una junta tórica (un O-ring) alojada en la pista de una de las ruedas. El elastómero muerde la otra pista y multiplica la adherencia sin tener que apretar más los ejes. Modela una garganta en el borde de la rueda y aloja ahí el O-ring, o imprime directamente la llanta en TPU sobre un núcleo rígido.
El elastómero no es gratis, eso sí. Deforma bajo la carga normal, lo que ensancha la huella de contacto y mueve un poco el radio efectivo de rodadura —es decir, empeora todavía más la exactitud de vueltas que ya de por sí no tenías—. Y un TPU comprimido de forma sostenida fluye lentamente (creep) y va perdiendo la precarga con la que lo montaste. Lo aceptas porque a cambio te da el par; pero si lo que buscabas era precisión de giro, la rueda de fricción no era el mecanismo, con banda o sin ella.
Esa precarga, además, no es gratis para la estructura. La fuerza con que aprietas una rueda contra la otra carga los ejes lateralmente todo el tiempo, no a ratos. En FDM eso flexa los ejes finos y desgasta los alojamientos, y a medida que el alojamiento se ablanda, la fuerza de contacto cae y con ella el par. Una rueda de fricción pide ejes rígidos y cojinetes capaces de aguantar carga radial constante; dimensiónalos para esa precarga permanente, no para el peso de la rueda.
El bowden lleva el movimiento por caminos curvos
Un cable bowden es un alma —de acero, normalmente— que desliza por dentro de una funda. La idea parece trivial hasta que ves lo que permite: transmitir movimiento de un punto a otro siguiendo un camino curvo, sin ejes, sin poleas de reenvío, sin que el recorrido tenga que ser recto. Es lo que usan los frenos de bicicleta para llevar el apretón de la maneta a la pinza salvando el manillar y el cuadro, y lo que usa una impresora de cabezal bowden para empujar filamento desde un extrusor fijo hasta un hotend que se mueve.

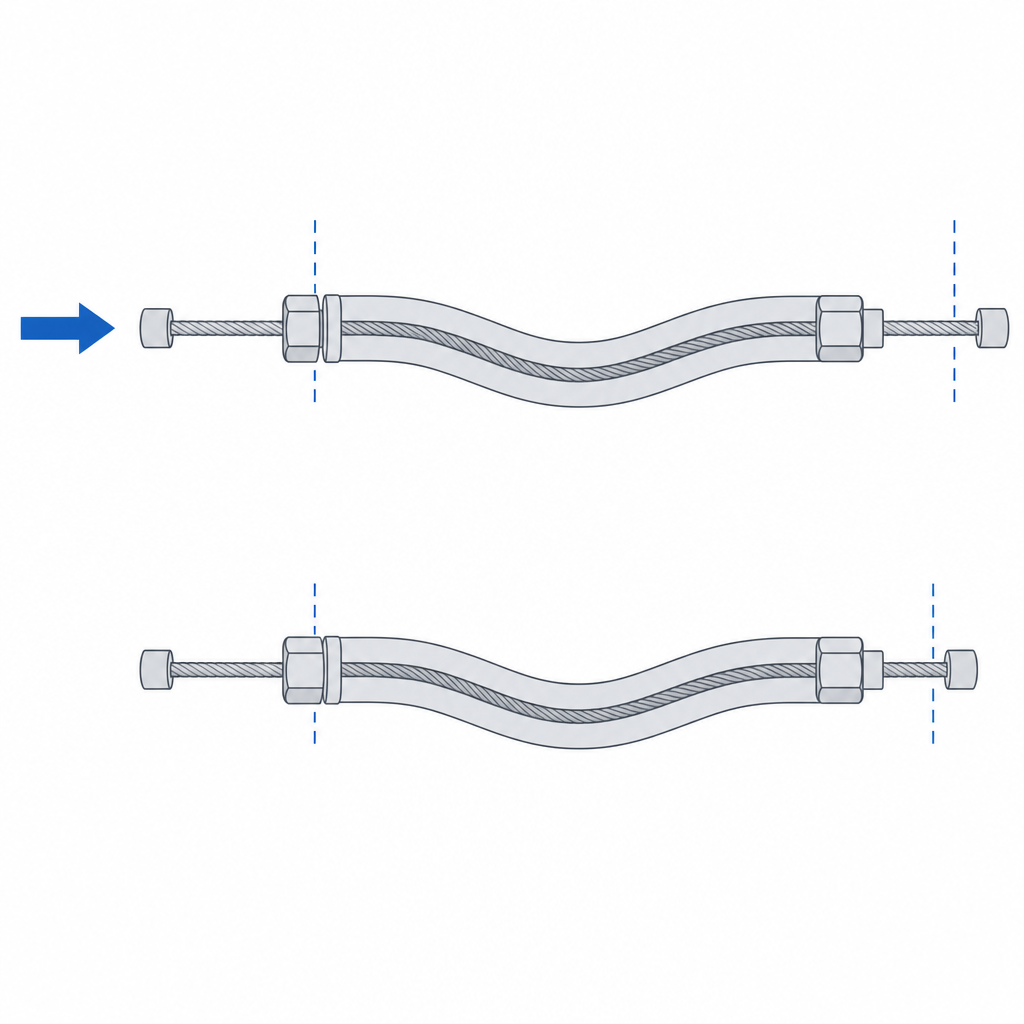

La física que lo hace funcionar es la conservación de la longitud de funda. Con la funda firmemente anclada por sus dos extremos, su longitud entre anclajes no cambia aunque el trazado se curve. Si metes un milímetro de alma por un extremo, ese milímetro tiene que salir por el otro, porque dentro de la funda no cabe más alma de la que ya había. El desplazamiento se transmite de una punta a la otra con independencia del trazado, recto o lleno de curvas. Eso es lo que ningún eje rígido te da: movimiento que dobla esquinas. Y conviene subrayar la condición, porque es donde fallan la mitad de los montajes bowden impresos: si la funda no está sujeta axialmente en sus dos extremos y puede correr dentro de su anclaje, el alma deja de transmitirse íntegra y el sistema se vuelve gomoso. Ancla la funda, no solo el alma.
El precio lo pagas en dos cosas, y conviene nombrarlas porque en ellas reside toda la limitación del sistema. La primera es el rozamiento interno: el alma roza contra la pared de la funda en cada curva, y cuanto más cerrado es el radio, más aprieta y más fricción introduce. Esa fricción se come parte del desplazamiento y obliga a tirar más fuerte de lo que debería. La segunda es la combinación del juego radial entre alma y funda con la compresión axial de la propia funda bajo carga: una funda de PTFE liso —la más usada, por su pared interior de μ bajísimo— es relativamente blanda, y bajo la fuerza de empuje se comba y se acorta antes de mover el otro extremo. Esas dos cosas crean una zona muerta: empiezas a accionar y, durante un primer tramo, la salida no se mueve, porque primero hay que tensar el alma, asentar y comprimir la funda y vencer el rozamiento estático. En una impresora bowden esa zona muerta es exactamente lo que produce la holgura del filamento que arrastra y suelta de más en las retracciones.
Hay un matiz que cambia el diseño según el sentido de la carga. Un freno de bici trabaja el alma a tracción: tiras de ella y se mantiene recta y tensa dentro de la funda. Un extrusor bowden hace lo contrario, empuja el filamento a compresión, y un elemento esbelto a compresión dentro de un hueco radial pandea: el filamento se arquea y se aprieta contra la pared en vez de avanzar, lo que añade zona muerta y, en el peor caso, lo enrosca o lo atasca. Por eso un bowden a empuje es siempre más exigente con el juego radial que uno a tracción: ahí el hueco no es solo holgura, es sitio para pandear. Ajusta el interior de la funda al alma lo más fino que el deslizamiento permita cuando trabajes a compresión.
Para anclar los extremos con precisión —y para alojar el tubo sin que se mueva ni corra— te apoyas en las mismas tolerancias de cualquier ajuste deslizante o a presión, lo tienes en Tolerancias para piezas que se mueven.
El polipasto cambia recorrido por fuerza
Un polipasto —block and tackle— es un juego de poleas por el que pasa un mismo cable varias veces entre un bloque fijo y uno móvil. Si el cable da n pasadas sosteniendo la carga, esta reparte su peso entre esos n ramales, y cada ramal aguanta solo la enésima parte. En el caso ideal, tirando del extremo libre con una fuerza pequeña levantas un peso n veces mayor. Es la forma más vieja de ganar fuerza sin una caja reductora.
Lo que hace honesto el trato es la conservación del trabajo. No sacas energía de la nada: lo que ganas en fuerza lo pagas, exactamente, en recorrido. Si multiplicas la fuerza por n, tienes que tirar n metros de cable por cada metro que sube la carga, porque los n ramales que se acortan se alimentan todos del cable que tú recoges. El trabajo de entrada iguala al de salida más las pérdidas: en el límite ideal, el producto de fuerza por distancia se mantiene constante, y en la realidad la fricción se queda con una parte. Por eso un polipasto es ideal cuando tienes un actuador pequeño y mucho recorrido disponible pero poca fuerza: un elevador impreso, un tensor, una compuerta que sube despacio pero sin atascarse. Cambias velocidad y carrera por empuje.
Y aquí está el matiz que decide si tu polipasto impreso sirve o no: la ventaja mecánica real nunca es n. Cada polea que roza en su eje se queda con un porcentaje de la fuerza, y ese descuento se acumula pasada a pasada. Con un casquillo deslizante de plástico sobre eje de plástico —μ alto— la pérdida por polea es considerable, y multiplicada por varios ramales la ventaja efectiva puede quedar muy por debajo de n. No es un detalle: para n grande, el casquillo liso de plástico es casi inviable. El rodamiento embebido es la opción por defecto en un polipasto que de verdad multiplica, no la alternativa para cuando la carga apriete. El alojamiento de ese rodamiento o casquillo lo dimensionas como cualquier otro encaje, y lo tienes en Hardware embebido: imanes, rodamientos e insertos.
La otra pieza que decide el resultado es el propio cable y por dónde pasa. La garganta de la polea tiene que retener el cable: lo bastante profunda y con el ángulo justo para que el cable se asiente en el fondo y no trepe por el flanco. Pero hay dos sitios que la gente olvida y son justo donde estos montajes revientan. Uno es el radio de la polea: si es pequeño respecto al diámetro del cable, lo obligas a doblar cerrado en cada pasada y lo fatigas hasta romperlo; dale a la polea radio de sobra para el cable que uses. El otro es el anclaje del ramal muerto, el extremo fijo del cable: ahí se concentra la tensión de la carga entera y es donde el plástico se desgarra si lo sujetas con un simple agujerito. Ánclalo con holgura de material alrededor y, mejor, con el cable dando una vuelta o un nudo que reparta la carga, no a cortante sobre una pared fina.
Cuál de los tres elegir en cada caso
Los tres son transmisiones flexibles "menores" porque ninguno te da la relación exacta y el par franco de un engranaje o una correa dentada. Pero cada uno resuelve algo que los grandes no resuelven, y la elección es directa una vez tienes claro qué pesa en tu mecanismo.
Elige rueda de fricción cuando quieras lo más simple posible y la exactitud de vueltas no importe: silencio, dos cilindros, un limitador de par por añadidura. Sabes que patinará ante sobrecarga, y muchas veces eso es justo lo que quieres. Elige bowden cuando necesites llevar un movimiento de un sitio a otro siguiendo un camino que no es recto: a distancia, doblando esquinas, sin ejes intermedios. Aceptas a cambio la zona muerta y la holgura, que es el peaje de transmitir por dentro de una funda. Y elige polipasto cuando lo que te falte sea fuerza y te sobre recorrido: multiplicas el empuje de un actuador pequeño por el número de ramales, pagándolo en cable tirado y en la fricción de las poleas.
Ninguno reemplaza a un engranaje cuando necesitas posición exacta y par garantizado. Pero cuando no los necesitas, montar un tren de engranajes es sobredimensionar el problema. La rueda que roza, el cable que dobla esquinas y las poleas que reparten carga hacen su trabajo con una fracción de las piezas, y fallan de formas que ya sabes reconocer y prevenir.
