Temperatura y unión entre capas

Una pieza impresa son miles de cordones separados que tuvieron que soldarse entre sí mientras aún estaban calientes. Cuando esa soldadura es fuerte, la pieza se comporta casi como plástico macizo. Cuando es débil, la pieza parece perfecta y luego se parte por una línea de capa la primera vez que la fuerzas —el fallo clásico del FDM en el que un soporte se rompe limpio de lado a lado, o una carcasa se abre por una junta horizontal sin apenas carga. La unión entre capas es una historia de temperatura, y este artículo lee las dos firmas que deja: capas que se separan con un hueco visible y capas que parecen fundidas pero son secretamente débiles. Por qué la pieza es anisótropa de entrada —fuerte dentro de una capa, débil entre capas— es el tema de Adhesión entre capas y anisotropía; aquí perseguimos el fallo.

Soldar es un presupuesto de calor

Cada cordón se deposita fundido sobre un cordón que ya se está enfriando. Para que los dos se fusionen, el plástico nuevo tiene que recalentar la superficie vieja por encima del punto en que las cadenas del polímero pueden enredarse a través de la frontera. Ese recalentamiento es un presupuesto, y todo lo que le roba calor debilita la soldadura: un nozzle demasiado frío deposita plástico sin calor suficiente para refundir la capa de abajo, un ventilador que sopla demasiado fuerte enfría el cordón antes de que pueda unirse, y una capa pequeña impresa rápido da a cada cordón casi nada de tiempo en contacto antes de que llegue el siguiente sobre una superficie ya fría. La unión es más fuerte cuando el plástico está caliente, el vecino sigue templado y nada los separa con prisa.

Por eso la misma bobina imprime fuerte en una pieza y frágil en otra. No es el material: es el presupuesto de calor que los ajustes y la geometría le dieron a cada soldadura.

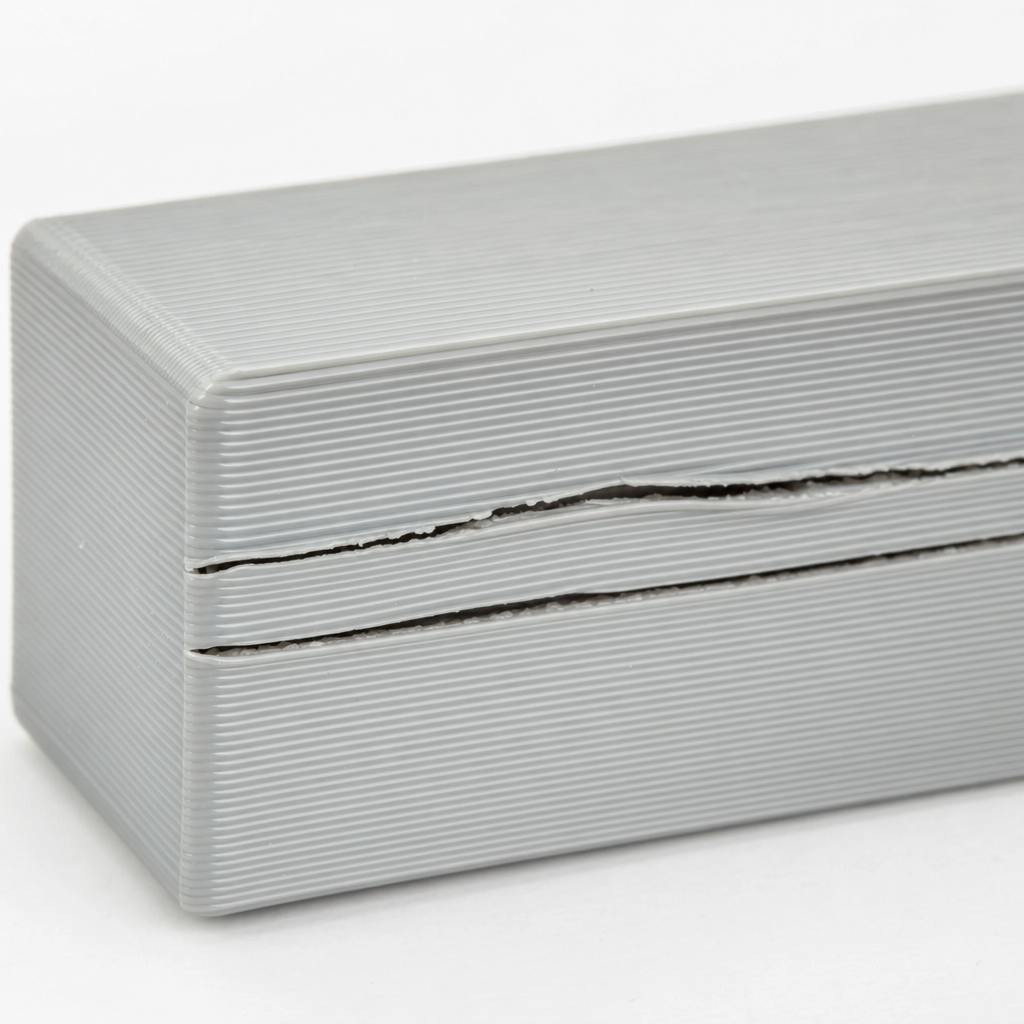

Huecos visibles entre capas — delaminación

La firma más clara es la delaminación: se ve la luz entre capas, una grieta o junta que se abre al enfriarse la pieza o en cuanto la flexionas. El plástico nunca se fundió; se apiló. La causa habitual es directa —el nozzle estaba demasiado frío, o la refrigeración era demasiado agresiva para el material— y los materiales de mayor contracción lo muestran peor. El ABS y el nylon se contraen mucho al enfriarse, así que cada capa nueva intenta separarse de la de abajo incluso mientras se une; sin un entorno cálido y sin corrientes, las capas exteriores se enfrían y encogen más rápido que el núcleo y la pieza se agrieta sola desde dentro. El PETG y el PLA perdonan mucho más.

Las palancas de máquina son la primera línea aquí: sube la temperatura del nozzle hacia el extremo alto del rango del material, baja el ventilador de pieza para los materiales que necesitan el calor (bajo o apagado para ABS, moderado para PETG, al máximo solo en PLA donde los puentes y voladizos lo necesitan) y, para ABS y nylon, imprime en una cámara cerrada que mantenga el ambiente cálido para que toda la pieza se enfríe despacio y de forma uniforme. Bajar la velocidad también ayuda, al dejar cada capa más caliente cuando llega la siguiente.

Con aspecto de fundido pero débil — el fallo oculto

La firma más peligrosa no tiene hueco visible alguno. Las capas parecen soldadas, la superficie está limpia, y entonces la pieza se parte por una capa bajo una carga que debería haber aguantado sin problema. La soldadura se formó, pero fina —suficiente para sostener la forma, no para transmitir fuerza a través de la frontera. Aquí es donde el diseño hace el trabajo pesado, porque normalmente no puedes compensar con ajustes una carga apuntada en la dirección equivocada a través de las capas.

La palanca dominante es la orientación. Las piezas FDM son fuertes dentro de una capa y débiles entre ellas, así que una pieza cargada a través de sus líneas de capa está cargada por su plano más débil. Orienta la pieza —en el modelo y al exportar— para que la carga principal corra a lo largo de las capas, no a través de ellas: tumba un gancho o un soporte para que el tirón siga los cordones, no lo pongas de pie para que el tirón despegue las capas. Donde la geometría fuerce un eje débil, añade material donde se concentra la tensión —redondea las esquinas interiores para que la carga no se embudo en una entalla viva justo sobre una frontera de capa— y añade paredes en lugar de fiarlo al relleno, ya que los perímetros soportan carga mucho mejor que una retícula rala. Una rápida Una comprobación rápida de tensiones con FEA te mostrará dónde se concentra de verdad la tensión antes de gastar filamento.

Filamento seco, calor honesto

Una causa silenciosa está detrás de muchas impresiones de capa débil: el filamento húmedo. El nylon, el PETG y el PLA absorben humedad del aire, y cuando ese plástico húmedo llega al nozzle el agua se convierte en vapor de golpe, reventando el cordón y dejando microhuecos que arruinan la soldadura. Si las capas son débiles y la impresión chisporrotea o muestra burbujas finas en la superficie, seca la bobina antes de tocar cualquier otro ajuste. Y resiste el impulso de simplemente subir el nozzle cada vez más para forzar la unión —por encima del rango del material obtienes stringing, oozing y atascos por heat-creep a cambio, cambiando un fallo por dos. La resistencia de la unión viene de un presupuesto de calor honesto: la temperatura correcta para el material, la refrigeración ajustada a él, plástico seco y una carga que corre en la dirección en que las capas son fuertes.
