Una comprobación rápida de tensiones con FEA
Has diseñado un soporte. ¿Aguantará? Podrías imprimirlo, colgarle la carga y ver cómo se rompe — o podrías preguntárselo a la pieza antes de gastar un gramo de plástico. A Kapy llegará pronto una simulación integrada: fija la pieza, empuja sobre ella y verás dónde se acumula la tensión y cuánto se dobla. Usada con honestidad, convierte el "creo que es lo bastante resistente" en "veo exactamente por dónde va a fallar primero". Usada de forma ingenua, te miente con colores muy convincentes. Este artículo va de distinguir una cosa de la otra — para que estés listo el día que aterrice.
Qué hará la simulación
La herramienta ejecuta un análisis por elementos finitos (FEA) rápido. Le das tres cosas — dónde se sujeta la pieza, dónde se aplica la carga y con qué fuerza — y calcula cómo se deforma la pieza bajo esa carga. Al otro lado obtienes dos lecturas que merecen tu atención:
- Tensión de von Mises — un único número por punto que resume lo cerca que está el material de plastificar. Los puntos calientes son donde las cosas se rompen.
- Desplazamiento — cuánto se mueve cada punto. Esta es tu comprobación de rigidez: un soporte que es "lo bastante resistente" pero que flexa 4 mm bajo carga sigue siendo inútil.

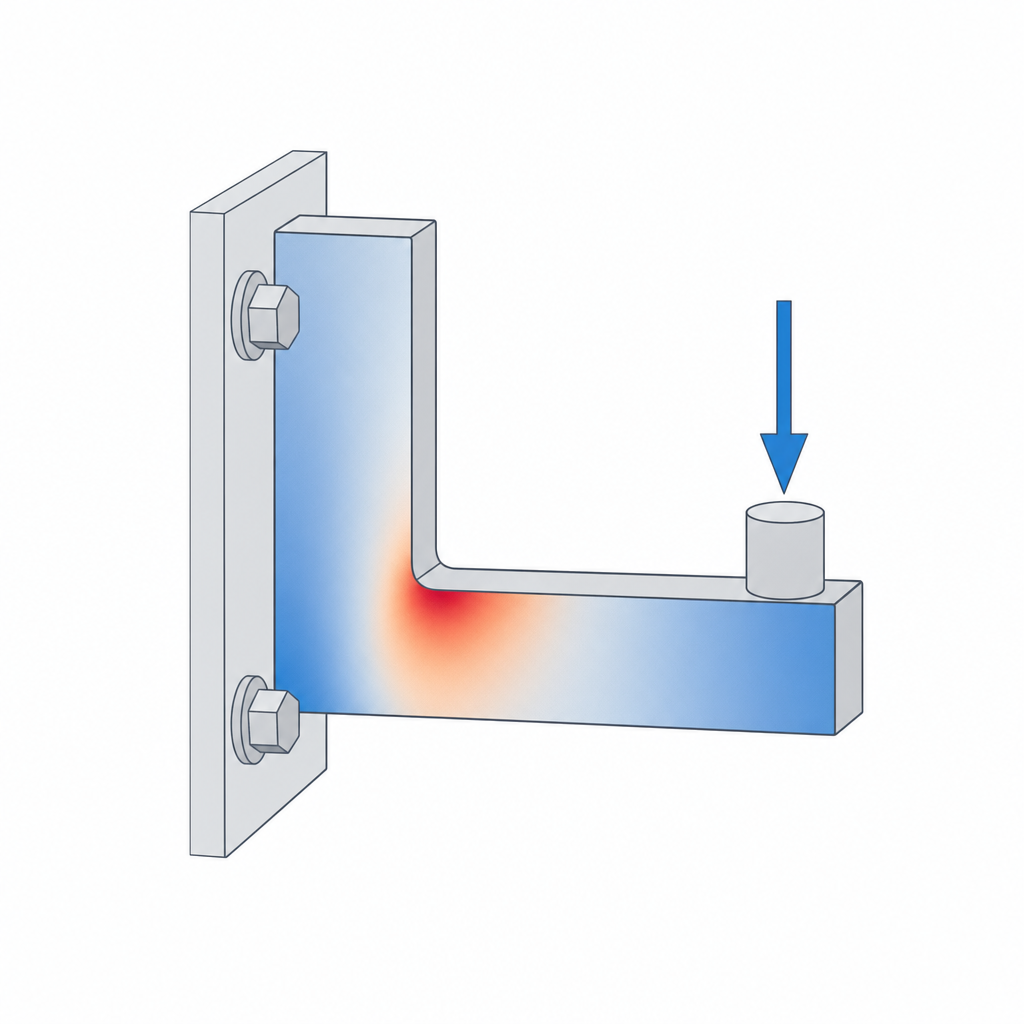

El mapa de colores es el que habla. Una pieza casi toda en azul frío con una sola mota roja furiosa tiene una concentración de tensiones — normalmente una esquina interior viva — y esa mota es donde empezará la grieta.
El flujo de trabajo: restringir, cargar, ejecutar
La secuencia es siempre la misma.
- Restringe. Fija las caras que realmente están atornilladas, sujetas o apoyadas contra algo. Este es el paso que la gente hace mal: restringe una cara que en la realidad puede moverse e inventarás una rigidez que la pieza no tiene.
- Carga. Aplica la fuerza donde realmente cae — el asiento del rodamiento, el gancho, el saliente del tornillo — y en la dirección en la que de verdad empuja. Usa un número realista, en newtons.
- Ejecuta y luego lee. Mira primero el mapa de von Mises para encontrar el dónde, y luego el mapa de desplazamiento para juzgar el cuánto.
Cambia una cota, ejecútalo otra vez y compara. Esa comparación es donde el FEA se gana el sueldo.
La salvedad que lo hace o lo rompe
Aquí está la parte que la mayoría de los tutoriales se saltan. El solver supone que tu pieza es maciza e isótropa — un bloque uniforme de material, igual de resistente en todas las direcciones. Tu pieza impresa no es ninguna de las dos cosas. Está casi hueca (paredes envueltas alrededor de un relleno disperso — ver Paredes, perímetros y relleno) y es anisótropa: mucho más débil entre capas que a lo largo de ellas, porque las uniones entre capas son el eslabón débil (ver Adhesión entre capas y anisotropía).
Así que los números de tensión que te entrega el solver no son la tensión que verá tu pieza impresa, y la resistencia que implica es optimista — a menudo exageradamente en la dirección de las capas.
Cómo usarlo con honestidad
Apóyate en lo que el FEA hace genuinamente bien: decirte dónde está la tensión y cuál de dos diseños es más rígido. Esas respuestas sobreviven a la suposición macizo-isótropa porque son comparativas.
- Encuentra la concentración y corrígela. Una mota roja en una esquina interior es tu señal para añadir un redondeo, un nervio o una cartela — ver Nervios, cartelas y redondeos. Vuelve a ejecutar y mira cómo baja el pico.
- Pon material donde vive la tensión. Las zonas en azul frío no cargan casi nada. Eso es una invitación directa a recortarlas — la premisa entera de Aligerado.
- Orienta según la carga. Si la peor tensión corre a través de las capas, recuerda que la pieza es más débil ahí y reorienta la impresión en consecuencia.
El resumen honesto: el FEA no te dirá si tu soporte aguanta 600 N. Lo que sí te dirá es que la esquina interior es el problema, que la versión B es más rígida que la versión A, y dónde se está desperdiciando el metal — perdón, el plástico. Con eso basta y sobra.
