Cómo el FDM moldea tu diseño
La mayoría de las impresoras 3D de sobremesa son máquinas FDM — modelado por deposición fundida. Quita la jerga y una impresora FDM es una pistola de pegamento caliente montada sobre un robot: funde un hilo de plástico y dibuja tu pieza con él, una línea fina cada vez, una capa apilada sobre la anterior. Esa única frase es lo más útil que puedes saber sobre impresión 3D, porque casi todas las reglas del "buen" diseño para impresión no son más que una consecuencia de cómo la máquina deposita el plástico en realidad.
Este artículo construye ese modelo mental. El resto del recorrido — voladizos, soportes, paredes, tolerancias — no es más que esta imagen aplicada a problemas concretos.
Una pieza se dibuja, no se talla
Si has usado una fresadora CNC o imaginas a un escultor con un bloque de mármol, deshazte de esa imagen. Eso es sustractivo: empiezas con material sólido y quitas lo que no quieres. El FDM es aditivo — empiezas con nada y añades material exactamente donde debe estar la pieza, trazando su forma con una boquilla en movimiento.
Así que la máquina nunca "corta" un detalle. Recorre un camino y deposita plástico a lo largo de él. Cada superficie que ves en una impresión terminada es el borde de un camino que recorrió la boquilla. Pregúntate sin parar "¿qué camino tiene que recorrer la boquilla para hacer esto?" y la mayoría de los problemas de diseño se resuelven solos.
Se construye en capas, de abajo arriba

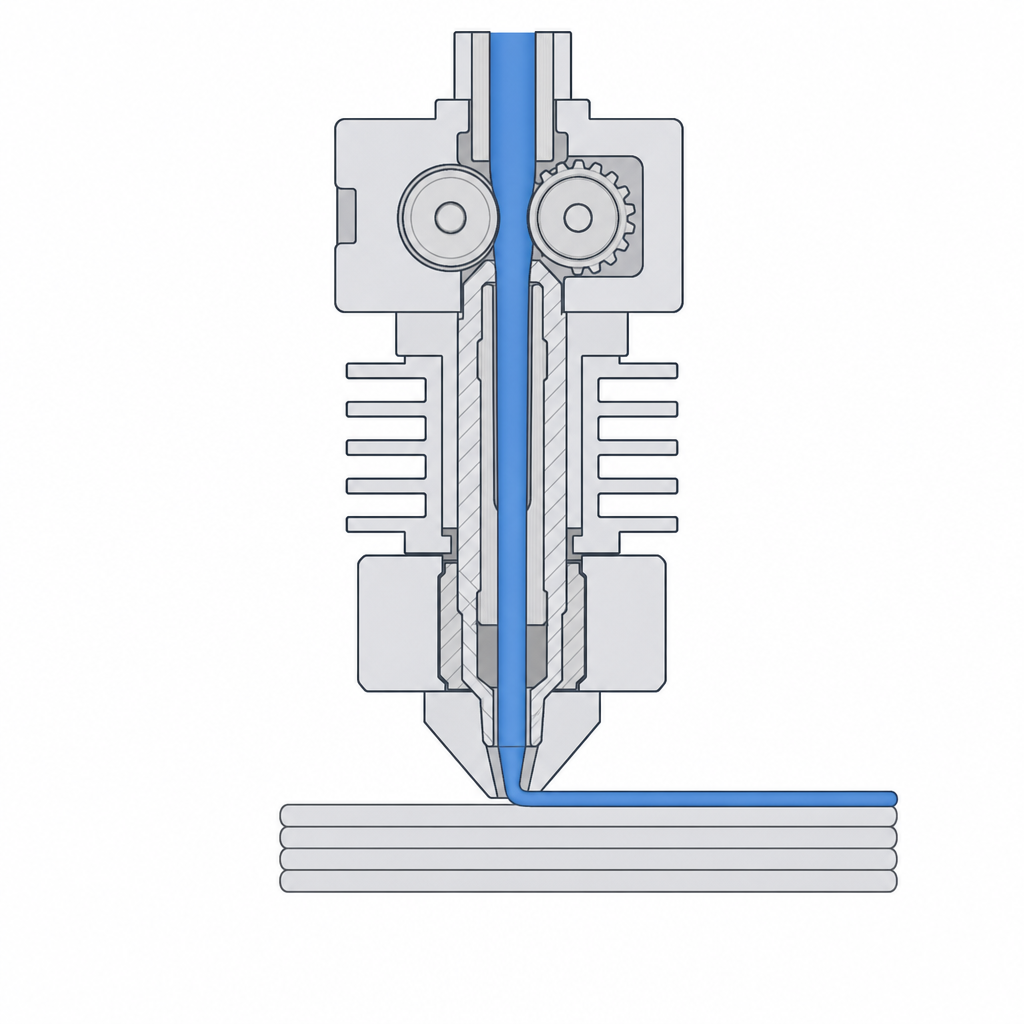

La boquilla solo puede moverse libremente en X e Y — izquierda/derecha y adelante/atrás. Para ganar altura, toda la pieza (o la boquilla) sube un paso igual a una altura de capa, normalmente 0,2 mm, y la siguiente capa se dibuja encima de la que se acaba de terminar.
Eso tiene una consecuencia que debes interiorizar: cada capa nueva solo puede colocarse encima de algo que ya esté ahí. El plástico sale caliente y blando; si no hay nada debajo que lo recoja, se descuelga en el aire. La cama de impresión es el cimiento de la capa uno, la capa uno es el cimiento de la capa dos, y así hasta arriba.
Los cinco hechos que cambian cómo diseñas
Todo en este recorrido nace de cinco hechos físicos. Aún no necesitas memorizar números — basta con reconocer dónde muerde cada uno.
- Las capas se apilan en vertical. Una pieza es fuerte a lo largo de sus capas y más débil entre ellas, como un montón de papel que se separa más fácilmente de lo que se rasga de través. La orientación decide hacia dónde apunta esa debilidad. (Ver Orientación y voladizos.)
- La boquilla tiene un ancho (normalmente 0,4 mm), así que una línea impresa mide unos 0,45 mm de ancho. Nada más fino que una línea puede existir, y las paredes quedan mejor como múltiplos enteros de ese ancho. (Ver Paredes, perímetros y relleno.)
- La altura de capa fija la resolución vertical. Las superficies inclinadas y curvas salen como pequeños escalones — capas más finas, resultado más liso, impresión más larga.
- Las piezas son en su mayoría huecas. La impresora dibuja unas pocas paredes exteriores y rellena el interior con una retícula dispersa, no con plástico macizo. La resistencia y el peso son decisiones de diseño, no algo dado.
- El plástico caliente encoge al enfriarse. Los agujeros salen un poco pequeños, los pivotes un poco grandes, y las piezas grandes y planas pueden alabearse despegándose de la cama. Por eso las piezas impresas necesitan tolerancias de verdad. (Ver Elegir ajustes: holgura, transición, interferencia.)
Cómo se ve esto en la práctica
Imagina que estás diseñando un soporte de móvil sencillo — un respaldo plano con un labio abajo y una pata trasera. La lente de "piensa en capas" te dice de inmediato cómo imprimirlo: túmbalo sobre el respaldo para que la cara frontal (la que todos ven y tocan) se dibuje plana contra nada y salga lisa, el labio y la pata crecen hacia arriba con material bajo cada capa, y la carga cuando un móvil se apoya en él corre a lo largo de las capas en lugar de intentar despegarlas.
De eso va todo el juego: no solo estás modelando una forma, estás eligiendo la secuencia de caminos y capas que la construyen. Acierta con esa imagen y el resto de este recorrido es detalle.
