Encajes a presión aptos para impresión
Un clip de encaje a presión permite que dos piezas impresas se unan con un clic sin tornillería alguna —hasta que el clip salta en tu mano al primer intento—. Casi siempre la causa no es la geometría de la viga; es la forma en que se imprimió la pieza. Un clip en voladizo vive o muere según en qué dirección recorren las capas su interior. Este artículo trata el lado de la impresión de los encajes a presión: cómo orientarlos, dónde redondear, y los pequeños elementos de alivio que los hacen sobrevivir. Para el lado estructural —longitud de la viga, deflexión, conicidad— lee Diseñar encajes a presión que aguanten en la pista de Mecanismos.
Tiende las capas a lo largo de la viga
Una viga de encaje a presión se dobla cada vez que se acopla, y esa flexión pone la viga en tensión a lo largo de su longitud. Una pieza impresa es más débil entre capas: esa es la anisotropía cubierta en Adhesión entre capas y anisotropía. Junta esos dos hechos y la regla se escribe sola.

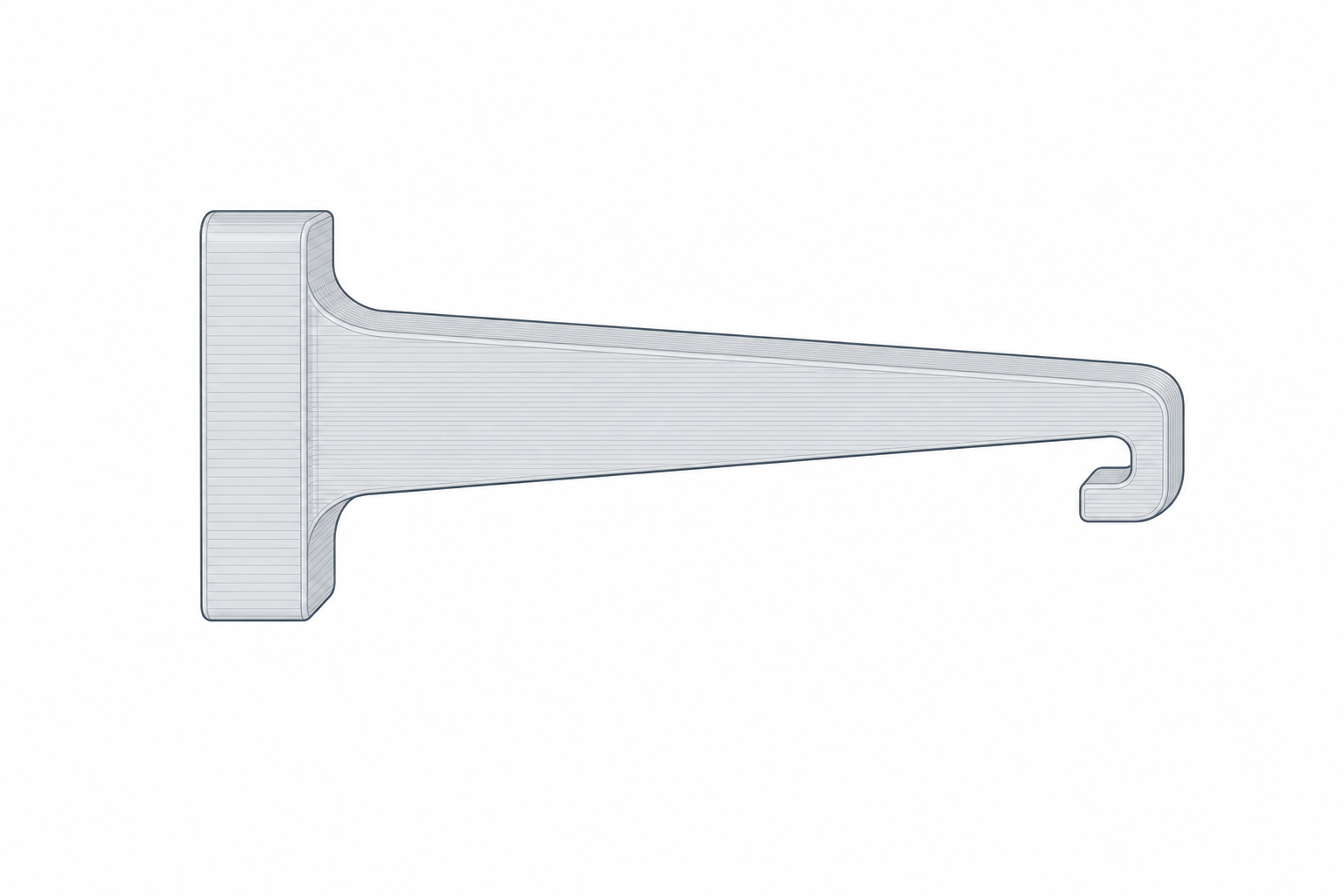

Imprime la viga de modo que las capas recorran su longitud, no la crucen. Cuando las capas van longitudinales, la flexión solicita la dirección fuerte del plástico y la viga flexa como una ballesta. Imprime la misma viga de pie, con las capas apiladas atravesándola, y la primera flexión separa las capas: el clip se deslamina y salta limpiamente por una línea de capa.
Si una pieza tiene clips apuntando en dos direcciones, no puedes hacer ideales los dos: orienta para el clip que más flexa, o divide la pieza.
Redondea la raíz
La base del voladizo, donde se une al cuerpo, es donde se concentra toda la tensión de flexión. Una esquina interior aguda ahí es una grieta esperando a empezar, y en una pieza impresa es además una costura débil entre capas. Añade un redondeo generoso en la raíz de la viga. Reparte la tensión sobre una curva en vez de amontonarla en una esquina, y da a las capas de la unión más sección para agarrarse. Este único redondeo es a menudo la diferencia entre un clip que dura y uno que se desprende por fatiga.
Rampa suave, retención empinada
El gancho del extremo de la viga necesita dos caras distintas:
- Una rampa de inserción suave en el lado de entrada —una pendiente gentil—, para que empujar las piezas a juntarse flexe la viga con suavidad y el clip se asiente con una presión deliberada.
- Una cara de retención empinada en el lado de salida —cercana a la escuadra—, para que una vez que bloquea detrás del reborde resista que se tire de él hacia fuera.
Un gancho simétrico o no entra o no se queda; la asimetría es justamente el quid. Afina el agarre del reborde por décimas de milímetro en una pieza de prueba impresa hasta que haga clic con intención en vez de caer dentro o necesitar una herramienta.
Añade un alivio para el dedo
Los encajes a presión que tienen que separarse —una puerta de batería, una tapa con mantenimiento— deberían darte algo donde empujar. Modela un pequeño alivio para el dedo: una muesca, una cuchara o una pestaña de palanca junto al clip para poder flexarlo hacia atrás con una uña en vez de hacer palanca en la junta con un destornillador. Sin él, la gente hace palanca contra la línea de partición y agrieta la carcasa intentando abrir un clip que funcionaba perfectamente.
Diseña la viga para la tensión en Diseñar encajes a presión que aguanten, y luego vuelve aquí para imprimirla: capas a lo largo de la viga, un redondeo en la raíz, un gancho asimétrico y un alivio para soltarlo. Acierta con esos cuatro y una unión sin tornillería durará más que los tornillos que reemplazó.
