Orientación y voladizos
Antes de imprimir una sola capa, tomas una decisión que en silencio controla casi todo sobre cómo sale la pieza: cómo se apoya en la cama. Túmbala plana, ponla de pie, inclínala sobre una esquina — el mismo modelo, una impresión radicalmente distinta. La orientación es gratis de cambiar y cara de ignorar, así que vale la pena entenderla antes de diseñar la pieza, no después.
Una elección, cuatro consecuencias
La orientación no es un único compromiso; tira de cuatro palancas a la vez. Cuando rotas una pieza estás decidiendo simultáneamente:
- La resistencia corre a lo largo de las capas, así que la orientación decide en qué dirección tu pieza puede aguantar carga sin partirse.
- El acabado superficial es mejor en caras dibujadas planas o mirando hacia arriba; las caras orientadas hacia abajo o muy inclinadas salen rugosas.
- El soporte hace falta dondequiera que la pieza sobresalga sobre el aire — la orientación es tu primera y mejor herramienta para evitarlo.
- El tiempo de impresión crece con la altura (más capas) y con el soporte.
Casi nunca ganas las cuatro. La habilidad está en saber cuál importa para esta pieza y orientarla en función de ella.

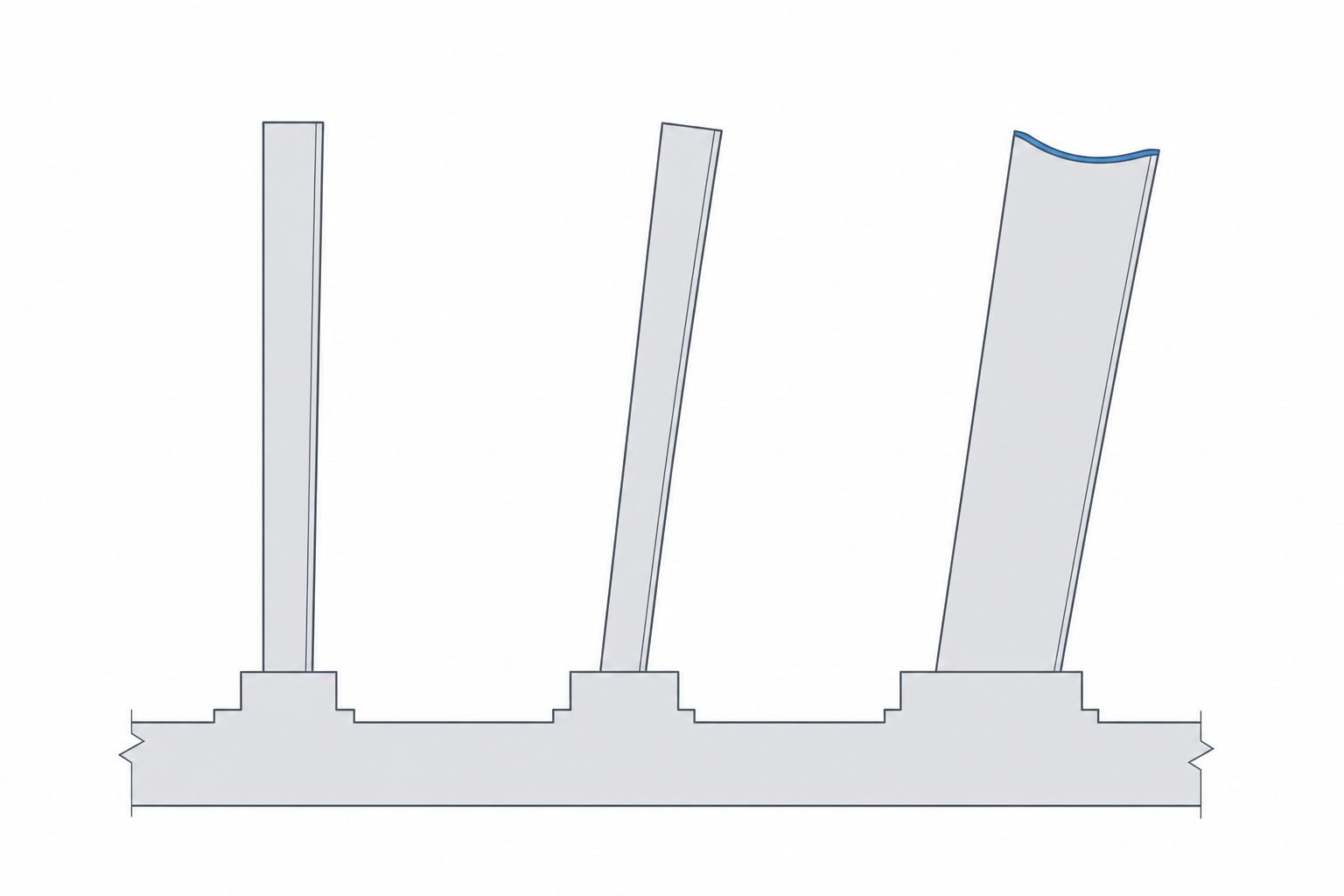

Voladizos y la regla de los 45°
Un voladizo es cualquier parte de una capa que sobresale más allá de la capa de debajo, sin nada bajo ella donde aterrizar. Imagina la impresión dibujada losa a losa: cada línea nueva necesita que aproximadamente la mitad de su ancho se apoye en la línea anterior para pegarse. Si se asoma demasiado, el plástico fresco y todavía blando no tiene de qué agarrarse y se descuelga.
La regla general es la regla de los 45°: un voladizo de hasta unos 45° desde la vertical se imprime limpio. A 45°, cada capa queda desplazada aproximadamente media línea respecto a la de debajo — el solape justo para sujetarse. Pásate de ahí y el solape se encoge rápido.
Reorienta antes de echar mano de los soportes
El arreglo más barato para un voladizo es rotar la pieza para que el voladizo deje de serlo. Un ejemplo clásico es un soporte en L. Impreso apoyado sobre el interior de la L, el brazo superior sobresale recto sobre el aire — un voladizo de 90° que necesita una pared de soporte. Pon ese mismo soporte de pie sobre el extremo de un brazo y de repente todo se convierte en una forma alta y bien apoyada, sin voladizo alguno. El mismo modelo, sin soportes, mejor resistencia.
Así que tu primer movimiento ante cualquier voladizo no es "añadir soportes" — es "¿puedo girar la pieza para que esta superficie apunte hacia arriba, o quede plana, o se incline hacia atrás por debajo de los 45°?"
La resistencia sigue a las capas
Como las capas se funden débilmente entre sí, una pieza impresa se comporta como el contrachapado: rígida y fuerte dentro de una capa, propensa a partirse entre ellas. Sea cual sea la carga que la pieza vaya a soportar, quieres que esa fuerza corra a lo largo de las capas, no que intente despegarlas.
Un gancho es el ejemplo fácil. Imprímelo tumbado plano sobre la cama y las capas corren de través al gancho — cuelga peso de él y estarás separando las capas en el interior de la curva, justo donde es más débil. Imprímelo de pie en su plano y la misma carga corre a lo largo de las capas, muchas veces más resistente. La forma no cambió; la orientación sí.
| Objetivo | Orienta de modo que… |
|---|---|
| Cara visible más lisa | esa cara quede plana abajo o mirando arriba |
| Pieza más resistente | la carga prevista corra a lo largo de las capas |
| Menos soporte | los voladizos se queden por debajo de ~45° desde la vertical |
| Impresión más rápida | la pieza sea baja (menos capas) |
Rara vez hay una orientación perfecta — solo la mejor para lo que esta pieza tiene que hacer. Decide eso primero, y los voladizos y los soportes se resuelven casi solos.
