Adhesión entre capas y anisotropía
Una pieza FDM no es un bloque macizo de plástico. Es una pila de cordones, depositados en caliente y soldados a la capa inferior mientras se enfrían. Esa soldadura nunca es tan fuerte como el plástico en sí, y ese único hecho es la decisión de resistencia con más palanca que tomas en toda la pieza. Orientación y voladizos introdujo la idea — que la resistencia sigue a las capas. Aquí tienes el porqué, los números y qué hacer al respecto.

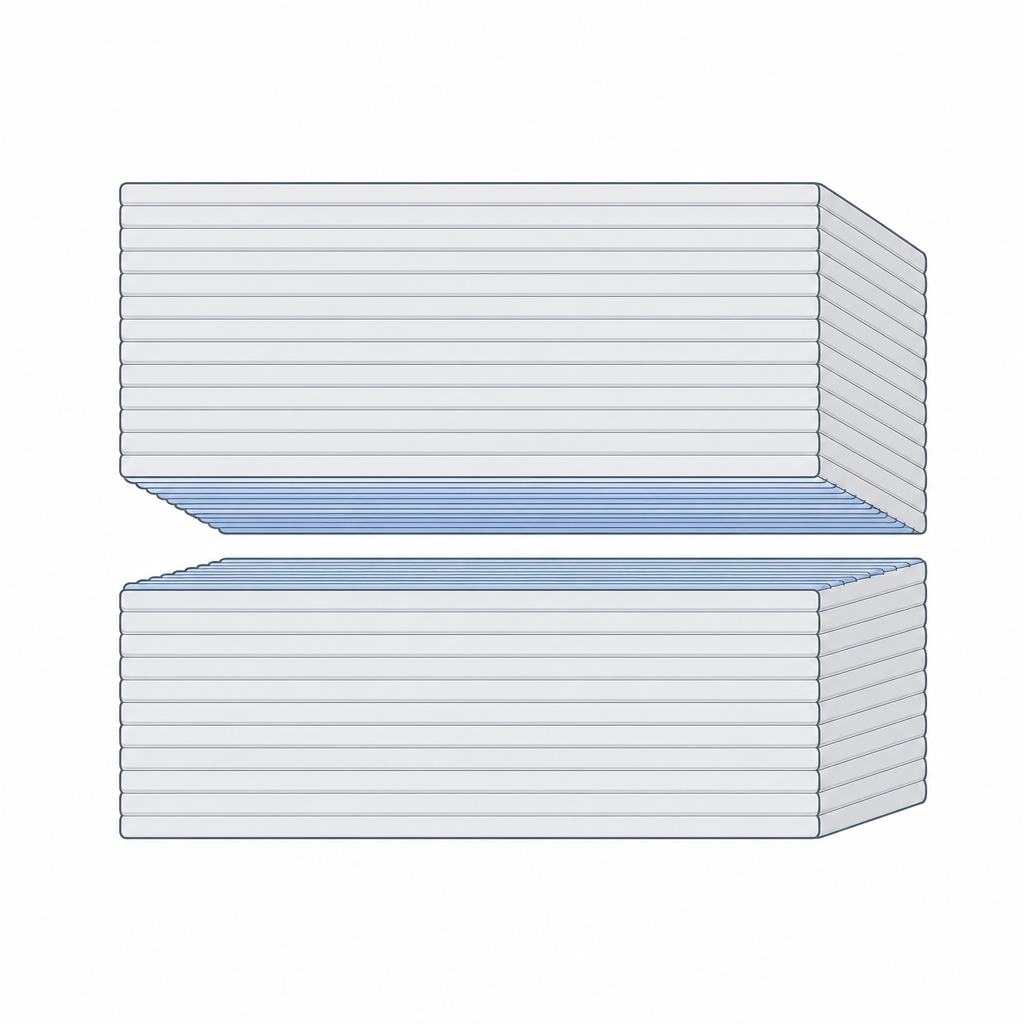

Por qué la dirección Z es débil
Dentro de una misma capa la boquilla arrastra un cordón continuo y fundido — las cadenas de polímero se enredan y fluyen juntas, así que a lo largo del cordón estás tirando de plástico casi macizo. Entre capas es distinto. La capa anterior ya se ha enfriado por debajo de la temperatura a la que las cadenas pueden difundir a través del límite. El cordón nuevo aterriza, la recalienta un poco y se forma una soldadura parcial. Parcial es la palabra clave.
Los ensayos de tracción medidos en PLA sitúan la resistencia en Z (entre capas) en aproximadamente el 50–70% de la resistencia en el plano. Un soporte que aguanta 40 kg con la carga corriendo a lo largo de las capas podría ceder a 25 kg si giras la misma carga para despegar las capas. La forma es idéntica; solo cambió la dirección de la veta.
El contrachapado que sigues imprimiendo
Piensa en cada pieza impresa como contrachapado. El contrachapado es fantásticamente fuerte en el plano de la lámina y se separa con una facilidad vergonzosa si intentas hacer palanca entre las chapas. Tus impresiones se comportan igual: rígidas y tenaces a lo largo de una capa, débiles a través de la pila.
Así que el movimiento de diseño es hacer que la carga prevista corra a lo largo de las capas, nunca a través de ellas. Un gancho colgado en su plano de impresión tira a lo largo de la veta; el mismo gancho impreso tumbado despega las capas en el interior de la curva y se rompe a una fracción de la carga. Un brazo de dron impreso de pie soporta una carga de flexión a través de su plano más débil; impreso tumbado sobre la cama, la flexión corre a través de material macizo en el plano.
La temperatura de impresión es un mando de resistencia
La unión entre capas es un proceso térmico: cuanto más caliente esté el cordón entrante, más recalienta la capa de abajo y mejor difunden las cadenas a través. Dentro del rango seguro de un material, una temperatura de boquilla más alta compra resistencia en Z real — a menudo un 10–20% al pasar del extremo frío al extremo caliente de la ventana del PLA. El coste son voladizos más caídos y más hilos, así que súbela en piezas donde la resistencia importe más que el acabado.
Otras dos palancas ayudan a la soldadura:
- Baja la velocidad. Un cordón que se queda un momento más mantiene la interfaz caliente.
- Baja el ventilador de capa (PLA) o apágalo (PETG/ABS). Un enfriamiento agresivo congela el enlace antes de que se forme. El ABS quiere una cabina cerrada por la misma razón — las corrientes de aire matan la soldadura y separan las capas.
El recocido es un último recurso, no un plan
Tratar térmicamente una pieza terminada de PLA o PETG por encima de su transición vítrea deja que el polímero cristalice más y puede subir notablemente la resistencia y la resistencia al calor. También encoge y deforma la pieza — típicamente un 1–3%, rara vez de forma uniforme. No puedes recocer una pieza que necesita tolerancias ajustadas para que cuadre, y no puedes rescatar una pieza orientada en la dirección equivocada: el recocido ayuda más al plástico en el plano que a las débiles soldaduras.
Recurre a él solo cuando ya hayas orientado para la carga, añadido suficientes paredes (ver Paredes, perímetros y relleno) y aún necesites más. El arreglo honesto para la anisotropía es geométrico: orienta la veta y luego añade material donde está la tensión — no un postproceso que pegas al final.
